移动式热风循环多用途烘干箱体

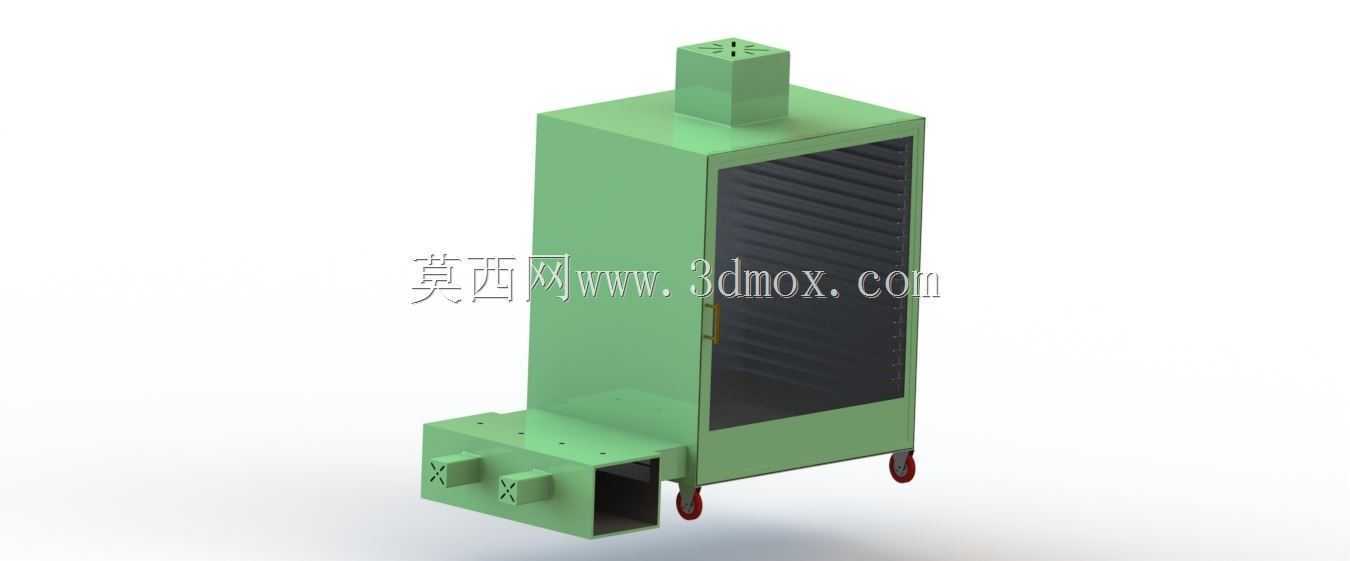

　　该烘干设备主要面向小型工件、农产品、药材、食品原料及需要低温脱水处理的散料场景，也可用于车间内对涂装后小件、清洗后金属件进行辅助干燥。设备采用立式箱式结构，主体由烘干室、底部移动脚轮、侧向进风通道、顶部排气段和前部检修观察区域组成。整体布置强调热风在腔体内的定向流动，热源产生的热量经风扇引导进入烘干室，物料或工件放置在腔体内接受热风作用，湿热空气通过顶部排气口排出，从而形成持续换气与干燥过程。

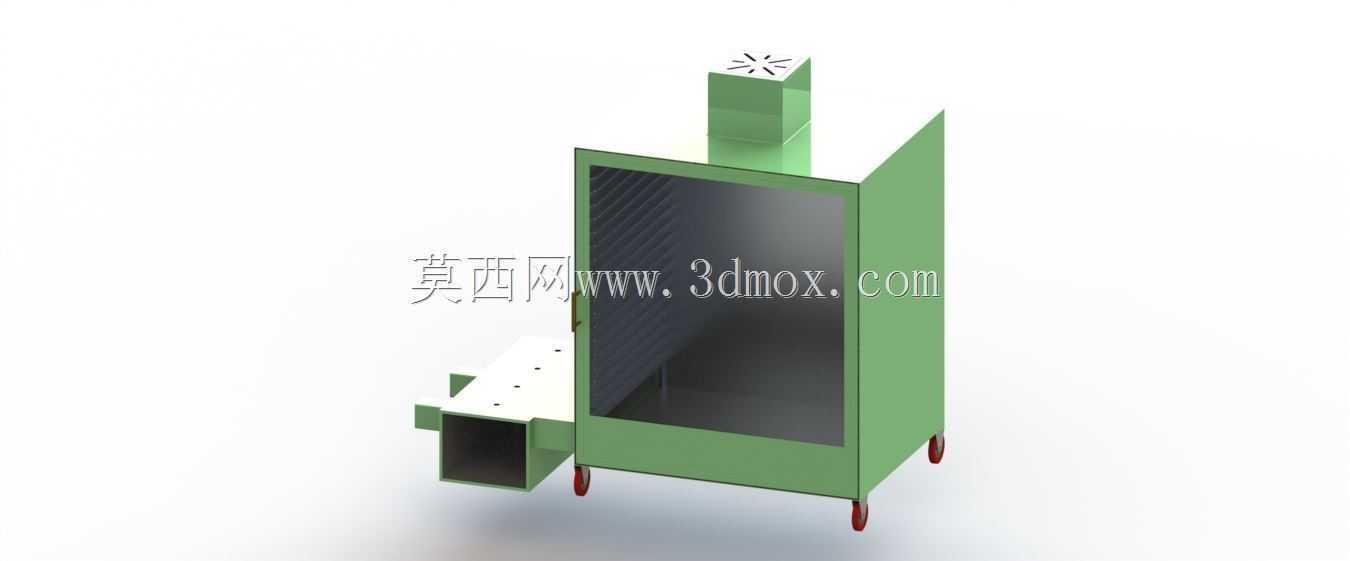

　　从结构思路上看，箱体采用薄板围护加内部腔体的方式，外形接近直立矩形箱，正面设置大面积开口或门体区域，便于取放物料，也方便后期维护内部风道、搁架和风扇组件。顶部伸出的排气段带有排气口，位置高于工作区，可利用热空气上升趋势减少热量在箱顶滞留；侧向伸出的风道与下部进风区域相连，使气流能够从设备外侧或低位进入，再经风扇加压后送入烘干室。这样的布局避免了热风直接短路，能够让气流穿过物料区域后再从顶部排出。

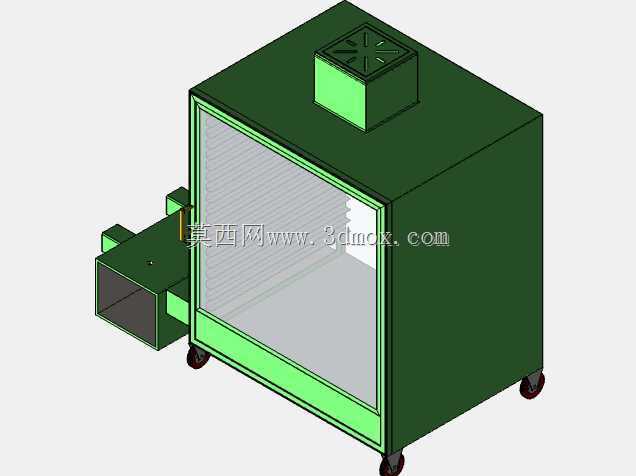

　　设备底部配置四只脚轮，其中前部两轮可见为红色滚轮，后部同样设置支撑轮，使整机可以在车间、作坊或小型加工线之间短距离移动。脚轮方案适合非固定工位使用，但在建模和选型时需要注意整机满载后的重心位置。烘干室高度较大，物料若集中在上层，会使整机重心升高，因此脚轮除承载能力外，还应考虑制动、转向半径和地面平整度。安装边界上，设备前方需要保留开门和取料空间，侧向风道外侧不能紧贴墙面，顶部排气口上方也应预留热空气扩散或接管高度，避免排风受阻。

　　外形尺寸在三维布置中可按立式箱体比例理解：高度明显大于宽度和深度，顶部排气段继续增加整机高度；侧向风道向左侧伸出，形成设备最大宽度方向的外轮廓；底部脚轮向下突出，构成最低支撑边界。进行厂房布置时，不能只按箱体本体计算占地，还应把侧风道、开门半径、人员操作距离、顶部排风空间和脚轮转向范围一并纳入。若设备需要接入外部排风管道，顶部排气口应预留法兰或接管段，并保证管道坡度与清灰位置合理。

　　烘干室内部以大空腔为主，适合配置层架、托盘或挂具。针对颗粒状、片状物料，可增加多孔托盘，使热风从物料间隙穿过；针对金属件或涂装件，可设置挂杆和小车轨道，提高装卸效率。内腔表面应尽量减少突出螺栓和难以清洁的死角，因为烘干过程中常伴随粉尘、碎屑或挥发物，围护板与门框连接处需要考虑耐热、密封和维护便利性。前部大面积门体若采用透明或半透明观察面，可在不开门的情况下观察物料状态，但材料选择必须满足工作温度要求，不能以普通低温板材替代。

　　热风系统的核心在于风扇、热源和风道之间的匹配。风扇负责克服风道、物料层和排气口阻力，若物料堆放过密，风阻会明显增大，导致风量下降、烘干不均匀。设计时应让进风通道截面过渡平滑，减少突然扩压和直角转弯；进入烘干室的气流宜通过导流板或均风孔分布，避免局部风速过高而其他区域形成死角。排气口尺寸不宜过小，否则湿热空气排出不畅，箱内湿度升高，脱水效率下降；但排气量过大又会带走过多热量，因此实际应用中可根据物料含水率和温度要求调节排风开度。

　　移动式设计决定了设备不能按完全固定的工业炉窑思路处理。箱体骨架需要具备足够刚度，防止脚轮推行时侧板振动、门体错位或风道连接松动。薄板外罩可通过折弯边、内部立柱和角部补强提高稳定性，顶部排气段与主箱体连接位置应承受风振和热变形影响。由于设备工作时存在温差，门框、侧板和风管连接处会产生热胀冷缩，长焊缝或大面积平板应预留变形释放空间，避免出现异响、翘曲或密封失效。

　　在实际使用中，该类烘干机的价值在于结构简单、移动灵活、适用物料范围宽。它不像连续式输送烘干线那样追求大产量，而更适合小批量、多品种、间歇式作业。建模时应重点表达箱体围护、风道走向、脚轮支撑、顶部排气和前部操作面之间的关系；结构设计时则需围绕热风组织、保温密封、维护清理和移动安全展开，使设备在有限占地内完成装料、热风循环、湿气排出和转场使用。
