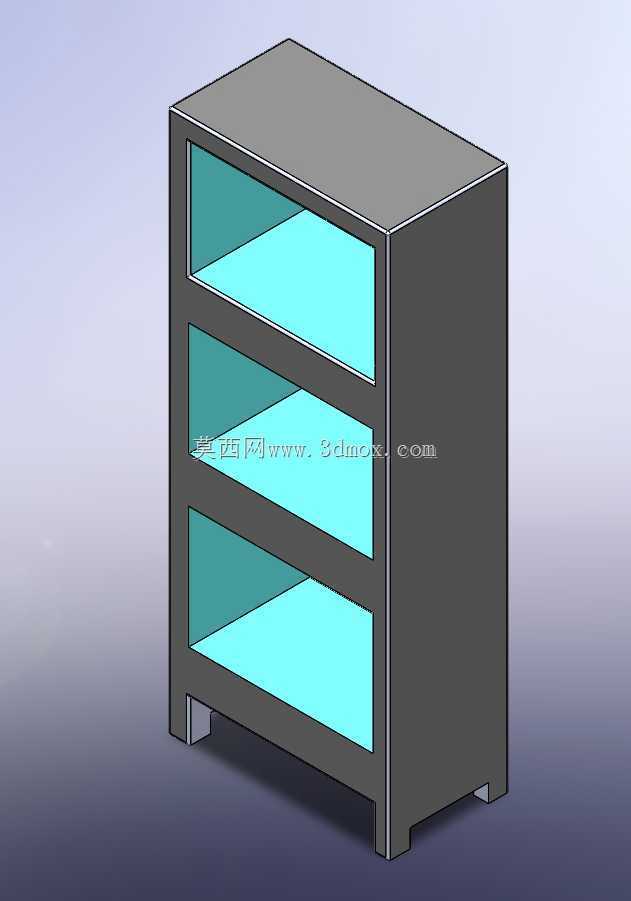

三层开放式金属储物柜体结构设计

　　这款三层开放式储物柜体的结构建模，最初是围绕车间工位旁零散工具、检测样件与小型工装配件的就近收纳需求展开的，在做整体布局时没有采用全封闭带门板的常规柜型，而是把三层储物空间全部做前置开放处理，省去了抽屉滑轨、柜门铰链与门锁配件，既压缩了整体制造成本，也让操作人员在工位旁取放物料时无需额外开门、抽拉动作，伸手即可触及柜内所有存放区域，在高频次取放工具的流水线边、设备检修工位旁、实训教学场地里，这种无遮挡的开放结构能大幅减少取物的动作耗时。

　　从外形边界来看，柜体整体采用立式长方体布局，整体高度适配成年人站立时的手臂操作区间，顶层台面的高度刚好可以临时放置待检工件、手持记录板或者小型检测仪器，不用额外搭配辅助工作台；柜体宽度控制在单人可正面完整覆盖三层储物格的范围，深度则按照常规小型工具盒、标准件收纳盒的进深设定，既不会因为柜体过深导致内侧物料难以掏取，也不会因为深度不足让常用尺寸的物料无法平放。底部四个支撑脚做了内收抬高处理，柜体底面和地面之间留出了足够的 clearance，日常清扫地面时扫把、洗地机吸头可以直接伸入柜底，不会形成卫生死角，同时支撑脚的落地位置做了局部加宽的折边结构，即便柜内三层都放置偏重的金属工件，柜体也不会出现侧倾晃动感。

　　结构设计上，柜体的左右侧板、顶板、后背板以及三层横向分隔板全部采用等厚薄板折弯成型，所有板件之间的连接位置都预留了折边咬合余量，既可以采用钣金折弯后焊接打磨的工艺做永久固定，也可以在折边处预设装配孔位，用标准紧固件完成可拆卸组装，方便平板包装运输，到现场后再快速拼装。三层储物格的前置开口边缘都做了内卷边处理，没有裸露的锋利板边，操作人员伸手进柜取放物料时不会被切口划伤，内卷边同时也大幅提升了整个开口框架的结构刚性，避免薄板柜体在承重后出现开口处外张变形的问题。

　　在实际场景适配中，这款柜体并不局限于车间工具收纳，在电气调试工位里，三层开放格可以分别分类放置不同规格的接线端子、线缆耗材、调试用备用模块，所有物料一目了然，不用拉开抽屉翻找；在教学实训场地，柜体可以用来分类摆放不同实训项目的成套器材，学员能快速识别对应层级的物料；在小型仓储的拣货区域，它也可以作为前置拣货缓存柜，把高频周转的小件物料按品类分层放置，拣货路径更短。建模过程中特意把所有板件的壁厚、折弯内R角、支撑脚的切角轮廓都做了1:1还原，没有做省略工艺特征的简化处理，结构工程师拿到模型后可以直接展开生成钣金下料图，也可以根据自身使用场景的需求，灵活调整三层分隔板的竖向间距：如果需要放置偏高的工装设备，可以把中间分隔板的安装孔位上移，放大下层储物格的净高；如果全部用来存放扁平的标准件盒，也可以缩小层间距，在同等总高内额外增加储物分层。柜体的外轮廓没有突出的外挂配件，整柜可以多台并排紧贴摆放，组合成更长的工位收纳墙，相邻柜体之间可以通过侧板预设的连接孔位用螺栓互相锁紧，连成整体后抗侧移能力更强，即便受到意外碰撞也不会出现单台柜体倾倒的风险。
