移动电气作业方舱车内部结构设计

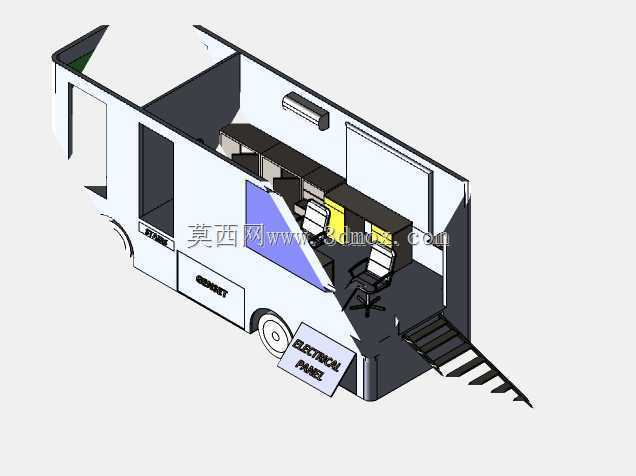

　　这套剖切结构围绕厢式移动作业单元展开，核心是把常规货运底盘的封闭货厢改造为可独立开展电气检修、现场调试与临时办公的车载方舱。从轴测剖切关系看，整车保留了前部驾驶室与后轮行走机构，后部厢体采用侧开与尾门结合的进出方式，尾部设置折叠登车坡道，坡道收起时贴合尾门框，展开后形成带防滑踏步的斜面，既方便人员携带工具进出，也可满足小型轮式检测设备推入舱内的通行需求。

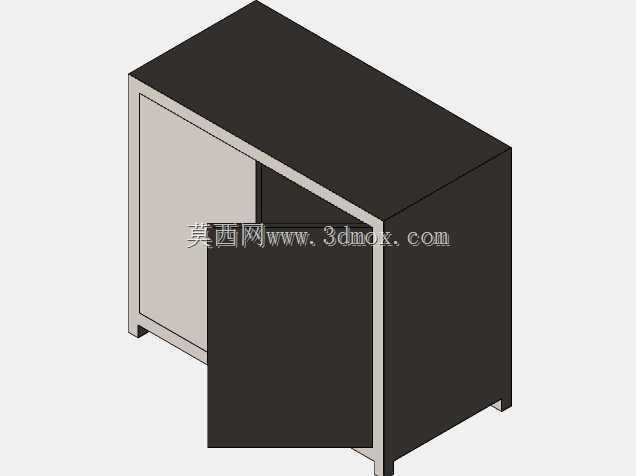

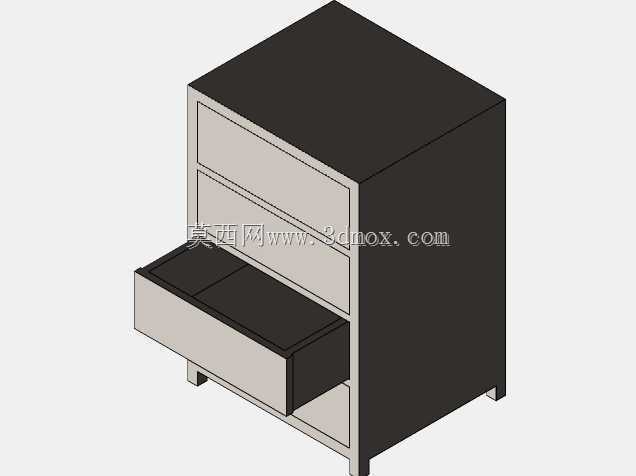

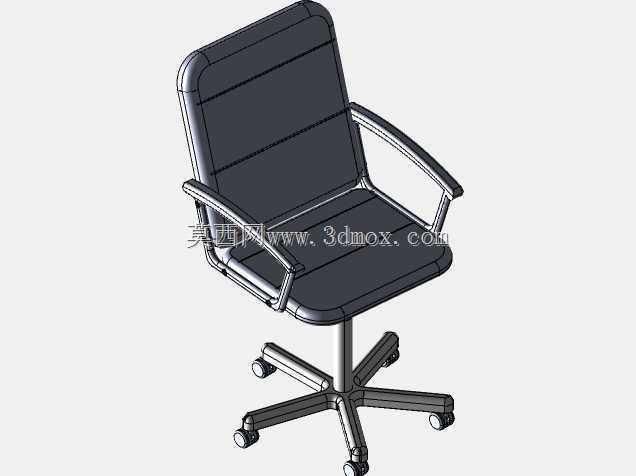

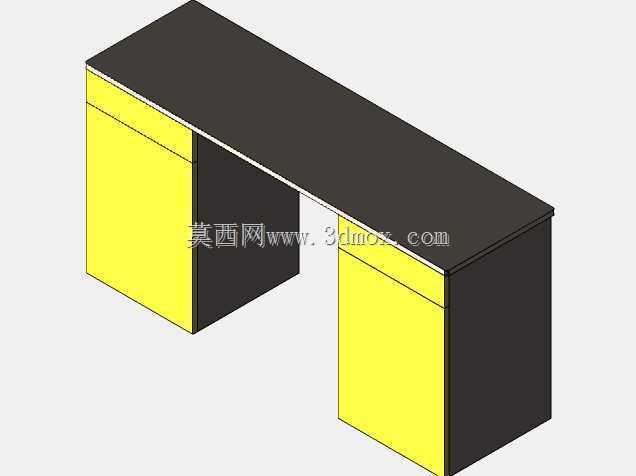

　　舱内布局沿厢体长度方向分区，靠近尾门的区域预留设备周转与人员通行空间，中段布置工作台与座椅，侧壁集成电气面板、走线槽和照明组件，前侧厢壁预留空调或通风机组安装位。工作台下方设置抽屉与柜体，用于放置仪表、接线工具和耗材；座椅采用可旋转或可折叠形式，在有限舱宽内保证操作空间，闲置时可收拢以扩大中部通道。侧壁的电气面板区域明确划分控制、接线与检修界面，面板外侧标注电气单元标识，便于现场人员快速识别回路。

　　从实际应用场景看，这类车辆适合厂区巡检、工程项目部临时驻点、户外设备维护以及应急技术支援。车辆抵达现场后，尾门坡道展开，人员可直接在舱内完成接线检测、数据记录、简单维修和方案沟通；舱体本身提供遮风、防尘和照明条件，相比露天作业更稳定。厢壁上的门窗开口兼顾自然采光与紧急逃生，侧门位置可满足人员快速上下，尾门则承担大件设备进出功能。

　　结构设计上，厢体内壁需要兼顾轻量化与承载能力，设备柜、工作台和座椅支架应与厢体骨架或预埋安装板连接，避免仅固定在装饰面板上。电气面板后侧预留线束弯曲半径和维护空间，强电与弱电走线宜分槽布置，并在面板连接处设置固定点，防止车辆振动导致接插件松动。照明灯具沿顶部或侧上角布置，避免在工作台面形成明显阴影；通风设备位置需考虑舱内人员长时间作业时的空气流通，同时减少雨水和粉尘进入。

　　安装边界方面，舱内通道宽度应保证人员携带工具箱正常通过，坡道展开角度不能过陡，轮式设备上下时应保持稳定。工作台高度、座椅位置与电气面板操作区形成连续作业动线，人员坐下后可触及常用开关、接线端子和桌面工具，起身转向尾门即可取放大型设备。厢体外部轮廓仍需满足道路车辆限界要求，内部改装不得随意增加后悬载荷，设备较重时应靠近车架承载区域布置，并通过紧固件、压条或绑带限制位移。

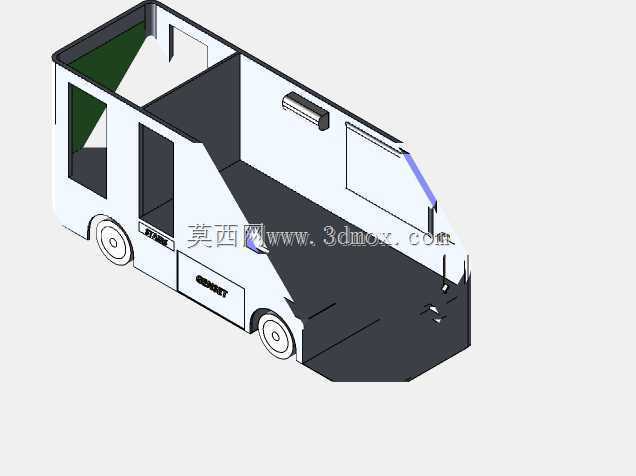

　　剖切模型把车身侧板、顶部和部分内饰做了透明或移除处理，使底盘轮系、厢体骨架、家具模块、电气面板和坡道机构之间的装配关系清晰可见。对专用车改装设计而言，重点不在单一零件造型，而在于把车辆行驶状态与停车作业状态统一考虑：行驶时所有柜门锁止、座椅收纳、坡道固定；作业时尾门打开、坡道落地、舱内照明和电气系统投入使用。这样的结构表达可直接用于检查人机空间、设备干涉、走线路径和维护开口是否合理。
