农用双轴十五方拖车后盖结构

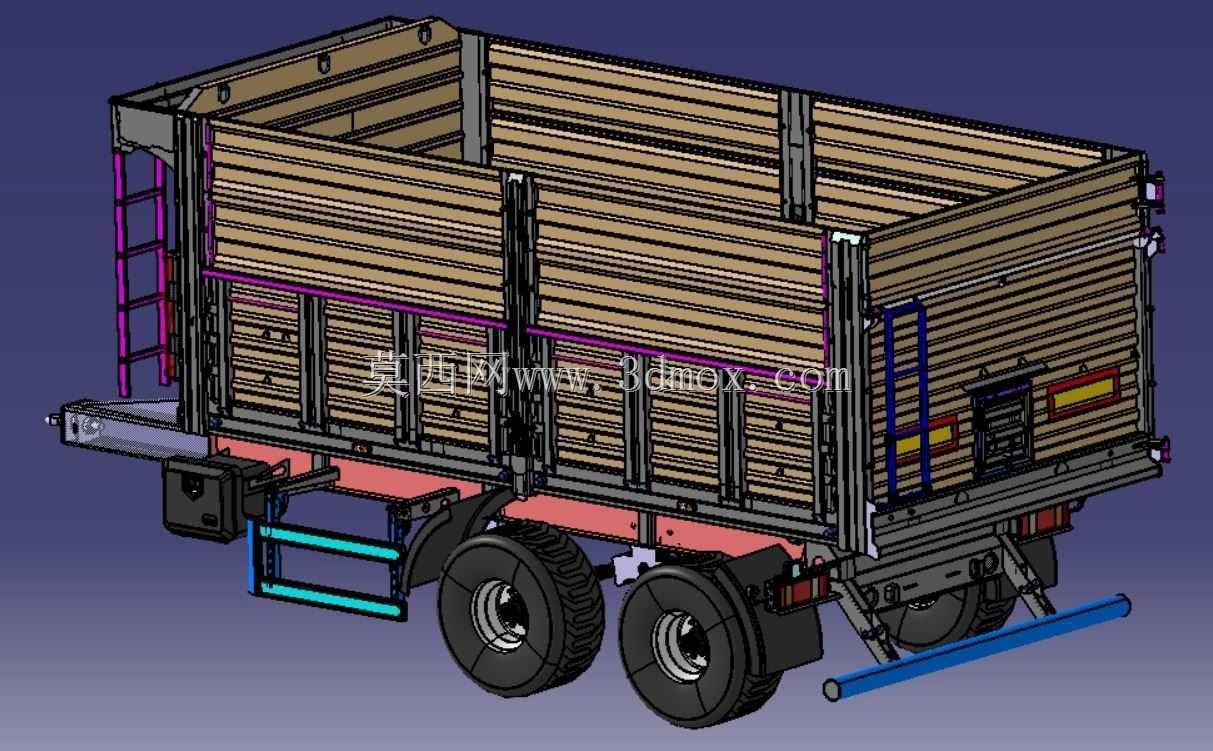

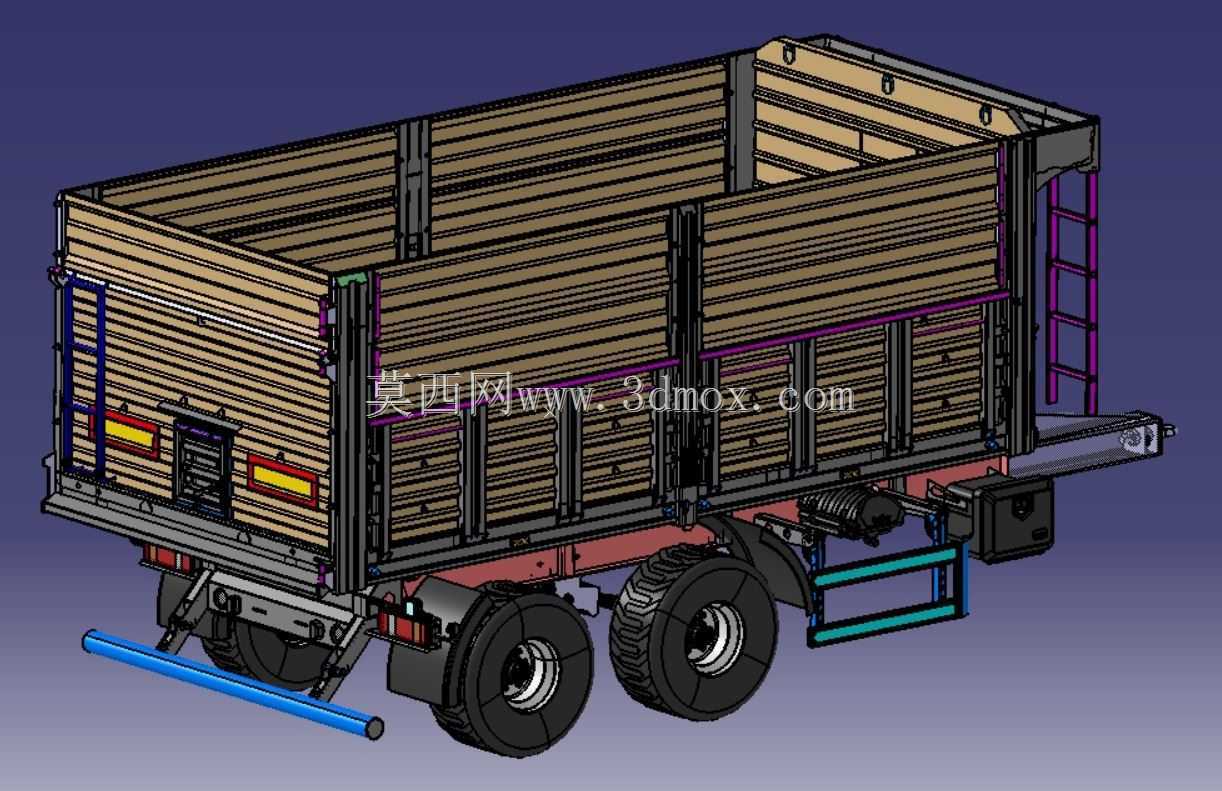

　　这套后盖结构面向十五立方米级农用双轴拖车的货箱尾部，主要解决散粮、青贮、厩肥、秸秆碎料及土方砂石在转运途中的封堵、卸料和田间周转问题。模型把尾门、侧栏板加高段、铰接支座、锁止机构、液压举升关联件和底盘连接边界放在同一装配中校核，能够直观看到后盖并非孤立门板，而是与箱体内宽、后立柱、底梁、轮胎包络和牵引状态共同约束的功能总成。

　　从实际作业看，这类挂斗常配合拖拉机在地块、晒场、饲料窖和养殖区之间往返。运输松散物料时，后盖需要承受物料侧向挤压，尤其在爬坡、急转和颠簸路面上，尾门下部会受到持续外推力；卸料时又要能够快速开启，避免人工拆栏板浪费工时。结构中采用多道横向栏板与竖向立柱组合，板面按条状护板分段布置，既减轻整门重量，也便于局部更换。尾门周边保留压紧和锁钩位置，关闭后可把载荷传递到后立柱和底框，而不是让铰链单独受力。

　　设计思路上，后盖先确定货箱尾部的净开口尺寸，再反推门板厚度、立柱间距和铰链高度。双轴挂车的轴距较短，后轮靠近箱体后部，尾门开启轨迹必须避开轮胎、挡泥板和后灯支架；模型中轮胎、底盘纵梁、悬挂及尾部牵引附件均参与空间检查，能够发现门板下摆、侧开旋转或举升联动时可能出现的干涉。后盖上部与加高栏板对齐，下部贴近货箱底板，缝隙控制围绕散料漏料和装配公差展开，既不能压死无法关闭，也不能间隙过大造成粮食外漏。

　　栏板部分采用横向铺板加竖向加强肋的形式，适合农用设备常见的矩形载荷分布。竖肋把门板分成若干区格，横向板条在承受物料推力时形成多支点梁，减少单板弯曲变形。后门铰链位置偏向侧立柱，销轴中心线与箱体端面保持平行，安装时可通过垫片调整同轴度，避免门体下沉后开关卡滞。锁止点布置在尾门中下部和侧边，因为散料压力多集中在箱体下半段，锁钩靠近载荷作用区可降低门板中部外鼓。

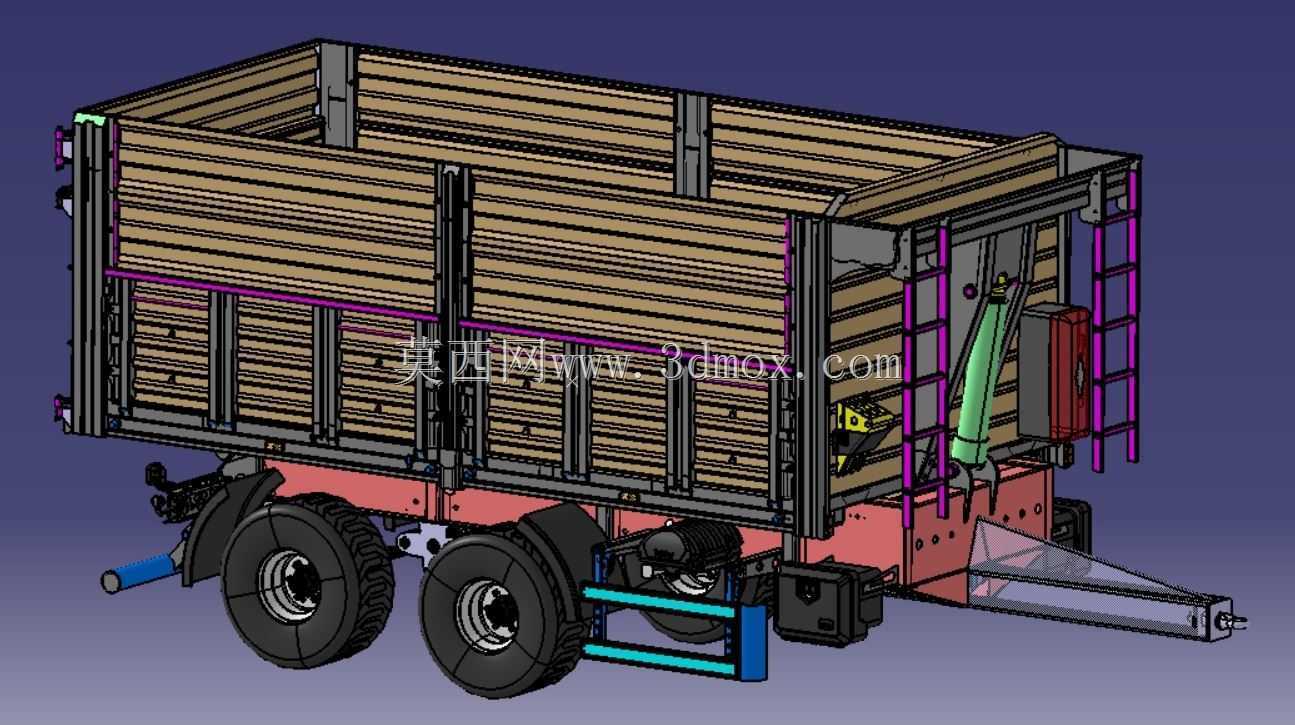

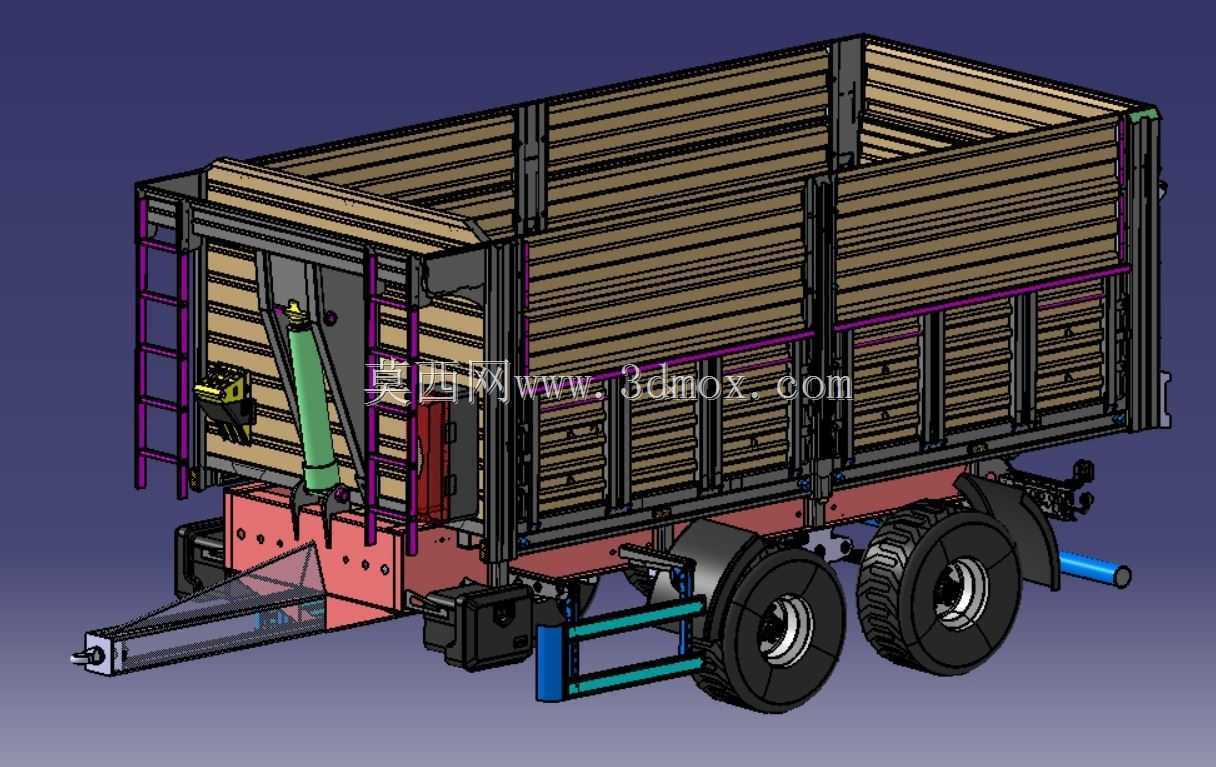

　　液压自卸工况是该结构需要重点考虑的环节。拖车前部设有举升缸安装位，箱体绕后部回转点抬起时，后盖如果保持锁闭会形成物料封堵，如果提前完全打开又可能在举升初期突然泄料。因此尾门开启角度、铰链高度和锁止释放顺序要与举升节奏匹配：箱体初抬阶段由门锁控制尾门保持贴合，随着倾角增大，物料推力逐步克服门体约束，后盖绕铰链平稳打开，使粮食或碎料沿尾部导向卸出。模型中举升缸、连杆和后门区域的相对位置可用于检查油缸伸长后门板是否与后保险杠、尾灯、后轮发生碰撞。

　　安装边界方面，后盖宽度受货箱两后立柱内距限制，高度需与侧栏板顶边齐平，保证装料时不会出现局部缺口。铰链支座焊接或栓接在立柱外侧时，要留出螺栓操作空间和焊缝可达性；后门锁座则应落在底梁或加强板上，不能直接连接薄弱蒙皮。轮胎上方的栏板外扩幅度受轮距和转向跳动限制，双轴轮胎组在满载压缩时会向上占用更多空间，侧板下缘与轮胎之间需保留泥污、石块和防滑链通过的间隙。

　　在维护性上，条状栏板、销轴、锁钩和支撑件均按可拆换思路布置。农用作业环境中磕碰频繁，尾门边缘和下角最容易变形，分块结构可以只替换受损板条，不必整体割换。销轴端部保留润滑和拆卸空间，锁钩磨损后可通过调整垫片补偿间隙。对于结构设计人员，该装配可用于核对货箱容积、尾门刚度、卸料角度和底盘边界；对于选型人员，则可据此判断双轴农用挂斗在散粮、饲料和田间短驳场景中的尾部配置是否合理。
