不锈钢V型定位承托工装支座

　　这款V型开口承托支座是自动化产线与机加工工位里十分常见的定位支撑元件，整体采用AISI304不锈钢材质加工成型，在潮湿工况、食品加工输送线、化工周边辅机以及需要定期冲洗的装配工位中使用时，相比普通碳钢发黑件拥有更稳定的抗锈蚀能力，长期使用不会因表面锈层污染待加工工件，也省去了频繁做表面防锈补漆的维护工序。

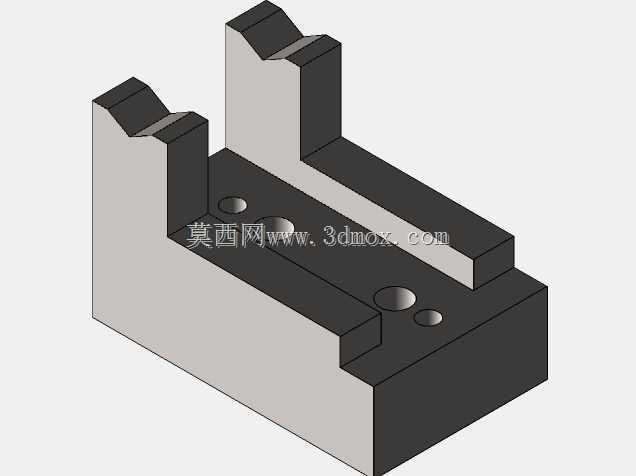

　　从结构布局来看，支座主体为一体式块状基体，底座部分做了加厚处理，底部平面为整面安装基准面，底座台面上分布四处沉头安装孔，孔位沿支座长度方向对称排布，现场安装时可直接穿过内六角螺钉将支座锁固在设备工作台面、铝型材机架台面或者焊接工装基板上，沉孔设计可以让螺钉头部完全沉入基体内部，不会突出支撑台面干涉工件摆放。底座上方两侧竖起两个带V型开口的支撑立臂，两个V型槽的同轴度在建模阶段就通过对称约束完成管控，槽口的夹角做了钝角开口设计，承托圆柱形轴类、管类工件时，工件外圆会同时和V型两个斜面接触，自动完成对中定位，不需要操作人员反复调整工件的中心位置，上下料时工件顺着V型斜面滑入槽底即可就位，对人工上料的定位容错率很高。

　　设计过程中没有采用分体拼接式结构，而是选择整块坯料铣削成型，一方面是304不锈钢焊接后需要做焊缝打磨与钝化处理，拼接位置容易在长期受载后出现焊接变形，一体式结构的刚性更强，当承托的工件存在偏重、或者产线启停带来侧向冲击时，两个立臂不会出现相对晃动，V型槽的定位精度可以长期保持。V型槽的开口边缘做了小倒角处理，既去除了铣削加工留下的锋利锐边，避免操作人员上下料时被割伤，也能引导工件顺利滑入槽内，不会因边缘毛刺刮伤工件的已加工表面。

　　在实际工位应用里，这类支座常成对配合使用，两个支座沿工件轴向间隔固定在台面上，共同承托长轴、钢管、丝杠类工件，中间留出空间可以布置检测传感器、焊接机头或者钻孔动力头，完成轴件的径向钻孔、环缝焊接、外径检测等工序；也可以单组使用，作为小型回转体工件的临时定位座，配合快速压钳完成工件的夹紧固定。建模时底座的安装孔间距、V型槽的支撑高度、立臂之间的避让空档都做了参数化关联，如果后续工位需要适配不同直径的工件，只需要调整V型槽的开口深度与夹角参数，底座安装孔位可以保持不变，直接替换原有支座不需要重新在工作台面上打孔，大幅缩短工装改型的周期。支座立臂和底座衔接的位置做了直角加强过渡，避免应力集中在转角位置，在承受工件垂直方向的压载时，载荷可以顺着立臂均匀传递到底座整个安装面，不会出现局部应力过大导致支座变形的问题。整体外形轮廓规整，没有复杂的异形曲面，常规三轴数控铣床即可完成全部加工工序，坯料选用标准厚度的不锈钢板材，下料后一次装夹就可以完成顶面、V型槽、安装孔的加工，制造成本可控，同时304材质的无磁特性也适配部分有防磁要求的检测工位，不会干扰附近磁传感元件的正常检测信号。
