汽车变速器凸缘叉结构三维设计

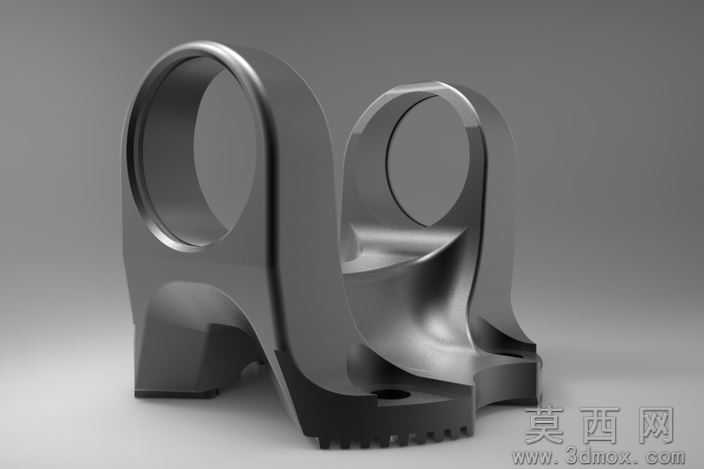

本作品为汽车变速器配套的凸缘叉三维建模设计，整体建模过程严格遵循机械零件设计的精度规范，首先通过草图绘制勾勒出凸缘叉的双侧叉耳轮廓与底部安装基座的外形基准，针对叉耳的环形内孔采用同轴度约束保证两侧孔位的中心轴线完全重合，避免后续装配出现干涉问题。建模阶段对叉耳与基座的过渡区域做了平滑的曲面处理，通过放样、倒圆角等操作消除应力集中的尖锐棱角，还原实际零件的锻造工艺特征。材质渲染环节选用哑光金属材质，模拟铸钢零件经粗加工后的表面质感，调整环境光的漫反射参数让零件的曲面弧度、棱边转折都能清晰呈现，底部安装面的齿状结构通过阵列特征精准还原，每个齿的倒角、间距都严格匹配实际零件的尺寸参数。结构设计上充分考虑凸缘叉在传动系统中的受力特性，双侧叉耳的环形结构用于连接传动轴万向节，底部的安装基座通过螺栓孔与变速器输出端固定，基座与叉耳的连接臂做了加厚处理，保证扭矩传递过程中的结构强度，同时在非受力区域做了合理的减重优化，兼顾强度与轻量化需求。整个建模过程完全按照正向设计流程推进，从零件的功能需求出发反推结构尺寸，每一处特征都对应实际生产中的加工工艺要求，既保证了三维模型的外观还原度，也确保模型的结构参数符合机械设计的工程规范，可用于后续的装配模拟、有限元受力分析以及工艺加工参考。
