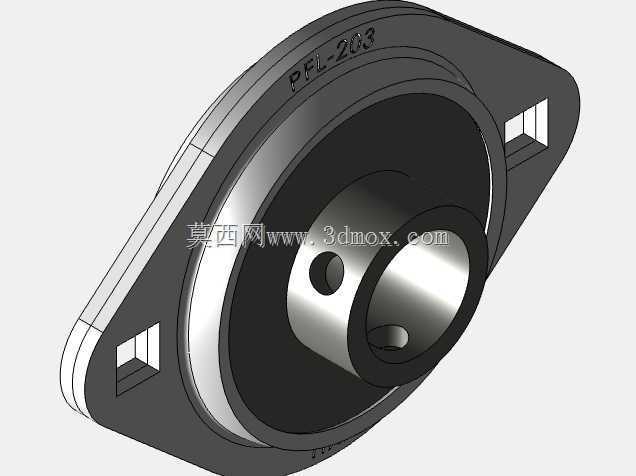

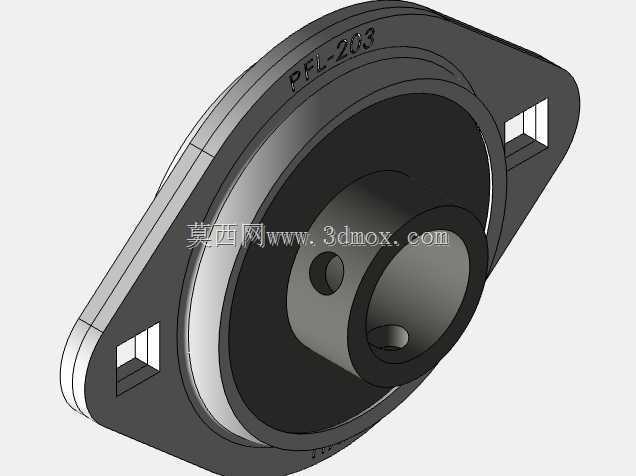

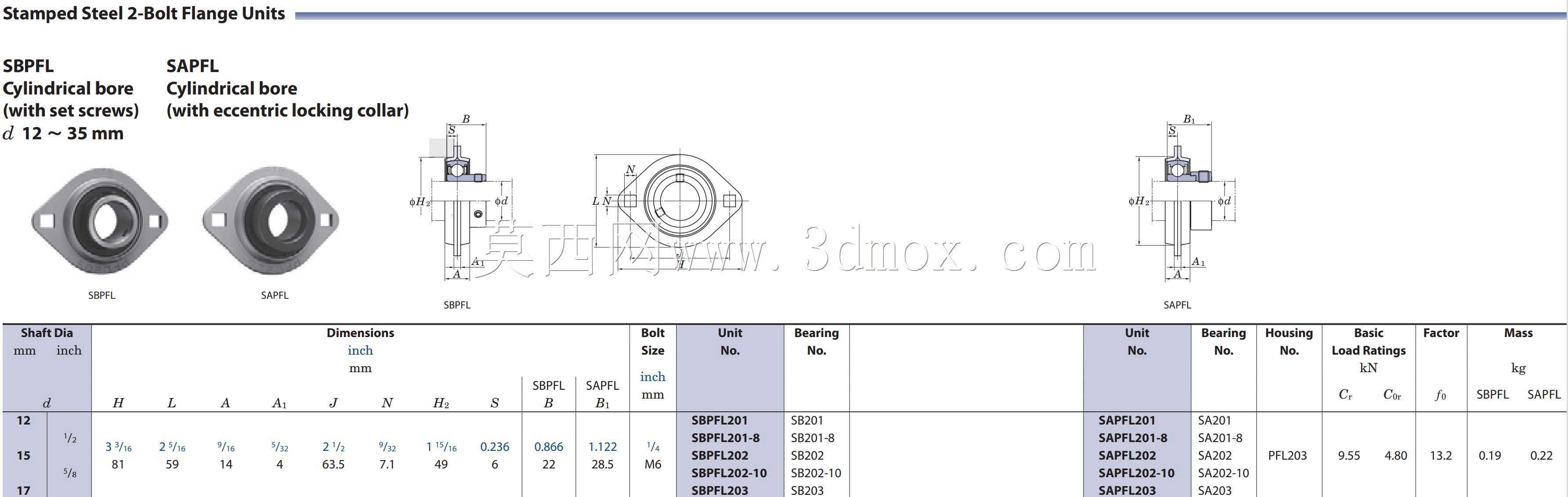

FYH PFL-203菱形冲压两螺栓带座轴承

　　菱形两螺栓冲压法兰轴承单元常用于输送线侧边、轻载食品包装机架、小型风机、农业辅助装置以及空间受限的自动化设备中。与铸铁方形或立式座相比，冲压钢板法兰座的重量更轻，座体轮廓更薄，安装面不需要很深的沉台，适合薄板焊接框架、铝型材框架和薄壁护罩附近的转轴支撑。PFL-203这一规格对应15毫米孔径段，轴端从设备侧板外侧穿入后，可通过内圈上的紧定螺钉固定，轴承座再借助两个螺栓孔固定在安装板上，形成一个结构紧凑的径向支承点。

　　从实际布置看，这类轴承并不适合承受较大弯矩或重载冲击，它的优势在于安装快捷、对中宽容度较好、成本低且外形规整。设计机架时，通常把两个菱形座分置于从动辊、张紧轮或小传动轴的两端，轴的中心线应与安装板面保持平行，两轴承孔的同轴度需要通过焊接工装或型材加工面来保证。若两侧板开孔后直接配装，应先以轴穿入轴承内圈进行试转，再逐步紧固座体螺栓，避免座体强制拉偏导致内圈与外圈不同轴。冲压座的刚性不如铸铁座，因此支承板厚度、螺栓间距和周边加强折边都会影响运行状态；薄板外侧可增加平垫或局部补强板，以减少螺栓压紧时板面凹陷。

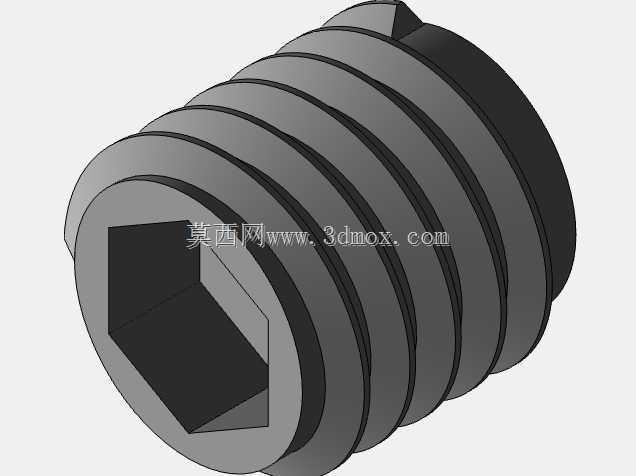

　　该单元由外球面球轴承与菱形冲压座组合而成，轴承内圈较宽，外圈外球面与座孔配合，可在一定范围内补偿轴的挠曲和安装角度偏差。需要注意的是，这种调心能力主要用于消除轻度不对中，不能把它当作长期倾斜运转的依据。若轴过长、带轮拉力偏置或链轮悬伸过大，轴承仍会出现发热、密封件早期磨损和内圈松动。紧定螺钉固定方式适用于正反转不频繁、载荷平稳的场合；装配时应在轴上对应螺钉位置加工小平面，保证螺钉端头贴合可靠，同时避免直接顶在光轴圆弧面上造成压痕不足。轴端倒角要圆滑，穿入时不要划伤内圈密封唇。

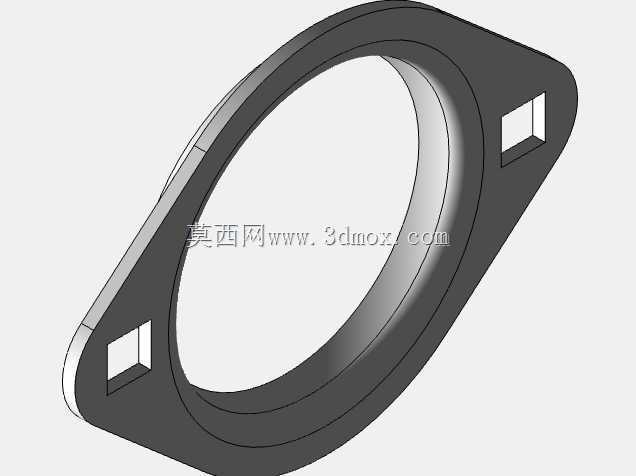

　　外形边界方面，菱形座的两个安装孔沿长轴方向布置，座体中部为容纳轴承外圈的圆形鼓包，四周压出加强轮廓。建模时不能只画一个平板加圆孔，冲压座的翻边、压筋和局部拉伸形状对干涉检查很重要。轴承装入后，外圈球面突出座面，内圈两侧伸出长度、密封盖圆弧、注脂结构或润滑脂保持结构都应保留。安装板上的过孔直径要略大于轴径，周边留出密封件旋转间隙；螺栓头和螺母侧也要预留扳手空间。由于座体为菱形，旋转方向上的占用尺寸比圆形法兰更小，但在两螺栓连线方向需要足够的边距，不能让安装孔过于靠近板边。

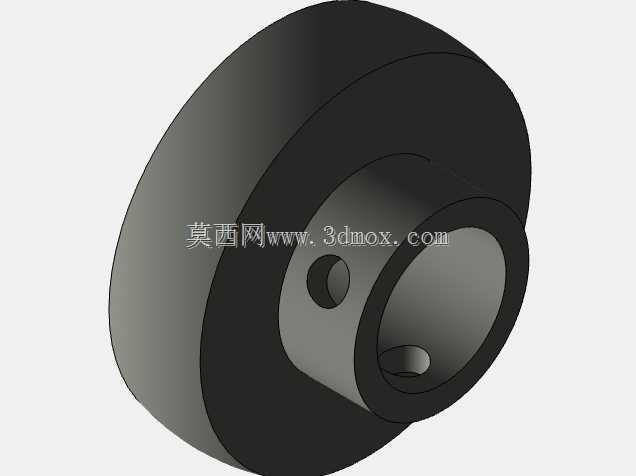

　　三维建模过程中，可先按孔径、座厚、安装孔距和螺栓孔尺寸建立装配骨架，再分别完成内圈、外圈、钢球、保持架、密封件、冲压座和紧定螺钉。钢球与滚道不必在设备总装中全部保留细节，但在零部件级模型中应体现周向分布和接触关系。冲压座适合用钣金与曲面特征混合建模：平板外形、菱形切角、螺栓孔属于钣金展开逻辑，中央拉伸鼓包和加强筋则需要用成型特征表达。工程图出图时应标注安装孔距、座体总厚、轴承中心高、内圈宽度、轴孔公差以及座面到轴中心的关系，便于采购替换和现场配焊。

　　选用时还要关注工况环境。粉尘较多的输送设备可优先考虑带密封盖的结构，并在轴端增加挡尘环；清洗频繁的食品或包装设备应注意润滑脂与密封材料适用性；高速轻载场合要校核极限转速，不能仅凭孔径选型。带座轴承的寿命往往不取决于静态承载，而取决于安装刚度、带轮张紧力、轴的加工精度和润滑状态。把这些边界在模型中准确表达出来，才能让后续机架设计、干涉检查和维护拆装更贴近真实设备。
