FYHPF205三螺栓冲压钢法兰带座外球面轴承

　　在轻工输送线、小型食品加工辅机、农用分选设备以及中小型风机的转轴支撑环节，经常会遇到安装面为薄板机架、需要快速对中且维护空间局促的工况，这类场景很少采用厚重的整体铸铁轴承座，转而大量使用冲压钢板成型的三螺栓法兰型带座外球面单元，本次梳理的PF205规格产品正是该类支撑件的典型代表。

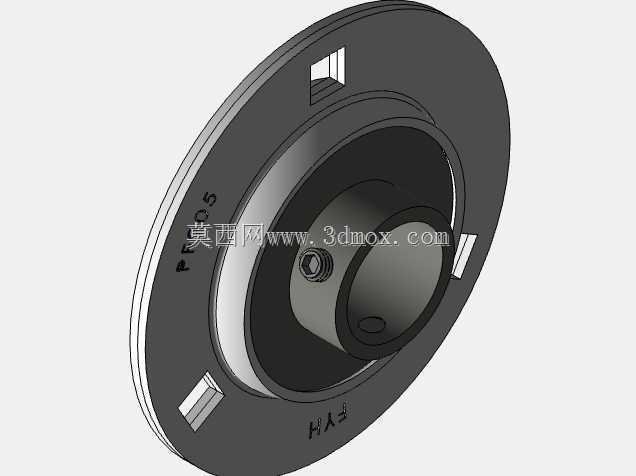

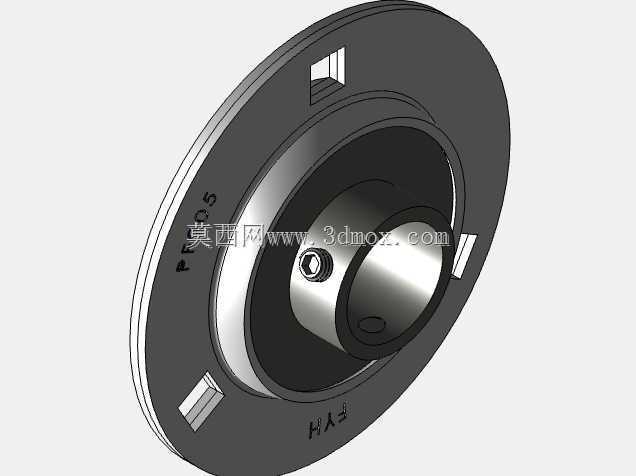

　　从实际装机逻辑来看，这类轴承单元的核心作用是为旋转轴提供径向支撑，同时补偿轴系的小幅不对中：外球面轴承的外圈球面与冲压座的内球面窝配合，装入轴后可在一定角度范围内自适应偏转，抵消机架焊接变形、长轴跨距装配误差带来的别劲问题，避免轴承滚道局部过载提前失效。冲压钢板座相比铸铁座重量大幅降低，对于需要频繁移动的小型设备、薄壁方管焊接机架而言，不会在安装面产生过大的局部载荷，三孔圆形法兰的布局也让支撑点受力更均匀，不像两孔菱形座在受径向交变载荷时容易出现单侧螺栓松动。

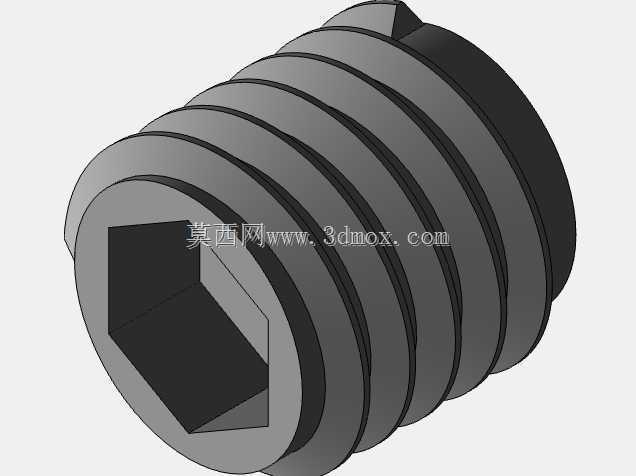

　　结构选型上该系列分两种锁紧形式：SBPF型采用内圈延伸端的顶丝直接锁紧轴，适合旋转方向固定、载荷平稳的普通输送辊道；SAPF型则搭配偏心锁紧套，将套推入内圈后旋转偏心环即可抱紧光轴，抗振防松能力更强，多用于存在往复振动、启停频繁的风机、小型脱粒设备工况。轴承本体为标准外球面球轴承，两侧自带接触式橡胶密封圈，内部预充锂基润滑脂，常规工况下全生命周期无需额外注油，冲压座表面做镀锌或喷塑处理，在多粉尘、偶尔溅水的车间环境下能抵御轻度锈蚀。

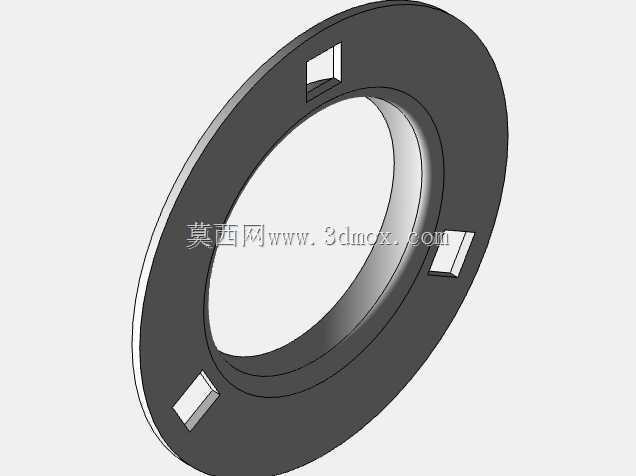

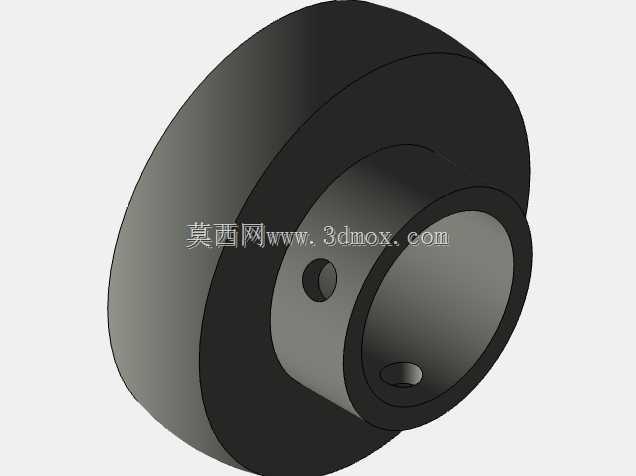

　　建模时首先要还原冲压座的成型特征：3mm左右厚度的钢板经拉延成型出容纳轴承外圈的球面窝，周边翻边冲出三个均匀分布的螺栓过孔，法兰端面与球面窝的同轴度是建模重点，若同轴度偏差过大，装配后轴承外圈会被强制偏摆，丧失调心功能。轴承部分需还原内圈的加宽设计、顶丝孔或偏心套的配合槽、密封圈的唇口轮廓，以及外圈的球面曲率，装配关系中要保留外圈在座内的小幅转动自由度，不能将两者做成刚性合并，否则后续做轴系干涉检查时无法模拟调心补偿效果。

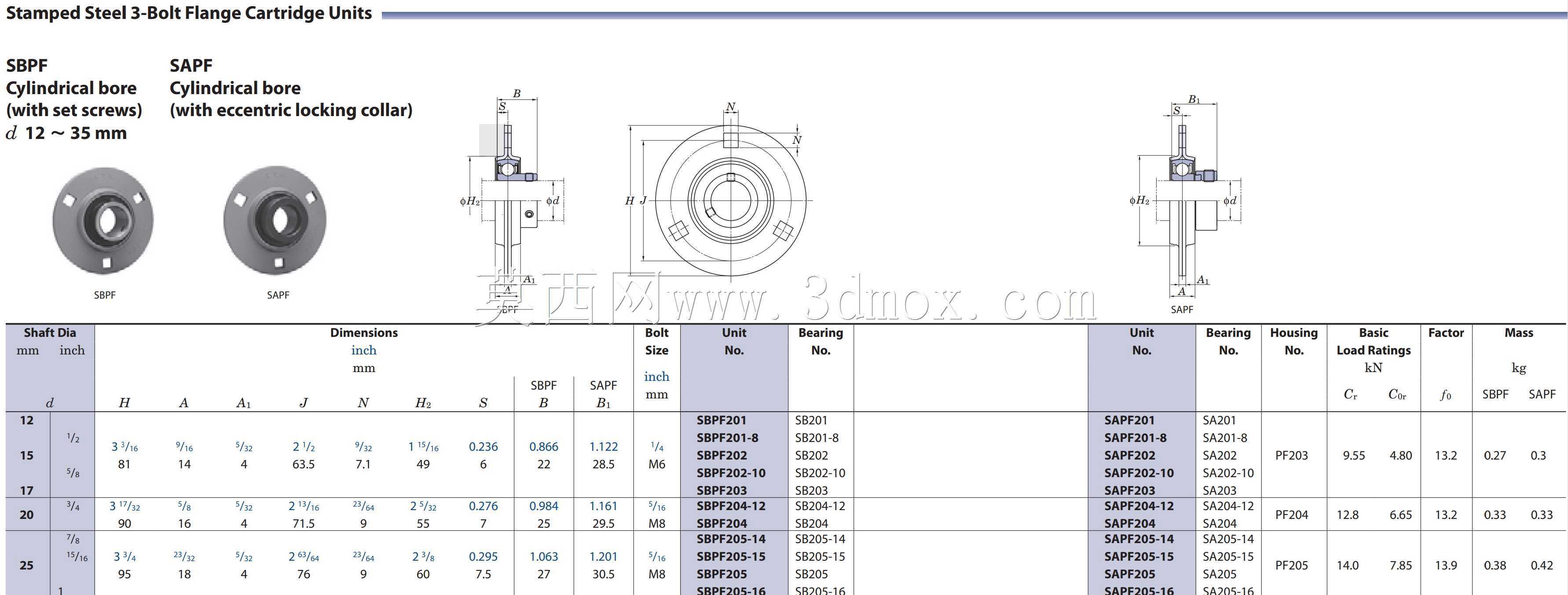

　　安装边界方面，PF205适配的轴径为25mm，三个安装螺栓采用M10规格，螺栓孔分布圆、法兰总外径、座体轴向总厚度都需严格按样本尺寸建模：机架侧预留的安装面要保证三个孔位周边有足够的平面度，薄板机架建议在背面加垫补强片，避免拧紧螺栓时板面凹陷；轴插入轴承内圈的有效长度要覆盖内圈全宽，顶丝需对准轴上的定位凹坑，若用光轴无凹坑，长期运行可能出现轴与内圈打滑跑圈。设计时还要在轴承外侧预留足够的拆装空间，方便后期松开锁紧件、抽出转轴维护，三螺栓法兰的圆形轮廓相比方形座在圆弧机架管面上贴合更方便，无需额外加工过渡安装板。

　　这类支撑件在设备中属于不起眼但直接决定转轴运行寿命的基础部件，建模时完整还原冲压壁厚、锁紧结构与安装孔位，才能在整机布局阶段准确校核轴系长度、机架开孔位置，避免现场装机时出现孔位错位、座体与周边护罩干涉的问题。
