FB204型悬吊式带座外球面轴承三维结构

项目分类:通用机械零部件 发布时间:2024-09-15 ID:772454
  • FB204型悬吊式带座外球面轴承三维结构
  • FB204型悬吊式带座外球面轴承三维结构
  • FB204型悬吊式带座外球面轴承三维结构
  • FB204型悬吊式带座外球面轴承三维结构
  • FB204型悬吊式带座外球面轴承三维结构
  • FB204型悬吊式带座外球面轴承三维结构

  三螺栓菱形悬吊式带座外球面轴承在轻工输送、食品包装、农业小型机具以及非标自动化线体里使用频率很高,这类支座不像常规立式P座那样落在机架平面上承担向下载荷,而是通过三个分布在菱形法兰端面上的安装孔反向固定在设备横梁、机架顶板或悬挂支架下方,让轴系从轴承内孔中穿过,为长跨距传动轴、滚筒轴、绞龙轴提供中间吊挂支撑,避免轴件因自重产生过大挠曲。在皮带输送机、斗式提升机尾部张紧段、小型混料设备以及风机传动组中,悬吊轴承座可以把支撑点布置在机架上部空间,不必在轴下方额外焊接支撑立板,对紧凑机架的布局非常友好。

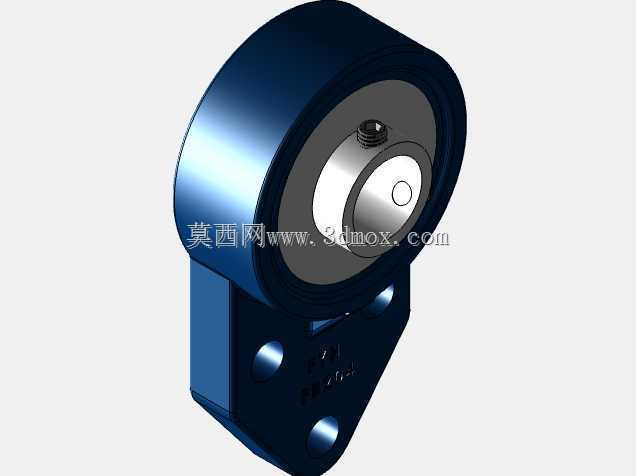

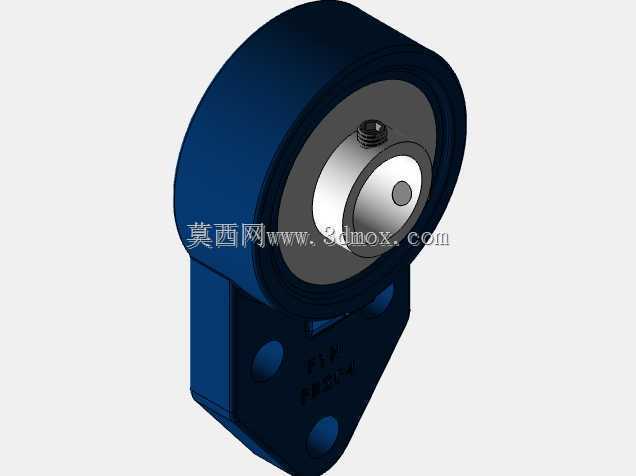

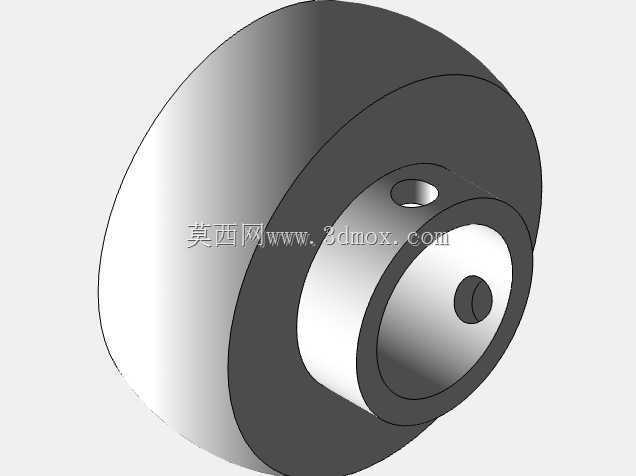

  该轴承单元由冲压或铸造菱形悬吊座与外球面球轴承组合而成,内孔采用圆柱孔配合顶丝锁紧结构,轴穿入内圈后通过内圈端部两枚紧定螺钉压紧轴面,完成周向固定,安装时不需要加工轴肩、锁紧螺母或退刀槽,普通光轴即可直接装配,现场维护拆装门槛很低。外球面轴承的外圈外径为球面形态,与轴承座内的球面腔配合,装配后允许内圈相对支座产生小角度自适应偏转,当焊接机架存在加工误差、长轴出现轻微挠曲或者多支撑点同轴度存在偏差时,球面副可以自动补偿角度偏差,避免轴承内部滚道承受边缘附加载荷,这也是带座外球面单元在非标设备中被大量选用的核心原因。

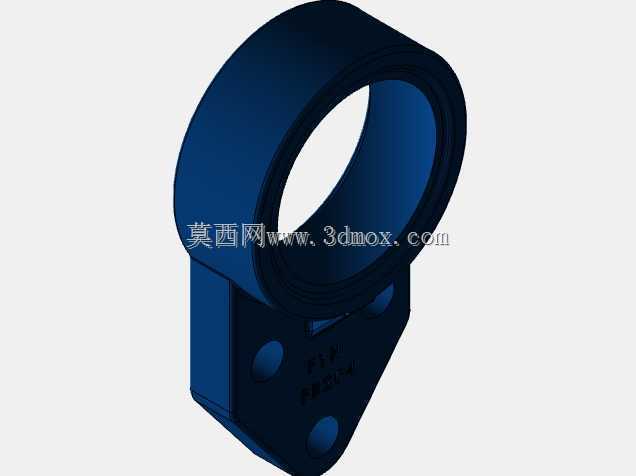

  从结构外形来看,FB系列悬吊座整体呈拉长菱形轮廓,上端为容纳轴承外圈的圆筒形轴承室,下端延伸出带螺栓孔的菱形法兰耳,三个安装孔沿法兰端面分布,其中两孔位于上部两侧、一孔位于下端尖端,形成稳定的三点固定布局,相比两孔法兰座抗扭转能力更强,在轴承受径向载荷伴随轻微振动的工况下不易出现支座偏转。轴承室侧面通常开设注油通道,可配套油嘴补充润滑脂,外球面轴承两端自带密封结构,能够阻挡粉尘、纤维碎屑和少量飞溅水汽进入滚道,适合粮食加工、包装车间这类多尘环境使用。

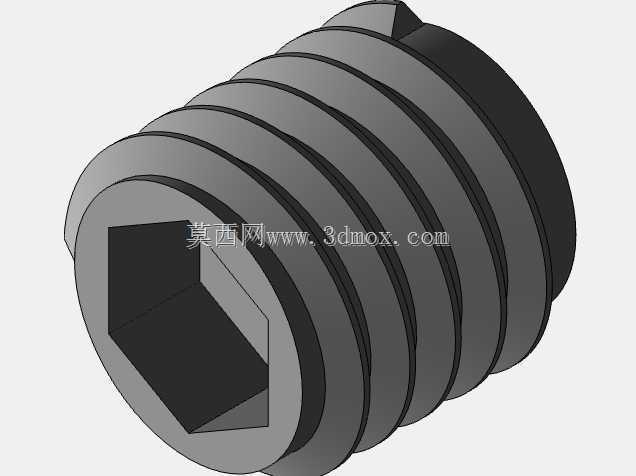

  建模过程中需要优先把控几处关键配合边界:首先是轴承室球面腔与外圈球面的配合关系,球面半径、球心轴向位置必须和轴承样本一致,保证外圈内摆补偿角度可以顺畅实现;其次是菱形法兰上三个安装孔的孔位分度、孔径与沉孔深度,要和样本尺寸链对应,孔中心到轴承轴线的高度尺寸直接决定支座安装后轴系的吊挂高度;再者是内孔直径、顶丝螺纹孔的位置与深度,内孔公称尺寸对应20mm轴径,两枚紧定螺钉在内圈端面上呈一定夹角分布,建模时要还原顶丝末端的锥面形态,避免装配仿真时出现轴与内圈干涉。

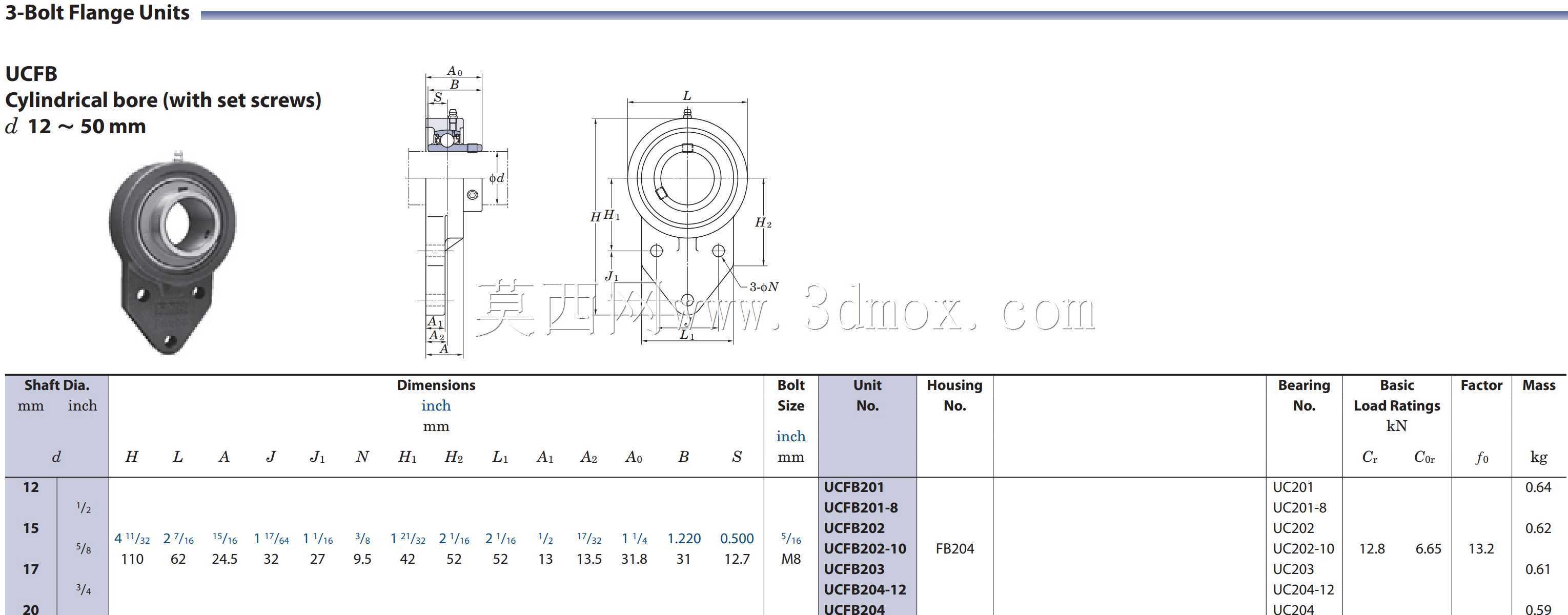

  尺寸校核层面,需要关注支座总长度、法兰端面宽度、轴承室外径、整体厚度以及安装孔跨距,这些外轮廓尺寸决定了支座在机架上的占用空间;轴向方向上要核对轴承整体宽度、内圈伸出长度、密封端盖位置,保证轴上相邻零件比如链轮、滚筒、隔套不会和支座端面发生摩擦。工程选型时还要结合轴承受力方向判断载荷匹配性,悬吊座主要承受沿支座吊挂方向的径向载荷,若存在较大轴向力则需要额外增加止推结构,不能仅靠顶丝承担轴向载荷。

  三维结构搭建时可先绘制菱形法兰轮廓草图,拉伸生成支座本体,再在上端切除轴承室与球面容纳腔,随后调入外球面轴承子装配,对齐球面配合中心,最后补充安装孔、注油孔、顶丝孔等细节特征。完成建模后可通过装配干涉检查验证轴穿入内孔、螺栓穿过法兰孔的装配路径,同时测量关键安装尺寸是否和样本参数吻合,为后续机架开孔、支撑梁布局提供准确的三维参照。
