双叉铰接式重载连接支座结构

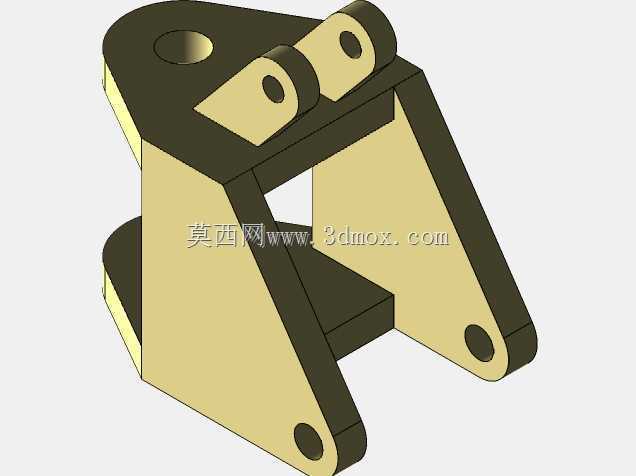

　　该构件属于机械传动与支撑系统里的中间铰接连接部件，整体采用双侧叉耳配合顶部铰接座的构型，在各类需要往复摆动、载荷传递的连杆机构中承担枢纽作用。从现场使用场景来看，这类支座常见于工程机械工作装置的连杆铰接点位、自动化生产线摆臂机构、输送设备张紧摆架、农用机具悬挂连接单元以及工装夹具的翻转支撑位置，工作时两侧板体承受销轴传递的径向载荷，顶部同轴双铰耳与外部驱动件或上连杆对接，下部两个同轴销孔则连接下侧摆臂或执行端构件，三个铰接点位形成稳定的三角形传力路径，避免单点连接带来的侧向倾覆力矩。

　　建模阶段首先从载荷边界入手，先确定三处铰接孔的中心距：顶部双铰耳的同轴孔用于穿入上连接销轴，两耳之间预留的间隙宽度需要匹配对接连杆的端部厚度，保证连杆装入后两侧留有均匀的转动间隙，不会出现运动卡滞；下部两个销孔分别位于左右侧板的底端，二者同轴度需要严格控制，装配后销轴贯穿两侧板与中间被连接件，把外载荷分散到两块侧板上，相比单侧板结构，双侧承力的形式可以把单侧板承受的弯曲载荷降低近一半，板材厚度可以在同等承载要求下做得更紧凑。侧板采用变轮廓的板状构型，从底部销孔位置向上延伸，外侧轮廓顺着载荷传递的走向做斜向过渡，没有多余的突出结构，既避开机构运动过程中周边构件的运动包络，也减少了不必要的材料占用。

　　顶部的双铰耳采用凸台套筒式结构，铰耳本体和下方主板体贴合固定，内孔可根据使用需求加工衬套安装位，长期运行磨损后仅需更换衬套即可恢复铰接精度，无需整体更换支座，降低设备维护成本。中间的横向连接梁把左右两块侧板连为整体，约束两侧板的相对变形，当销轴受到侧向偏载时，横梁可以抵消两侧板向外张开的趋势，保证三个铰接孔的轴线平行度长期维持在设计公差范围内。

　　安装边界方面，布置该支座时需要先核对三处铰接点的运动扫掠空间：支座随机构摆动过程中，侧板的斜向边缘、顶部铰耳的外圆轮廓都不能和周边的机架、护罩、管线发生干涉，设计初期绘制运动包络线时，要在构件轮廓外预留至少3到5毫米的安全间隙，若工况存在粉尘、泥沙堆积，还需要适当加大间隙避免杂物卡滞。销轴装配时，顶部铰耳的销轴通常采用轴用挡圈或润滑式销轴配置，可在铰耳侧面预留油嘴安装位，定期向铰接孔内注入润滑脂，降低转动副的磨损速率；下部贯穿双板的销轴则需要配置防转结构，避免销轴随摆臂转动导致销孔异常磨损。

　　结构细节处理上，所有板件的棱角位置都做了倒角过渡，避免热处理或受力过程中出现应力集中，销孔周边的板体区域是应力峰值位置，建模时保证该区域的截面厚度连续过渡，不要在孔边开设缺口或焊接其他附件。整个构件的构型完全围绕传力路径设计，没有冗余的装饰结构，既可以采用板材切割后焊接成型，也可以根据批量大小采用铸造成型后再精加工销孔，两种工艺路线下该三维结构都能直接适配：焊接件可拆分出左右侧板、顶部铰耳套筒、中间横梁四个独立零件分别出工程图，铸件则可以直接基于整体模型做模具分型，后续仅对三个铰接内孔进行镗削加工即可达到装配精度要求。在机构选型匹配时，可根据实际工作载荷调整侧板厚度、铰耳的轴向宽度以及销孔直径，三个铰接点的相对中心距决定了整个连杆机构的传动比与摆动角度范围，调整孔位坐标即可快速衍生出不同行程规格的同系列支座，适配不同负载等级的设备使用需求。
