双槽V型平带皮带轮传动组件结构

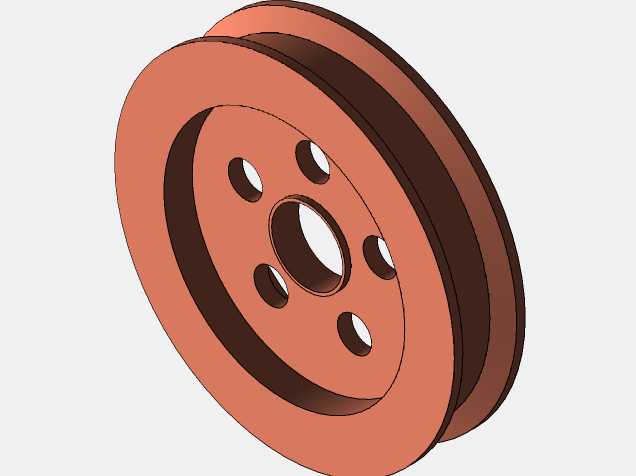

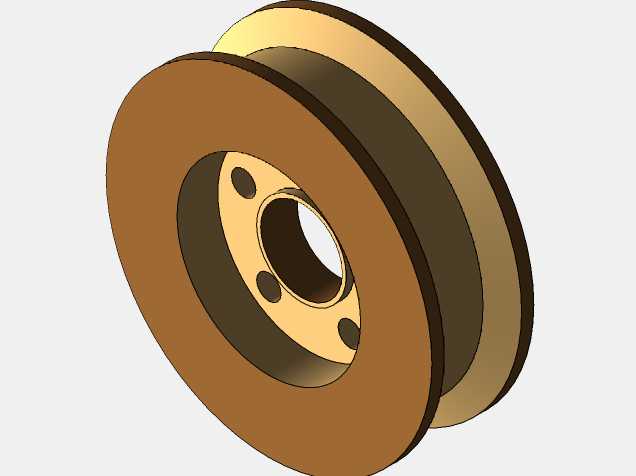

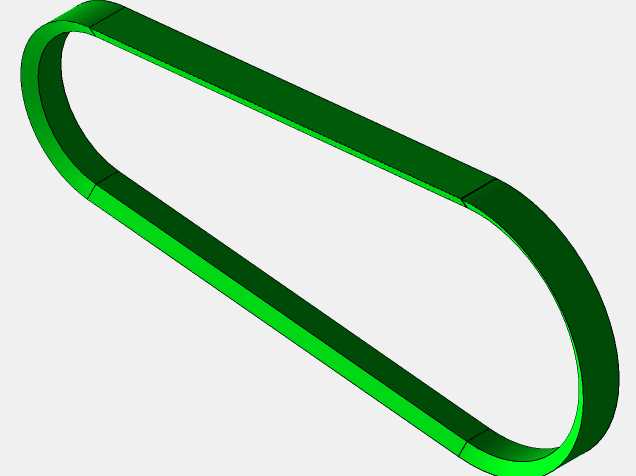

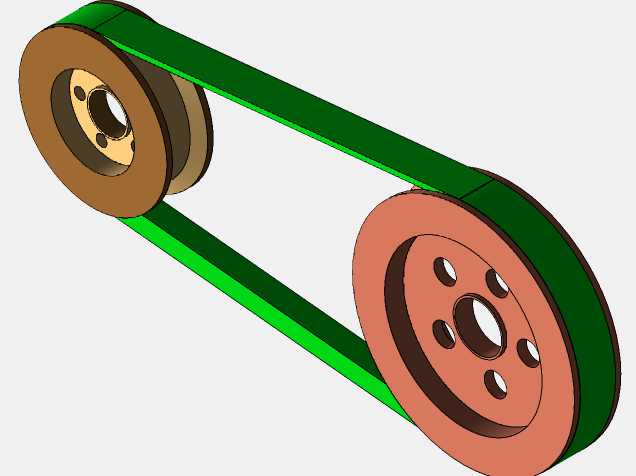

这套带传动组件是机械传动系统中应用极为广泛的动力传递结构，常见于中小型工业设备、农用机具、轻工生产线以及小型动力设备的动力传输环节，核心作用是在两个存在一定中心距的传动轴之间传递旋转扭矩，同时可根据带轮直径配比实现固定速比的转速转换，相比齿轮传动具备缓冲吸振、过载打滑保护动力端的特性，能有效降低动力源启动瞬间的冲击负载，避免刚性传动下的零件崩损问题。整套组件由两个不同直径的带轮与闭合环形传动带组成，小直径带轮一般安装在动力输出轴端，大直径带轮安装在负载输入端，通过传动带与带轮轮槽侧面的静摩擦力实现动力传递，设计时充分考虑了安装维护的便捷性，带轮采用辐板式结构，在大带轮的辐板上均匀开设多个减重孔，既降低了带轮自身的转动惯量，减少动力启动阶段的无用功耗，也方便操作人员穿入工具完成带轮的锁紧固定与拆装调整。带轮的轮槽尺寸完全匹配对应规格传动带的截面角度，能保证传动带嵌入轮槽后接触面积均匀，避免局部应力集中导致的带体异常磨损，有效延长传动带的使用寿命。传动带采用闭合环形平V复合结构，兼具平带的柔性与V带的高摩擦传动效率，运行过程中噪音低、传动平稳，不需要额外的润滑维护，适合在多粉尘、少维护的开放工况下长期运行。在安装边界设计上，两个带轮的中心距预留了合理的张紧调节余量，既可以通过调整电机安装位置实现带体张紧，也可配套加装张紧轮适配固定中心距的安装场景，带轮的轴孔采用标准通孔搭配键槽的连接形式，可适配不同直径的标准传动轴，安装时仅需保证两个带轮的端面处于同一平面，避免带体跑偏磨损即可完成装配，整体结构简单可靠，对安装精度的容忍度较高，不需要复杂的对中调试流程，非常适合非精密传动场景下的快速部署使用。在实际运行过程中，这套传动结构可根据传递功率的需求调整带体的数量与规格，单组传动即可满足几千瓦到十几瓦功率区间的动力传递需求，当出现过载情况时传动带会在带轮上产生轻微打滑，可有效保护后端负载与前端动力源不会因为堵转而出现烧毁、断轴等严重故障，大幅降低设备的运维成本与故障停机概率。
