长行程直线伸缩导向导轨结构

项目分类:导轨 发布时间:2024-09-15 ID:772438
  • 长行程直线伸缩导向导轨结构

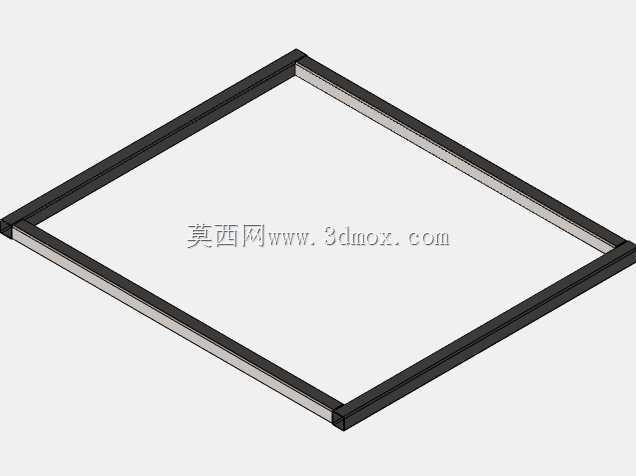

  • 长行程直线伸缩导向导轨结构

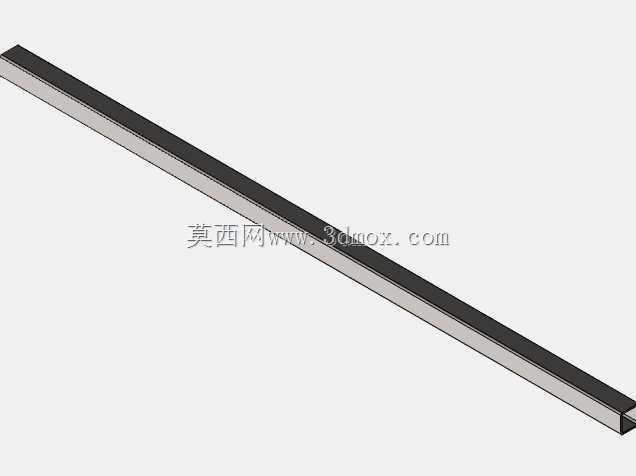

  • 长行程直线伸缩导向导轨结构

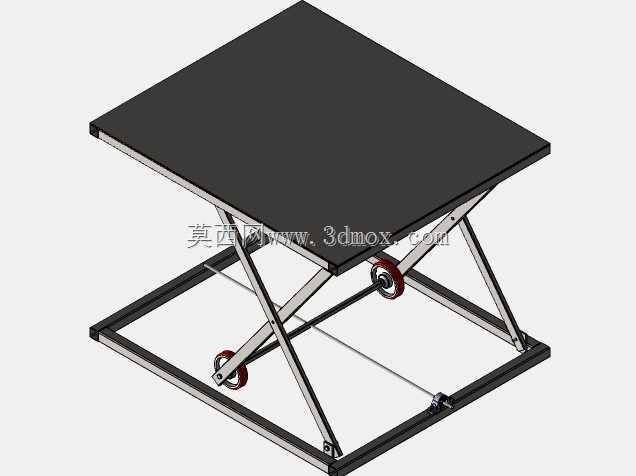

  • 长行程直线伸缩导向导轨结构
  • 长行程直线伸缩导向导轨结构
  • 长行程直线伸缩导向导轨结构

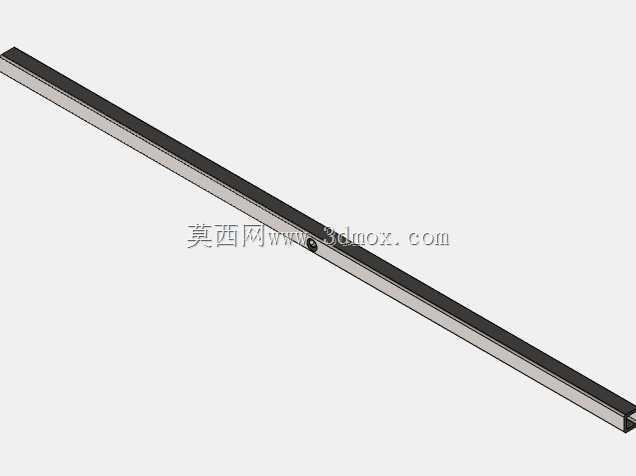

  • 长行程直线伸缩导向导轨结构
  • 长行程直线伸缩导向导轨结构
  • 长行程直线伸缩导向导轨结构
  • 长行程直线伸缩导向导轨结构

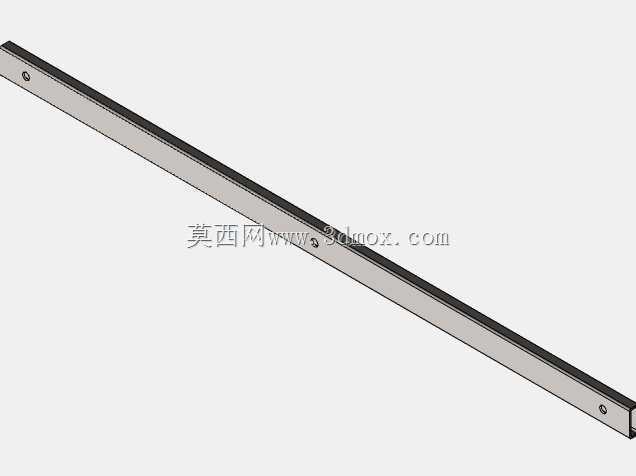

  该结构呈现为一根细长的直线导向组件,主体由外层固定轨体与内部可伸缩运动段组成,整体沿长度方向保持较高的平直度,适合在需要大行程、小截面占用的机械装置中承担平移导向任务。从外观上看,轨体端部设置有安装孔位,可通过紧固件直接固定在设备机架、工作台面或移动托架上;两端的孔位也为限位块、缓冲件或行程开关的布置提供了基础接口。

  在实际工程场景中,这类导轨常见于伸缩平台、抽屉式料仓、检测设备滑移门、轻型举升臂、工装夹具换位机构以及自动化生产线的侧向抽拉单元。它的核心作用不是承载复杂动力,而是约束运动件的自由度,使被导向部件只能沿设定轴线做平稳直线移动,从而减少偏摆、卡滞和重复定位误差。对于空间紧凑、伸出距离较长而缩回后需要尽量缩短占地长度的场合,伸缩式导向结构比单根固定滑轨更有优势。

  设计思路上,该组件强调轨体连续性与截面刚度之间的平衡。细长构件在全长伸出时,若截面惯性矩不足,容易在端部载荷作用下产生挠度;因此建模时需要重点关注轨体壁厚、配合段重叠长度以及端部连接区域的加强方式。图中轨体边缘呈规则直线,侧面过渡简洁,说明其加工方式倾向于型材成型或钣金折弯后精加工配合面。固定段与活动段之间应保留合理间隙,既要保证滑动顺畅,又不能因间隙过大造成横向晃动。若用于较高精度场合,可在配合面增加滑块、耐磨条、滚柱或低摩擦衬垫;若用于低速轻载场景,也可采用金属面配合并辅以定期润滑。

  从安装边界看,该导轨长度远大于宽度和高度,布置时应沿设备刚性较强的梁体或框架边侧安装,避免将固定端单独悬置在薄板上。安装面的平面度会直接影响伸缩阻力和磨损状态,若基座存在明显波浪度,轨体被螺钉强行拉平后会产生内应力,运动时就可能出现局部紧涩。工程建模时,应在装配环境中预留轨体两侧的维护空间,尤其是螺钉拆装位置、限位螺钉位置以及伸缩末端的安全间隙。对于多根导轨并联使用的情况,还要保证两根导轨轴线平行,平行度偏差会使活动部件在行程中产生附加扭矩。

  外形尺寸方面,模型应明确总长、缩回长度、伸出行程、截面宽度、截面高度、端部孔径与孔距。伸缩段的有效搭接长度不能过短,通常需要根据悬臂载荷、允许挠度和配合精度综合确定;搭接区越短,端部越容易出现点头现象。端部安装孔适合采用沉孔或通孔配合锁紧螺钉,若设备振动较大,还应增加防松垫圈或螺纹胶。轨体下方与周围结构之间要留出排水、排屑和清洁空间,避免粉尘、焊渣、切屑在配合缝隙中堆积。

  功能特性上,该导轨结构简单、导向方向明确、维护点少,适合标准化系列化设计。它可以作为独立导向件,也可以与气缸、电缸、丝杠、齿轮齿条或手动推拉机构组合使用。动力件负责提供驱动力,导轨负责承受侧向力矩和保持运动轨迹,两者在选型时不应混为一谈。若负载重心远离导轨面,需要校核倾覆力矩;若运动速度较高,应在行程两端设置缓冲,避免金属硬碰撞破坏安装孔和配合面。

  三维建模过程中,应先建立轨体中心线和安装基准面,再围绕中心线生成固定段、伸缩段、端部孔位和配合区域。长直零件不宜只依赖外观拉伸,需要把装配关系表达清楚,包括缩回极限、伸出极限、孔位朝向以及与外部机架的连接面。对于细节设计,可在活动段末端增加限位台阶,在固定段端部设置止挡,防止过度拉出;也可根据需要加入锁销孔,使导轨在完全伸出或完全缩回位置能够机械锁定。整体结构虽然不复杂,但对直线度、配合间隙、安装刚度和行程边界的要求较高,是轻型自动化设备和工装夹具中非常实用的导向部件。
