HG20型线性导轨行程限位止动块结构

　　在非标自动化设备、精密机床、线性模组等采用HG系列滚柱直线导轨作为传动导向的结构中，导轨行程两端的硬限位防护是必不可少的安全设计环节，这款HG20导轨限制器停止块，就是专门适配HG20规格直线导轨的端部止动部件，主要作用是在滑块运行至导轨预设行程端点时，提供刚性阻挡，避免滑块因驱动失控、软限位失效、程序误动作等问题冲出导轨端面，造成传动部件碰撞损坏、设备精度丧失甚至安全事故。

　　从实际应用场景来看，这类止动块常被用在点胶设备的XYZ三轴线性模组两端、数控雕铣机的进给导轨端部、自动化分拣线的直线滑台行程边界、光伏组件串焊机的平移导轨限位位，只要是采用HG20规格直线导轨做直线传动的场合，都需要配套对应规格的止动块做硬限位防护，和软限位、缓冲器配合形成多重行程防护体系。

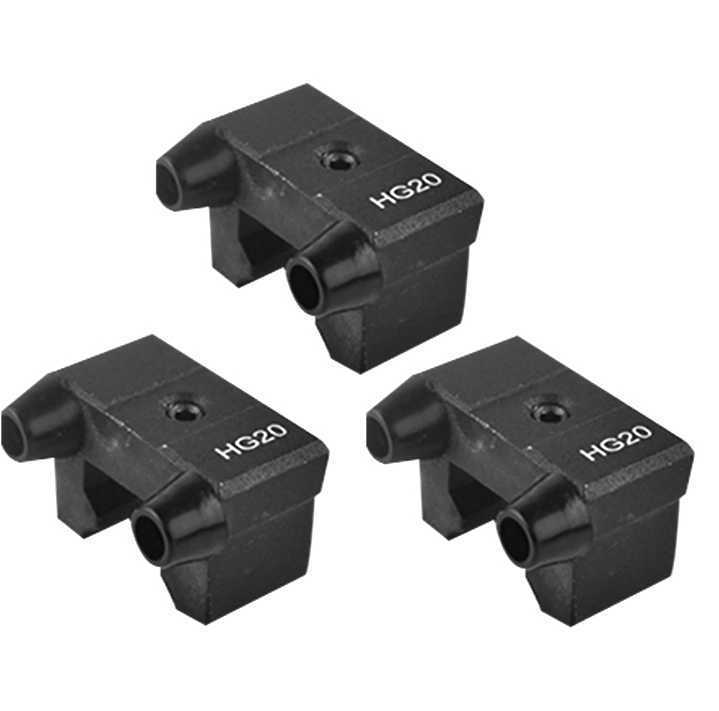

　　从功能特性上看，这款止动块采用和导轨安装基准面贴合的卡装式结构，本体下部开有和HG20导轨截面轮廓完全匹配的卡槽，安装时可以直接卡入导轨的安装基面，侧面的锁紧螺钉孔可以将止动块牢牢固定在导轨的预设位置，不会因为滑块反复撞击出现位置偏移。本体上凸起的两个缓冲接触端，对应滑块端面的接触位置，撞击时受力均匀，不会出现偏载导致止动块变形或者导轨局部受力损伤的问题，本体表面印有清晰的HG20标识，现场装配时可以快速识别规格，避免和HG15、HG25等其他规格的止动块混装，减少装配出错概率。

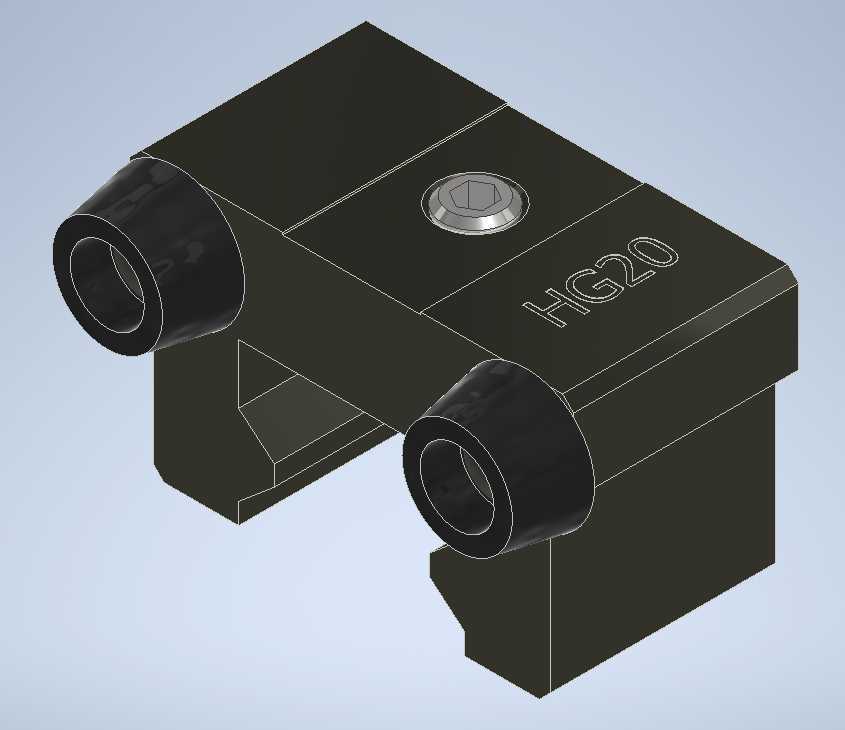

　　从设计思路层面，这款止动块的结构完全遵循HG20导轨的安装边界做适配设计，卡槽的内轮廓尺寸严格匹配HG20导轨的截面外形公差，安装后和导轨侧面、顶面的贴合间隙控制在0.02mm以内，保证锁紧后不会出现窜动。锁紧螺钉的位置设计在止动块顶面中心，装配时可以直接从上方操作内六角扳手锁紧，不需要在导轨侧面额外加工安装孔，不会破坏导轨本身的结构强度，也不需要调整导轨的安装孔位，适配所有标准长度的HG20直线导轨，不管是整根导轨还是截断后的短导轨，都可以在任意位置固定该止动块，灵活设置行程限位点。两个凸起的接触端采用和本体一体的结构，没有额外拼接部件，长期受撞击也不会出现脱落、断裂的问题，接触端的端面做了小倒角处理，避免和滑块端面接触时刮伤滑块的端面漆面或者密封端盖。

　　从外形尺寸与安装边界来看，这款止动块的整体宽度和HG20滑块的端面宽度一致，安装后不会超出导轨的宽度边界，不会和设备上的其他走线、拖链、周边安装板产生干涉，整体高度低于滑块上表面的安装基准面，不会影响滑块上方安装的工装板、负载连接件的正常移动。顶面的锁紧螺钉采用标准内六角圆柱头螺钉，沉孔深度设计刚好容纳螺钉头，锁紧后螺钉头不会高出止动块顶面，避免和移动的滑块底部产生刮擦。止动块的整体长度控制在合理范围，不会过多占用导轨的有效行程，在保证足够撞击强度的前提下，尽可能缩小外形尺寸，给设备的有效运动行程留出更多空间。

　　在实际选型使用时，需要注意该止动块仅适配HG20规格的直线导轨，不能用于其他截面尺寸的导轨型号，安装时需要先将滑块移动到安全行程范围内，再将止动块卡入导轨，调整到预设的限位位置后锁紧顶面的固定螺钉，建议在止动块和滑块的接触端面之间配套粘贴聚氨酯缓冲垫，进一步吸收滑块撞击时的冲击力，减少刚性撞击产生的噪音和部件损伤，长期使用后需要定期检查止动块的锁紧螺钉是否松动，避免因螺钉松动导致限位位置偏移，失去硬限位防护作用。这类止动块作为直线导轨传动系统的基础安全配件，虽然结构简单，但直接关系到设备运行的安全性和可靠性，结构设计时的公差匹配、强度校核、安装便利性都是需要重点考量的因素，这款HG20导轨止动块的结构完全覆盖了实际工程应用中的各类需求，适配绝大多数HG20导轨的应用场景，不需要额外做结构修改就可以直接装配使用。
