交流稳压器铰接联动支撑连接部件

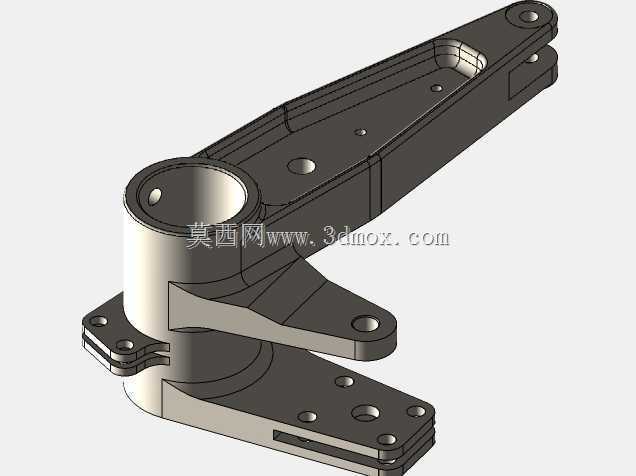

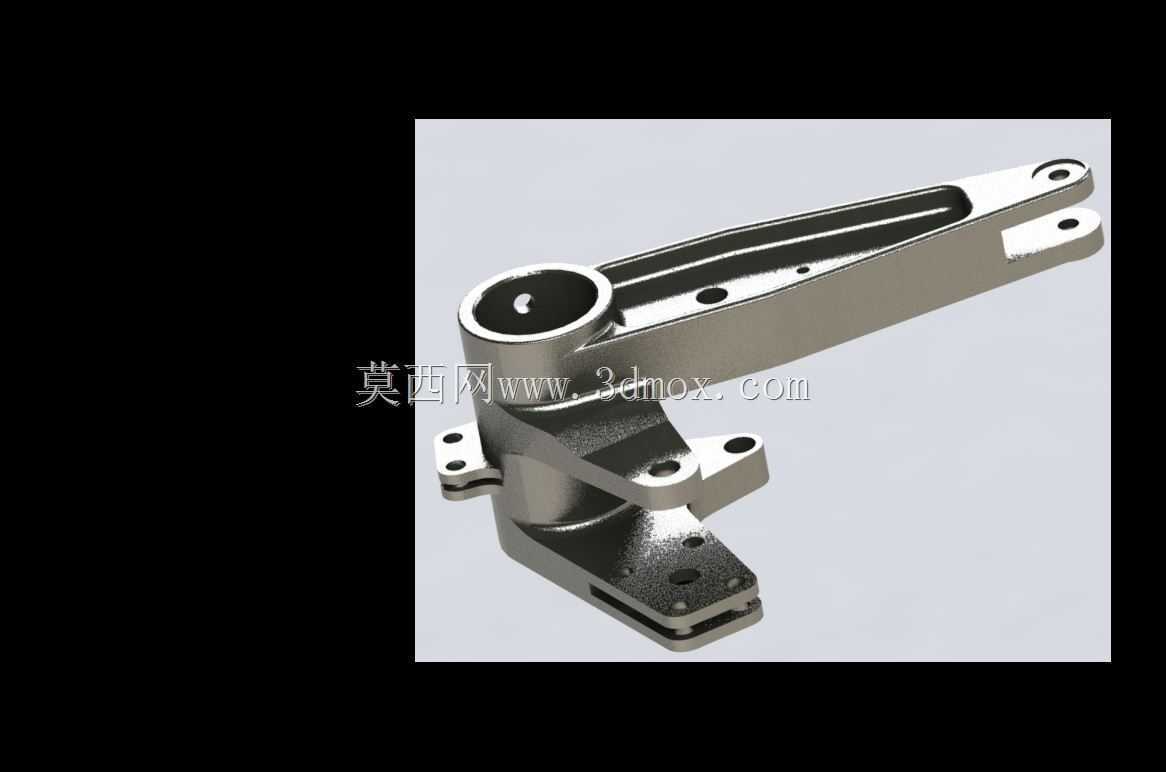

　　交流稳压设备的调压执行端往往需要把旋转动作、直线补偿动作和触点支撑动作耦合在同一狭小机架空间内，这套铰接联动支撑件正是围绕这一工程需求展开的结构件。现场维护时可以看到，碳刷臂、调压转轴、限位支架和辅助拉杆都不能各自独立布置：若各构件分别固定在机箱底板上，累积公差会使碳刷与环形调压器接触面出现偏磨，拉杆运动时也容易与线圈护罩干涉。该零件把主回转座、长臂摆杆、下侧安装耳板和侧向小铰接凸台整合为一体，使多个运动副拥有统一的加工基准，装配时只需先找正底部孔位，再复核长臂端部销轴同轴度即可。

从实际用途看，上部圆筒孔用于容纳调压主轴或衬套，工作中承受反复摆动带来的径向载荷；

　　长臂末端的两个孔位连接碳刷架或传动拉杆，把转轴的角位移转化为沿调压器表面的平稳进给；下侧分叉耳板通过紧固件固定在机架或绝缘安装板上，提供抗倾覆支撑；侧面伸出的小凸台则用于挂接限位杆、反馈连杆或辅助弹簧。稳压过程中，输入电压波动会驱动伺服机构带动该摆臂动作，碳刷在自耦调压器绕组上改变匝比，输出侧再通过采样回路修正位置。构件在其中既要传递较小但频繁变化的力矩，又要保证铰接点不松旷，因此孔边、凸台根部和长臂过渡区都做了明显加厚。

建模时先以主回转孔轴线为骨架建立基准，再确定长臂末端孔中心与底部安装面的相对位置。长臂采用近似槽形的截面思路，上表面保留连续加强脊，侧壁与底面围成封闭或半封闭受力区，

　　在减轻质量的同时提高抗弯刚度。臂身上分布的小孔并非随意开孔：部分孔用于穿设紧固件，部分用于工艺减重，还有些可作为线束、拉杆或弹簧挂钩的通过位。底部耳板设计成双层平行板形式，能够夹住机架支座或绝缘垫片，使螺栓受剪时两侧载荷更均衡；侧向凸台较短，但与主体交接处采用圆角过渡，避免交变载荷下在根部产生裂纹。

外形边界需要结合稳压器机箱内部包络校核。主回转座位于结构左下区域，长臂向右上方伸展，末端铰接孔形成最大水平外伸尺寸；下侧安装板向下展开，构成主要固定边界；侧向小凸台向前后方向伸出，装配时要预留拉杆摆动角度。三维布局中不能只看静止位置，应分别检查碳刷臂处于升压、降压和机械限位三个姿态时的空间状态，

　　重点确认长臂下缘与线圈、接线端子、绝缘隔板之间的安全间隙，以及底部螺栓装入工具所需的操作空间。安装孔间距要与机架冲孔或绝缘板加工基准统一，孔端建议设置沉台或平整贴合面，保证锁紧后不产生附加弯曲。

该类零件通常采用金属压铸后二次加工，也可在样机阶段采用铣削件验证。主孔和末端铰接孔属于关键配合面，需保证轴线平行度或垂直度；底部安装面应一次装夹加工，减少翘曲影响。长臂表面的加强筋不宜过高，否则会造成成型壁厚不均和局部缩松；受力不大的凸台则可适当缩小外形，以节省机箱内部空间。结构校核时，除静态拉力外，更应关注频繁小幅摆动带来的磨损与疲劳，衬套、销轴和孔位之间需保留合理配合，并在装配后保证运动无卡滞。整体来看，该连接部件把支撑、铰接、传动和限位接口集中在一个构件上，适合用于中小容量交流稳压器的调压机构，也可作为类似调功装置、环形变压器刷架机构的联动支撑参考。
