方形法兰铰接吊耳连接支座结构

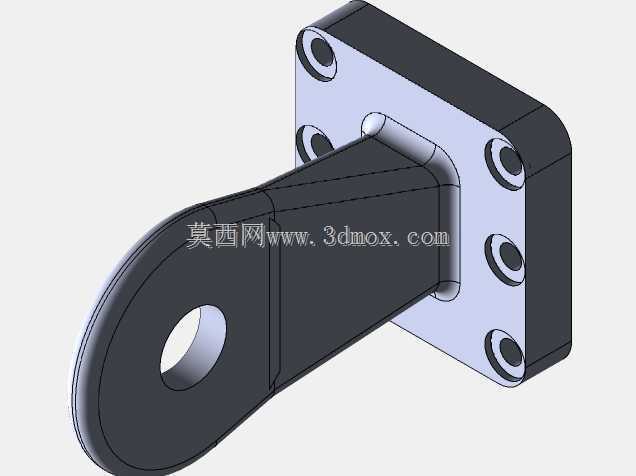

　　该零件属于典型的刚性铰接连接构件，整体由方形安装法兰盘、过渡加强锥段与单耳铰接端三部分连续成型，在各类需要实现固定基座与活动杆件之间销轴铰接的工业场景中承担载荷传递与运动约束功能。这类结构常见于工程机械臂架端部铰接点、液压油缸活塞杆端连接座、设备吊装承重吊点、工装夹具翻转铰接位以及自动化生产线摆杆机构的固定端，工作过程中需要同时承受沿耳板孔轴向的径向剪切载荷、法兰面方向的拉压交变载荷，以及机构启停、载荷冲击带来的附加弯矩，因此结构设计上对刚度与应力分布的合理性要求较高。

　　从结构布局来看，安装端采用近似正方形的厚法兰盘作为贴合安装基准，盘体四角对称布置六个贯通沉头安装孔，孔位沿法兰轮廓均匀分布，既可以通过内六角螺栓将整个支座牢固锁紧在设备基体、机架立板或者油缸端面上，多螺栓均布的排布方式也能让锁紧预紧力均匀覆盖整个结合面，避免单侧受力出现连接松动、法兰面翘曲的问题。法兰盘与耳板连接的根部没有采用直角直连的生硬过渡，而是设计了带圆弧拔模斜度的锥形加强段，锥段从法兰盘表面向外逐步收窄，平滑过渡到前端的双耳式单耳铰接板，这种变截面过渡思路完全贴合载荷传递路径：法兰端需要足够大的接触面积分散螺栓预紧力与支座反力，而耳板端只需要满足销轴孔的挤压强度与耳板的拉伸剪切强度即可，收窄的锥段既可以大幅削减零件整体重量、减少不必要的材料堆积，又能通过连续的曲面过渡消除直角根部的应力集中，避免机构长期受交变载荷时在法兰与臂体交接的位置萌生疲劳裂纹。

　　前端铰接端为带大圆角的扁平耳板，耳板中心加工出贯通的销轴安装孔，孔口周边做了加厚凸台处理，销轴穿入后可以和配套的连杆叉头、油缸杆端关节轴承形成转动副，允许被连接构件围绕销轴轴线在设定角度范围内自由摆动，补偿安装过程中产生的少量同轴度误差，同时抵消工作状态下机架形变带来的附加内应力。耳板的外轮廓围绕销轴孔设计为整圆弧形，没有尖锐的外凸棱角，既让耳板各个截面的受力厚度均匀分布，销轴孔到耳板外缘的最小壁厚全程保持一致，不会出现局部截面突变导致的强度短板，也能避免安装、检修过程中锐边划伤操作人员，在狭小设备空间内摆动时也不会和周边管线、相邻构件发生干涉磕碰。

　　建模过程中可以先以法兰安装结合面为草图基准绘制方形法兰外轮廓与六个安装孔的定位草图，拉伸生成法兰基体后，在法兰前表面绘制锥段的大端轮廓，向前拉伸时采用拔模特征生成带斜度的过渡臂体，再在臂体前端绘制耳板的轮廓草图，拉伸合并为整体实体后，对销轴孔位置、法兰与锥段交接的所有棱边添加圆角特征，最后对安装孔做沉头孔加工、销轴孔内壁做光整处理。整个零件的安装边界清晰：方形法兰的外轮廓尺寸决定了基座上需要预留的安装贴合面大小，六个安装孔的孔位间距对应配套基体上的螺纹孔排布，前端耳板的总厚度需要和配对叉头的内槽宽度匹配，销轴孔的内径则和选用的铰接销轴、关节轴承外径直接对应，设计时需要保证耳板装入叉头后两侧留有合理的侧向间隙，摆动全程耳板外缘不会和法兰盘、周边结构发生运动干涉。这类一体成型的铰接支座相比焊接式吊耳，没有焊缝缺陷带来的强度隐患，整体刚度更高、受力更均匀，在中重载铰接工况下长期使用的可靠性更有保障。
