交流稳压设备配套多接口罐体结构

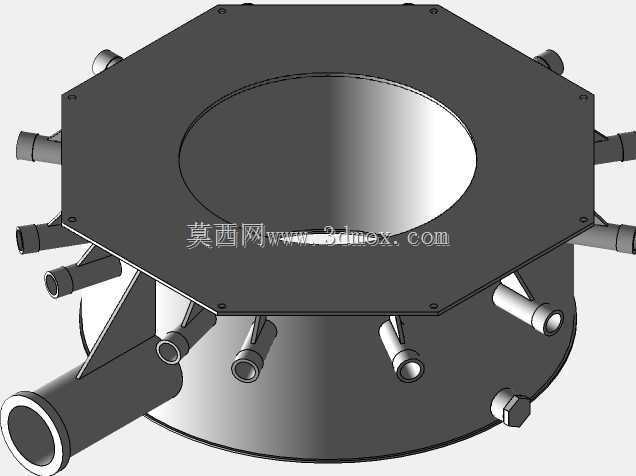

　　这套结构面向交流稳压供电系统的配套集成场景，主体采用下部圆柱腔体加上部八边形安装盖板的组合形式，在车间稳压供电柜、工业生产线稳压旁路、老旧厂区供电改造的稳压单元集成环节都能适配。下部圆柱腔体作为稳压相关功能组件的容纳空间，侧壁预留多组不同朝向的管路与接线端口，不同口径的接口分别对应冷却介质流通、动力线缆穿接、信号线路引出、外接旁路管路对接的实际需求，端口朝向覆盖水平径向、斜向下方多个角度，现场布管布线时无需额外加装大角度弯头，就能顺着柜体内部的走线架、冷却管路排布方向完成对接，减少管路弯折带来的流阻上升，也避免线缆过度弯折出现绝缘层破损的隐患。上部的八边形盖板相比常规圆形法兰盖板，多出的平直边可以在柜内安装时贴合柜体的方形安装梁，

　　不需要额外加工转接垫块就能完成周向定位，盖板边缘均匀布置的沉头安装孔可以让紧固件完全沉入板面，不会突出盖板表面占用上层布线空间，盖板中心开设的大尺寸圆形开孔，既可以作为腔体内部核心组件的检修操作口，日常运维时不用完全拆解整个盖板就能伸入工具完成内部接线紧固、触点检查，也可以适配大直径主回路线缆的穿装需求，多根大平方动力线缆汇总穿过时不会出现孔位边缘割损线缆护套的问题。盖板和下部圆柱腔体的衔接位置布置了多块三角形加强筋，筋板分别对应下方各个斜向接口的根部位置，既可以承接盖板传递下来的安装压紧力，避免腔体和盖板连接的法兰位置出现局部变形，也能对侧壁伸出的接口根部做结构补强，设备长期运行出现管路振动时，

　　接口焊缝位置不会因为应力集中出现开裂泄漏。腔体侧壁还预留了六角头螺塞结构，日常运行时可以作为腔体内部冷凝水、沉积杂质的排放口，运维阶段拧开螺塞就能完成排污操作，不需要拆解主管路。从安装边界来看，下部圆柱腔体的外径适配常规稳压柜的内部安装仓尺寸，八边形盖板的对边宽度略大于腔体直径，搭在安装仓的支撑边框上即可完成承重，不需要额外设计底部支撑托架；各个侧向伸出的接口长度控制在安装仓的内壁净距范围内，现场推入柜体时不会和柜体内壁、相邻的断路器、计量模块发生干涉。设计过程中优先考虑了现场运维的可达性：所有接口的操作空间都朝向柜门或者柜体侧部的检修口，紧固接头、插拔航插时不用探入柜体深处；盖板的八边外形让周向安装孔的位置都对应平直边，

　　拧紧紧固件时工具可以垂直对准螺丝头，不会出现圆形盖板边缘弧度导致套筒打滑的问题。腔体下部的大口径主接口朝向侧下方，对接主回路冷却管路时可以顺着管路坡度布置，避免管路局部高点积存气塞，保障冷却介质循环顺畅。整个结构的壁厚选取兼顾了结构刚性和整体重量，腔体壁厚度可以承受内部冷却介质的常规工作压力，也不会因为自重过大给柜体安装梁造成额外负载，所有外接接口的端部都预留了标准对接止口，和现场常用的管路接头、电缆格兰头可以直接匹配，不需要二次改制接口尺寸。
