电动汽车户外充电用仿生树形光伏支架

　　这套仿生树形光伏承载结构主要面向城市公共停车场、高速服务区充电区、园区露天车位以及郊野自驾补给点等分散式用电场景，用来为电动汽车充电设施提供就近的太阳能采集支撑。与常规平铺式光伏阵列不同，该结构采用单柱集中承载、上部多向延展的树冠形态，在有限占地内把光伏组件铺设面抬升到车位上方，既不占用车辆通行与停放空间，也能在发电同时形成局部遮阳区域，降低夏季车辆暴晒后的座舱温升，间接减少车辆启动空调时的额外电能消耗。

　　从现场布置角度看，单根立柱可设置在两到三个车位之间的绿化隔离带或硬化地面预留基础上，上部承托框架向四周伸展，轮廓接近多边形树冠。立柱底部需要与预埋地脚螺栓或现浇混凝土基础连接，基础尺寸要结合当地风压、雪载以及组件总重量复核；在多车位连续布置时，相邻树形支架之间应留出检修通道，避免上部框架在极端风况下发生干涉。框架外缘高度应满足小型乘用车通行要求，靠近车道一侧不得形成尖锐突出物，杆件端部做封闭或圆滑过渡，减少人员磕碰风险。

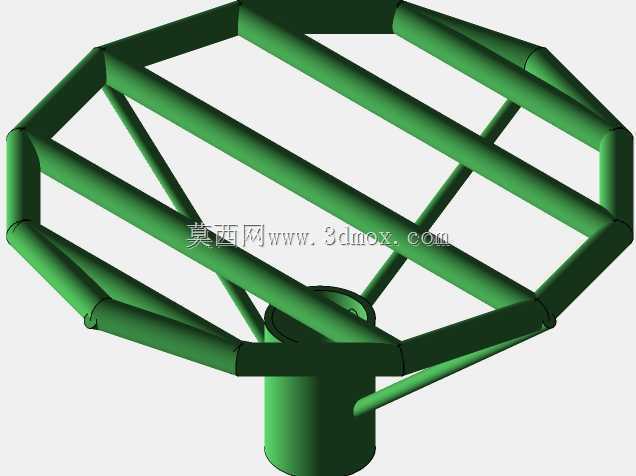

　　结构受力路径比较清晰：光伏组件承受的风荷载、雪荷载和自重先传递到上部多边形环梁与斜向撑杆，再通过多根空间斜撑汇聚到中央立柱，最终由基础承担。上部采用环形外框配合交叉斜杆的布置方式，能够在不增加大量主梁截面的情况下提升整体抗扭刚度。斜撑并非简单平面连接，而是按空间角度分布，使不同方向吹来的风都能通过若干杆件分担，避免单根构件受力过大。中央立柱与树冠连接处设置了加强过渡段，适合在详细设计中采用法兰盘、筋板或焊接节点进行强化。

　　建模时需要重点处理圆管杆件之间的相贯线和装配定位。上部环框由多段直圆管按多边形折线拼接，节点处存在连续转折；斜向支撑杆从立柱附近延伸至外框不同位置，每根杆件的空间方位均不相同，不能只按二维草图拉伸处理。工程建模可先建立树冠外轮廓控制线和组件安装基准面，再以骨架线为路径生成圆管结构，随后在交汇位置统一修剪，保证杆件端面贴合。对于需要出工程图的场景，还应在节点处补充连接板、抱箍或焊接坡口示意，避免外观模型与实际加工方式脱节。

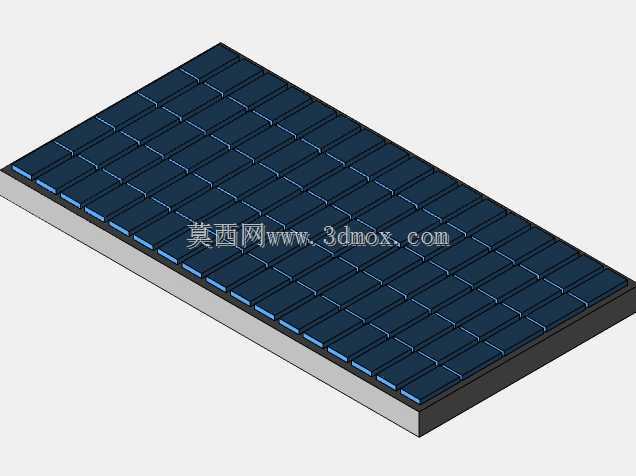

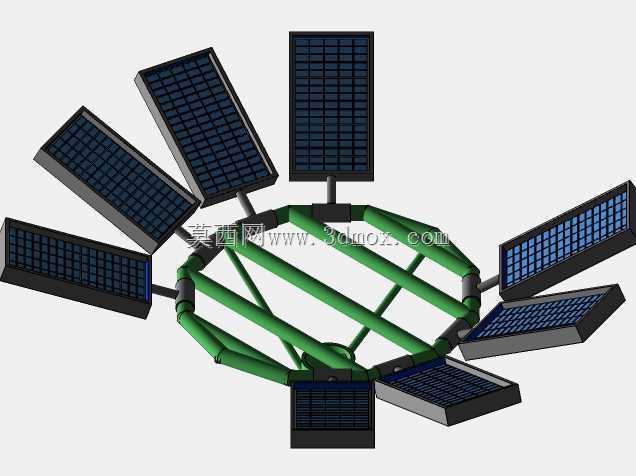

　　光伏组件的安装面依托上部横向杆件形成，组件可通过压块、导轨或专用夹具固定在框架上。树冠式布置允许组件按多个朝向铺设，虽然单点峰值效率不一定完全等同于最佳倾角平铺方案，但在白天不同时段都能获得较均衡的受光面积，对无需复杂追光系统的中小型充电节点更友好。若场地位于低纬度强日照区域，可在详细设计中微调各分支倾角；若位于多风沿海或山口区域，则应优先降低外伸悬臂长度，并增加斜撑密度。

　　实际使用中，立柱内部可预留电缆走线空间，光伏串缆沿框架内侧汇集后向下进入立柱，再接入充电控制柜、储能柜或并网逆变设备。这样能够减少外露线缆，降低紫外线老化和人为触碰风险。框架上还需考虑组件接地、防雷跨接和检修挂点，上部维护人员可通过升降设备到达树冠下方，对组件接线盒和压块进行检查。由于结构位于车辆活动区域，设计时应在立柱低位设置防撞护栏或防撞墩，尤其在倒车转弯半径不足的停车场，不能让充电车辆直接碰撞主承载柱。

　　从制造与安装角度看，圆管构件适合工厂分段下料、焊接和热浸镀锌处理，现场再通过法兰或预制接头拼装。多边形树冠外框可拆分为若干对称单元，便于运输；中央立柱长度根据运输条件分段，现场对接后需校验垂直度。上部框架拼装时应先固定中心节点，再依次安装外环和斜撑，过程中持续测量对角线与水平度，防止累积偏差导致组件安装孔位错位。

　　该结构的价值不在于替代集中式光伏电站，而在于把太阳能采集、车位遮阳和充电基础设施结合在同一套支撑系统中。对于无法大面积铺设地面光伏阵列的城市停车场，这种树形装置能够利用车位上方空间建立分布式绿电入口；对于临时营地、景区停车场和离网充电点，也可配合储能单元形成相对独立的供电节点。结构设计在保证承载安全的前提下兼顾了场地适应性和维护便利性，适合作为户外光伏充电设施的概念承载方案继续深化。
