交流稳压器传动支撑铰接组件

　　这套铰接支撑组件主要面向交流稳压设备内部的调压执行机构，在柱式调压器、感应稳压器以及大功率补偿式电源柜中，承担转轴支承、摆臂传动和执行端定位的作用。现场设备运行时，调压电机或手动调节机构通过连杆带动摆臂回转，摆臂再驱动碳刷架沿调压器柱面移动，改变绕组接触位置，从而实现输出电压的连续修正。组件把回转法兰、弯臂、支承轴和安装底板整合在同一基准上，能够减少多件拼合带来的同轴度误差，也便于在柜体内部进行模块化装配。

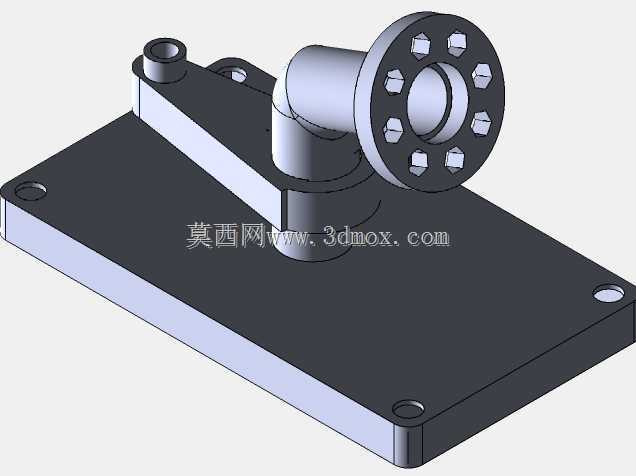

　　从结构布置看，底部采用矩形安装板作为承载基础，板件四角预留沉孔，安装时可直接穿过螺栓固定在柜体横梁或机架平台上。底板边缘保留了较宽的贴合面，装配后接触刚度较好，能够抑制摆臂往复动作时产生的微动。立轴部分从底板向上伸出，轴颈与弯臂下端的套筒配合，形成主要回转支承；弯臂向侧上方延伸，末端连接带多孔位的圆形法兰盘。法兰端面上的孔位沿圆周分布，既可以作为连杆销孔，也能够根据传动角度选择不同孔位，适配不同行程的碳刷架或调节杠杆。

　　设计时优先考虑了运动包络和安装边界。底板长度方向决定了组件在柜内的占位，弯臂抬起后，法兰中心相对底板具有一定高度，适合避让调压器本体的绕组外壳和接线端子。法兰盘外径较大，端面上的多孔结构使传动连接点可在圆周方向调整，装配人员不需要重新加工支架，就能改变杠杆比和摆动范围。对于稳压设备而言，碳刷移动量与电压补偿量并非完全线性，孔位可调的设计有利于在调试阶段匹配实际绕组行程，避免因极限位置过冲造成碳刷架碰撞。

　　弯臂采用折线式过渡，而不是简单直板连接，这种处理能够在有限空间内抬高法兰轴线，同时让臂体避开底板上的紧固件和周边线束。臂体与套筒连接处设置了加厚区域，以承受连杆推拉产生的弯曲力矩；法兰盘与短管相接的位置也形成环形加强，减少孔位受载后局部变形。底板上的小凸台和定位孔可用于辅助固定限位块、微动开关或复位弹簧，使调压机构在到达上下极限位置时能够及时切断驱动信号。

　　在实际维护场景中，这类组件需要长期承受低频摆动，虽然转速不高，但启停频繁，且碳刷压紧力会通过连杆反作用到法兰孔位。因此支承部位的配合间隙不能过大，否则调压过程中会出现空程，导致输出电压波动滞后；间隙过小又会增加转动阻力，使小型驱动电机负载上升。建模时将轴颈、套筒、法兰孔和底板安装面统一建立参数关系，便于后续按柜体规格调整臂长、法兰直径和孔距。

　　组件的外形轮廓虽然紧凑，但安装边界需要综合考虑法兰盘回转范围、连杆摆动空间以及螺栓操作空间。底板四角孔位应落在机架支撑面内，不能悬空；法兰外侧要预留销钉或连杆接头的装拆位置；弯臂下方则需保证与底板上的限位元件不发生干涉。若用于自动稳压回路，还可在底板侧面加装行程开关支架，使法兰或臂体在极限角度触发信号，形成机械限位与电气限位双重保护。

　　整体结构兼顾了支承、传动、调节和安装定位，适合作为稳压设备调压执行端的基础铰接模块。其几何关系清晰，关键配合面集中，便于在三维环境中进行运动校核、干涉检查和工程图导出，也为后续改用不同孔数法兰、加长摆臂或增加复位扭簧提供了明确的修改基础。
