法兰式筒状连接转接座结构

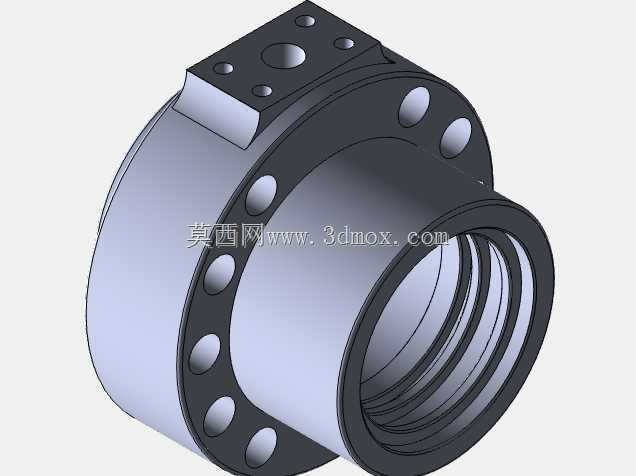

　　该零件属于工业管路与设备端常用的法兰式筒状转接构件，整体采用回转主体叠加侧部安装凸台的构型，核心功能是在两段同轴管路、设备腔体与外接执行元件之间完成刚性对接，同时预留侧向功能接口的安装位置，在流体输送成套设备、真空发生装置、工业泵阀配套管路以及自动化产线的介质通路中都有大量同类应用场景。从实际装配逻辑来看，构件主体为大直径中空筒身，内壁全程贯通，介质可沿轴向无明显变径阻滞通过，筒身一端设置带多组均匀分布通孔的环形法兰盘，法兰端面上的开孔沿圆周排布，装配时可穿入锁紧螺栓与对接端的法兰面完成周向锁紧，多螺栓均布的布局能够让端面压紧力均匀分布，避免单侧密封失效，适配带密封垫片的承压对接工况。筒身另一端为带内螺纹的接口段，

　　内螺纹沿内壁连续加工，可直接旋入带外螺纹的管路接头或者传感元件，无需额外加装转接套，减少通路中的泄漏节点。筒身侧上方延伸出一体式方形安装凸台，凸台顶面加工有不同孔径的螺纹孔与定位沉孔，这部分结构并非冗余造型，而是用来固定外接阀组、压力检测元件或者管路固定支架，现场装配时不需要在筒身外壁额外焊接支座，一体加工的凸台和主筒身结合强度更高，承受侧向载荷时不会出现焊缝开裂的问题。建模过程中优先以中空回转体作为基础特征，先拉伸出筒身的内外壁轮廓，保证内壁通径的同轴度公差，法兰端的圆周开孔采用阵列特征完成，所有孔位的分度圆直径、孔间距严格按照对接法兰的标准尺寸设定，避免装配时出现螺栓孔错位的问题。侧部凸台和主筒身的交接位置做了平滑过渡圆角，

　　既消除铣削加工时的应力集中死角，也避免铸件成型时出现壁厚不均产生的缩孔缺陷。外形尺寸边界上，筒身的轴向总长度、法兰盘的最大外径是整机布局时的核心干涉检查项，法兰端向外延伸的螺栓锁紧空间需要预留足够的扳手操作距离，侧部凸台高出筒身外壁的高度决定了上方外接元件的安装空间，布置周边管路时要避开凸台顶面的元件拆装路径，不能出现相邻管线挡住螺钉拧入空间的情况。内壁的螺纹段长度经过匹配设定，既保证螺纹旋合长度满足密封承压要求，也不会因螺纹过长导致接头旋入到位后顶触筒身内部台阶造成通径缩窄。法兰端面的密封面区域预留了垫片放置的平面宽度，表面粗糙度要求高于筒身其余外壁，保证压紧后垫片可以完全填充端面微观间隙。

　　这类转接构件在实际工况中往往同时承受轴向管路拉力、内部介质压力以及侧部外接元件的附加弯矩，因此结构设计时筒身壁厚按照通路常规承压等级选取，法兰盘的厚度匹配螺栓锁紧时的压紧力，避免螺栓拧紧后法兰出现翘曲变形。和分体焊接式的转接座相比，一体成型的该构件没有外露焊缝，不仅外观规整，在需要定期清理内壁残留介质的工况下，内壁无焊缝死角，冲洗维护时更加便捷，也不会出现焊缝位置长期受介质腐蚀出现渗漏的隐患。三维建模时所有配合尺寸都做了参数化关联，如果后续需要适配不同通径的管路，只需要修改筒身内径、法兰开孔分度圆以及内螺纹规格几个核心参数，即可快速衍生出同系列不同规格的转接座模型，大幅提升同类型零件的设计迭代效率，装配阶段可以直接将模型导入整机管路布局中，提前核对法兰对接位置、侧部元件的安装空间，在设计阶段就排除现场装配时可能出现的干涉问题，减少后期现场改孔、切割管路的返工工作量。
