手推式双轮齿耙整地机具结构设计

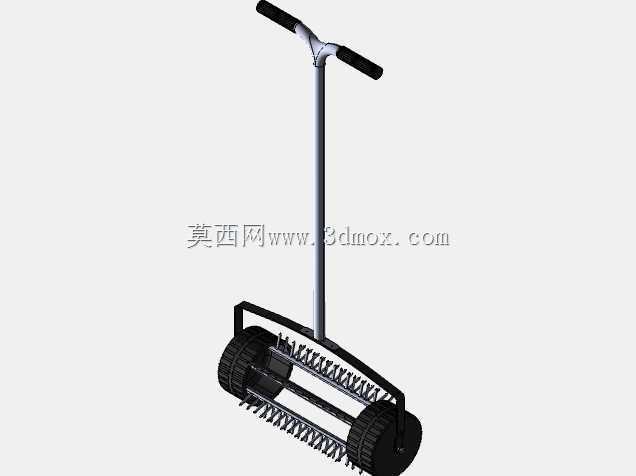

　　园林养护与小块农田整地作业里，表层板结土壤的松土、落叶残茬清理、播种前地表整平一直缺少适配窄小地块的轻便机具，大型旋耕设备进不去庭院、苗圃垄间与坡地零散田块，人工手持钉耙反复刨耙劳动强度极大，这款手推轮式齿耙就是针对这类零散作业场景开发的人力整地机具。整机采用直立推扶加前置滚耙的布局，操作者站在机具后方握持T型扶手，向前推行时底部带尖齿的滚筒同步滚动，尖齿连续刺入表层土壤，把板结土块划碎、勾出土壤里的杂草残根，同时将地表凹凸处刮平，不需要额外动力输入，靠人力推行就能完成浅表层松整作业。

　　结构设计上，扶手部分采用细长金属立管承载操作载荷，顶端横向布置双握把，握把外套防滑橡胶套，立管和底部耙架通过刚性连接固定，推行时操作者施加的水平推力直接传递到滚耙总成，转向时只需小幅扳动扶手就能调整行进方向，适配苗圃垄沟、庭院边角的小范围转向需求。底部工作核心为双滚轮加中间横置齿耙轴的组合，两侧实心滚轮承担整机承重，滚轮外圈做防滑纹路，在松软土面推行时不会打滑陷坑；两根平行耙轴沿滚筒轴向排布，每根轴上密集焊接向外伸出的钢制尖齿，尖齿做锐角折弯处理，滚动时尖齿依次入土，刺入深度控制在3到5厘米，刚好打破表层土壤板结层，不会翻出深层生土，也不会把地表碎石带起飞溅。耙架外围用弯折钢管做防护边框，把旋转的齿耙半围合在内，避免推行时尖齿剐蹭操作者裤脚，也能在机具磕碰田埂、树干时缓冲撞击，保护齿齿不变形。

　　从安装边界与尺寸适配来看，整机工作宽度控制在40厘米左右，刚好能通过常见苗圃0.5米宽的垄间通道，扶手顶端离地高度约1.1米，适配身高1.6到1.8米的操作者自然站立推扶，不需要弯腰发力，长时间作业腰部负荷远低于手持钉耙。整机重量集中在下部滚耙总成，重心贴近地面，推行时不会出现前倾翻覆的问题，在15度以内的缓坡地块也能稳定操作。齿齿的排布做了错位设计，两根耙轴上的尖齿沿周向错开角度，滚动过程中每一瞬间都有至少3枚尖齿接触土壤，入土阻力均匀分散，推行时不会出现卡顿跳齿的现象，遇到土壤里的小石块时，尖齿会顺着石块表面滑过，不会硬别导致耙轴弯曲。

　　实际作业场景中，这款机具既可以用于庭院草坪开春前的表层疏耙，清除枯草层、提升土壤透气性，也能在蔬菜播种前对整好的畦面做精细松整，把表层土块耙碎整平，替代人工钉耙反复作业；在园林苗木种植区，它可以在不损伤苗木浅层根系的前提下，清理树盘周围的杂草与板结土，作业深度浅、操控灵活，大型动力农机无法进入的狭窄区域都能顺畅通行。结构设计阶段特意简化了零部件数量，滚耙两端采用简易滑动轴承支撑，扶手管与机架采用螺栓紧固连接，日常使用后清理齿缝夹带的泥土时，可以直接用水冲洗，没有复杂的传动部件需要维护，尖齿出现磨损后也可以单独补焊更换，不需要整体更换耙辊。和普通手推式松土器相比，双滚轴多齿的结构在同等推行力度下，单位面积的松土耙齿覆盖率提升六成以上，一次推行就能完成表层碎土、清茬、整平三道工序，不需要反复来回作业，零散小地块的整地效率比人工作业提升数倍，同时整机没有动力单元，不存在燃油消耗与尾气排放，在居民区庭院、封闭苗圃内作业不会产生噪音与油污污染。
