粮管输送150mm变径调向弯接结构

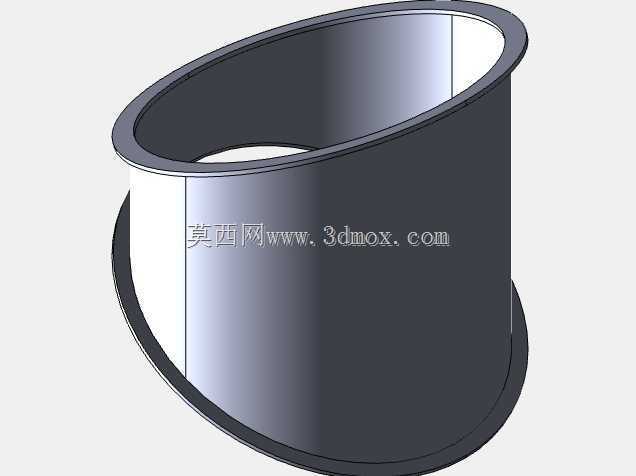

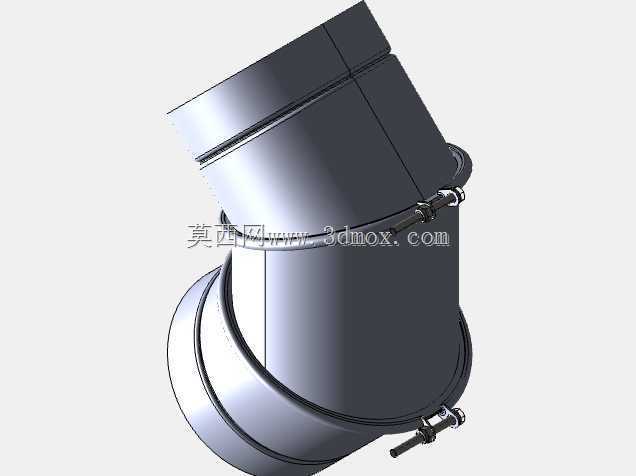

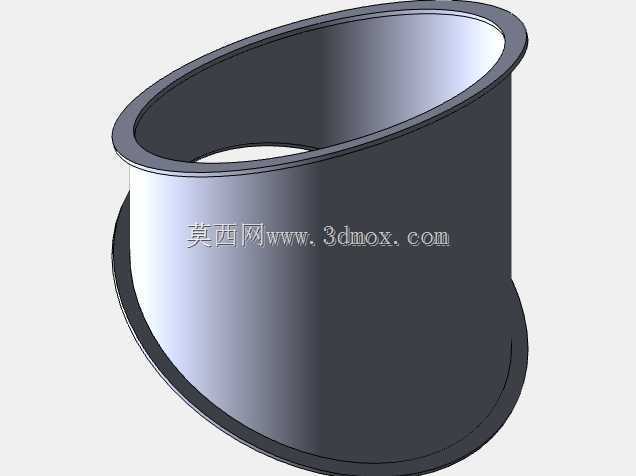

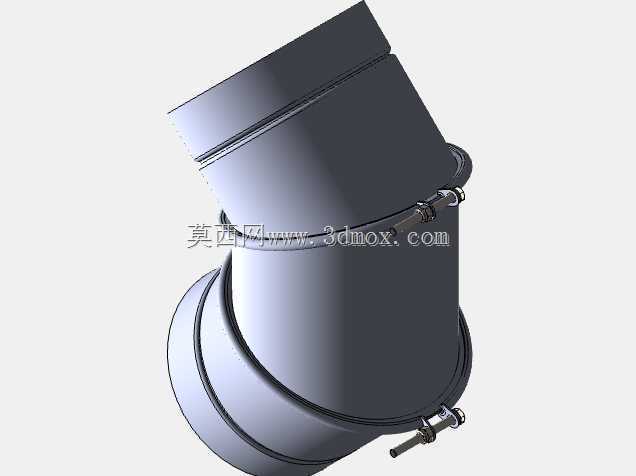

　　粮库散粮转运、粮食加工车间气力输送与自流溜管布设现场，经常会遇到两段不同通径的输送管路需要在短距离内完成转向对接的工况，常规等径弯头无法适配管径差，直接用直变径加标准弯头拼接，不仅会多出两道对接焊缝、增加管路泄漏与积粮死角，拼接段的内壁折角还会在粮粒高速通过时产生剧烈撞击，既提升碎粮率，长期冲刷下还会在接缝位置磨穿管壁。这款调向弯接结构就是针对散粮输送管路的变径转向需求开发的一体化管件，把变径锥段和弯曲导流段整合在同一个零件上，省去了现场拼接两个独立管件的工序。从结构外形来看，管件两端分别为适配150mm主输送管路的大口径对接端，和对应下游支路管径的小口径对接端，整体轴线沿平滑弧线过渡，没有采用直角折弯或者 abrupt 折角设计，

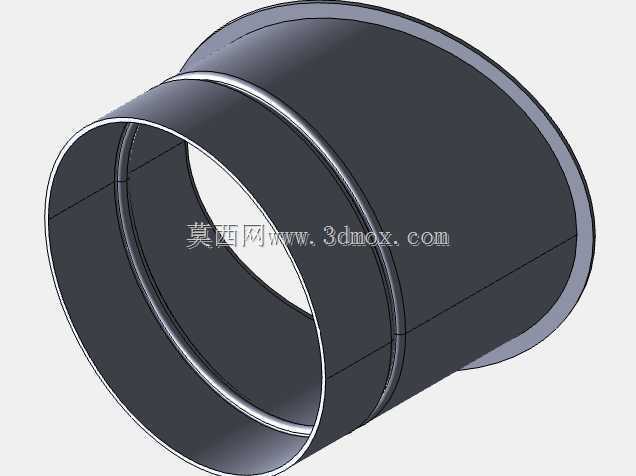

　　大端外侧预留了和标准溜管法兰、快接卡箍匹配的止口台阶，小端外壁加工有环形定位凸棱，安装时可以直接套入对应规格的薄壁输送管，配合喉箍或者点焊固定，不需要额外现场配作对接坡口。做内部流道梳理的时候特意把变径锥面的母线和弯曲段的内壁顺滑相切，粮粒从大端进入流道后，会沿着弯曲的锥面逐步减速、改变流向，不会在变径位置出现突然的通径收缩形成涡流，也不会在弯头外侧形成局部高速冲刷区。对比拼接式管路，一体化弯接的内壁没有两道环形接缝，粮食粉尘和碎末不会在接缝台阶处堆积，日常停产清仓的时候，用压缩空气吹扫就能把管内残留的粮粒清理干净，不会出现陈粮残留滋生虫害的问题。在布置安装边界的时候，

　　这款弯接的轴向总长度比“直变径+90度标准弯头”的拼接组合缩短近三分之一，在粮库车间顶部管路排布紧凑、支架间距受限的位置，不需要额外加长管段来凑配安装尺寸，两端对接面的同轴度和转角角度在零件成型时就已经保证，现场安装时不用反复切割调整管段角度，两名装配工配合吊装就能完成单段管件的固定。结构壁厚选取上，针对粮粒冲刷的特性，弯头外侧受物料冲击的区域适当加厚，内侧低压区壁厚保持常规管件水平，在控制整体重量的同时把耐磨寿命提升一倍以上，既可以用在小麦、玉米、稻谷等颗粒粮食的自流溜管管路，也可以适配负压气力输送系统的转向变径段，输送塑料粒子、干性颗粒化工原料的场景也能直接套用。建模过程中先分别绘制两端对接管口的基准草图，

　　以空间平滑样条曲线作为流道中心轨迹，采用扫描特征生成整体薄壁实体，后续再追加两端的定位止口、加强凸缘结构，所有内壁交接位置都做了圆角过渡处理，没有残留建模尖角，后续出工程图时可以直接提取各段壁厚、对接尺寸、安装定位坐标，给管路支架的布设、相邻设备接口的对位提供准确的尺寸参考，现场施工时不会出现管件和相邻溜管、除尘器进料口位置干涉的问题。
