双法兰对接支撑转接机械构件

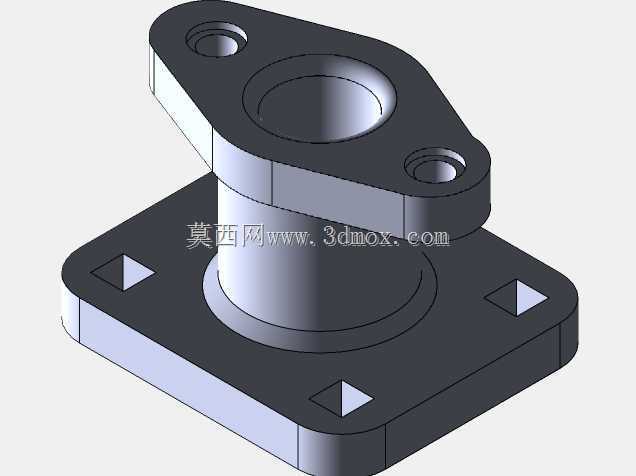

　　这类带上下双安装面的筒式转接支撑件，在流体管路布设、小型动力单元机架衔接、工位治具层级定位场景里十分常见，日常产线改造中经常遇到两台设备接口安装孔位不对中、安装基面高度存在落差、对接端面轮廓形状不匹配的问题，直接硬连会让管路承受额外弯折应力，或者让机架连接面出现局部悬空，紧固件拧紧后壳体产生隐性变形，运行一段时间就出现密封渗漏、连接螺栓疲劳松脱的故障。这个构件的结构逻辑完全围绕刚性转接与同轴定位展开，下部采用方形安装基板，四个角位预留三角形沉台安装孔，沉孔结构可以让内六角螺栓头部完全沉入板面以下，安装完成后基板底面能够完全贴实配套设备的安装平面，不会出现螺栓凸起顶起基面的问题；方形基板的轮廓边界在布局时给安装工具留出了足够操作空间，扳手拧紧紧固件时不会和相邻的筒身结构发生干涉，即便在排布紧凑的阀组安装仓内，也能顺利完成装拆作业。上部对接端采用菱形（腰形）法兰面，两个端角分别设置贯通安装孔，这种非对称轮廓的法兰设计，专门适配上游设备自带的两孔菱形接口，和下方方形四孔安装基面形成孔位、轮廓的双重转接，不需要在原有设备端面上额外打孔改造，避免破坏原厂铸件的基体强度。中间的直立筒身是整个构件的核心承载段，内壁加工出贯通的大直径中空通道，既可以作为流体介质的过流通道，让管路内的液体、低压气体顺着中空腔体直接导通，也可以作为传动轴的避让防护通道，小型设备的转轴从筒内穿过时，筒壁能够隔绝外部粉尘、切削液飞溅，保护轴端密封件不受外物剐蹭。

　　筒身和上下法兰的衔接位置做了圆弧过渡加厚处理，没有出现尖锐的直角转角，建模时特意在交接处添加了铸造圆角，一方面符合金属铸件、机加工件的工艺要求，避免热处理或者压铸时转角位置出现应力集中开裂，另一方面也大幅提升了整个构件的抗扭、抗弯刚度，当两侧管路存在轻微径向错位时，加厚的筒身段可以吸收小幅形变，不会在法兰焊缝位置出现断裂。从安装边界尺寸来看，下部方形基板的外接轮廓宽度大于上部菱形法兰的最大跨度，下层支撑 footprint 更宽，整机固定后重心落在方形基板的围合范围内，设备运行产生的振动可以通过四块接触区域均匀传递到下方机架面，不会出现局部压强过大压伤铝型材机架表面的情况。上部菱形法兰的两孔中心距和对接设备的接口孔距完全匹配，

　　法兰端面的加工平面度要求控制在合理公差范围内，保证对接密封垫能够均匀受压，不会出现局部间隙导致的泄漏。中空筒身的内径尺寸预留了足够的通流余量，即便输送带细小颗粒的流体介质，也不会在腔体内形成突兀节流造成压损骤升；如果作为定位支撑座使用，筒体内径还可以配套镶嵌线性轴套，为导向轴提供同轴定位基准，上下两端的法兰端面分别和筒体内孔保持垂直度公差，轴套装入后导向轴的运行直线度不会出现偏移。在实际建模过程中，所有安装孔的位置都先绘制草图完成对称约束，下部方形基板的四个沉孔以基板中心为阵列基准环形排布，上部菱形法兰的两个安装孔沿长轴对称分布，中间筒身的回转轴线和上下两个法兰的中心基准完全重合，从根源上避免上下对接接口出现偏心。

　　法兰板的厚度根据承载等级设定，基板厚度大于上部法兰厚度，因为下部基面承担整个构件以及上部对接设备的全部重量，更厚的基板可以杜绝拧紧安装螺栓时板面发生翘曲；筒身的壁厚按照承压需求设计，兼顾轻量化和结构强度，不会出现壁厚过大造成整体重量冗余，也不会因为壁厚过薄导致夹持装夹时产生变形。构件的所有外轮廓棱边都做了小倒角处理，去除加工后的锐边毛刺，装配工人徒手操作时不会被锋利边角划伤，也避免喷涂表面处理时漆层在锐边位置挂流不均。这类转接件不需要复杂的异形曲面，全部结构由拉伸、回转、打孔、沉台、圆角这些基础特征完成，参数化建模时可以把上下法兰的孔距、板厚、筒身高度、内外径都设置为可调参数，后续遇到不同安装高度、不同接口孔距的转接需求时，只需要修改对应参数就能快速衍生出新的适配构件，不需要从头重新绘制草图，大幅提升非标设备设计的迭代效率。在管路系统里它可以替代现场临时切割焊接的异形转接板，焊后还需要二次上车床找平端面，这个一体成型的构件所有安装面一次加工到位，装配时直接放上密封垫、拧紧紧固件即可完成对接，省掉现场焊接、打磨、校形的多道工序，也不会出现焊接变形带来的接口错位问题；在工装治具领域，它可以作为两层固定板之间的等高支撑座，中空通道用来穿过定位销或者走线，上下法兰分别锁附在两层板上，支撑间距稳定一致，多组并排使用时能够保证上层工装板的水平度，长期承受压合工位的往复载荷也不会发生支撑歪斜。
