开源开发板主控电路板三维结构设计

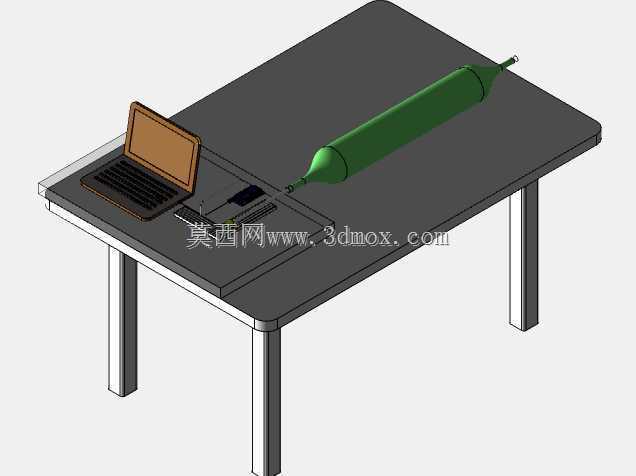

　　在嵌入式教学实验台、小型自动化控制样机、学生课程设计以及创客项目的硬件搭建环节，主控电路板往往是整套装置的核心载体。本次建模围绕一块长条形开源开发板展开，板上集成了主控芯片、USB通信接口、多组排针以及电源滤波电容，整体结构按照实物装配关系逐层还原，能够直接用于控制柜布局校验、3D打印外壳设计、教学演示动画制作以及线束走向规划。拿到这块板的三维数模后，结构工程师不必再仅凭二维丝印图猜测元件高度，在做安装槽开孔、支撑柱定位、透明防护罩间隙校核时，可以直接在装配环境中调取板体与周边机架进行干涉检查，避免后期加工出的外壳出现接口对位偏差、排针被遮挡或者电容顶到盖板的问题。

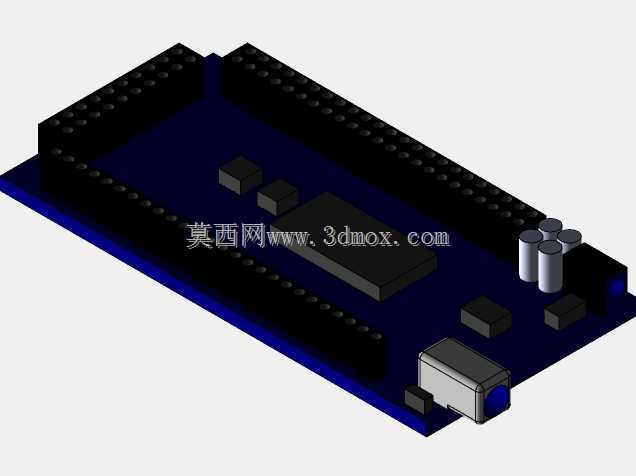

　　从板件布局来看，PCB基材采用深蓝色阻焊外观，板边预留了多组安装固定孔，长向两侧排布双排母座，用于接入扩展盾板、传感器排线以及驱动模块。板体一端设置方口USB接插件，金属外壳与蓝色胶芯均做了独立实体建模，接插件外侧突出板边一定距离，设计外壳时需要在对应侧壁开出避让槽，槽口周边还要留出插拔手指的操作空间，不能让外壳边缘紧贴插头端部，否则实际使用时很难顺利拔插通信线。板面上主控制芯片采用四方扁平封装，芯片本体居中布置，周边搭配小型阻容元件与晶振类器件，建模时将芯片塑封体、引脚轮廓与周边小元件的高度差逐一区分，做散热片加装或者导热垫选型时，可以依据芯片顶面到板基的实际高度确定垫层厚度，不用反复拆机测量。

　　电源区域集中布置了多只圆柱形电解电容，电容直立焊接在板面上，顶部高度明显高于周边集成电路，这一区域在整板装配中属于高度凸起的危险区。如果将开发板叠放在其他模块上方，或者往封闭机箱里推送时，电容顶端最容易和上层板件、机箱横梁发生磕碰，数模里把每只电容的柱体直径、高度、引脚间距都按实物比例还原，布局阶段就能提前算出电容上方需要预留的安全净空。板上还分布着多只方形贴片芯片与小型接插件，元件排布顺着信号流向展开，USB接口进来后经过保护、稳压电路，再通往主控芯片，两侧排针将IO引脚全部引出，方便外接按键、指示灯、步进驱动以及通信模块。

　　安装边界方面，整板呈狭长矩形，长宽比例较大，固定孔分布在板体四角附近，建模时保留了孔位的沉台与通孔结构，选用铜柱或者尼龙螺柱固定时，可以直接在装配里匹配M3规格紧固件，校核螺柱头部是否会和旁边走线、焊点发生干涉。板体厚度按照常规刚性PCB参数设置，表面贴装元件的焊盘轮廓也在板面有所体现，做热仿真或者灌封工艺评估时，能够基于板层轮廓划分网格，观察主芯片工作时热量向板基、周边电容以及固定螺柱传递的路径。在教学场景中，这套数模可以用来演示SMT贴片元件的装配顺序，从锡膏印刷、贴片机吸嘴取料，到回流焊后插件排针、USB座的波峰焊接流程，学生能直观看到不同封装元件在板面上的高度层级，理解为什么布局时要把高电容、接口件和低矮贴片分区摆放，既减少焊接时的阴影效应，也方便后期检修时烙铁头伸入操作。

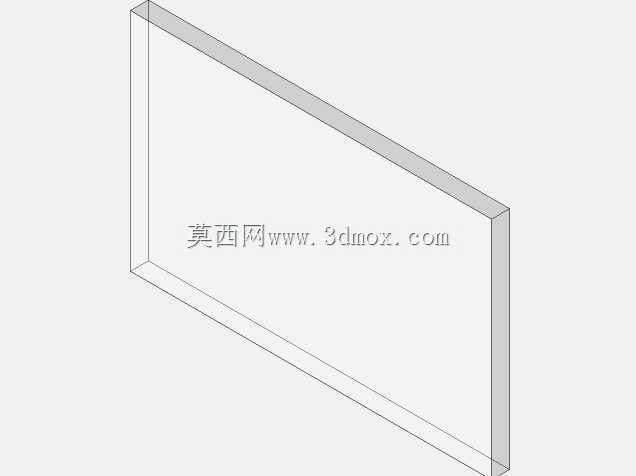

　　针对整机集成，工程师在排布电控箱内部导轨时，可以把开发板模型和端子排、开关电源、继电器模块并排调入，核对排针朝外的方向是否方便接线，USB口是否正对箱体调试窗口，避免组装完成后需要打开箱门才能插下载线。若要为开发板设计亚克力防护壳，数模中板边所有突出元件的外轮廓都能作为壳体拉伸切除的参考，围绕电容、USB口、排针分别开出对应高度的窗口，壳体内壁和最高元件之间保留均匀间隙，既防止运输震动时元件摩擦壳壁，也不让壳体外形过于臃肿。整套模型没有省略细小结构，连板端接口的金属屏蔽壳、排针的塑胶底座与针脚阵列都逐一搭建，导入装配后不会出现元件缺失导致的间隙误判，能够切实支撑从方案布局、结构出图到加工验证的全流程设计工作。
