中式传统堂鼓曲面结构造型

　　堂鼓是中式传统打击乐器中最具代表性的形制之一，其结构看似简单，实则对曲面回转精度、蒙皮张紧边界、受力均匀性都有明确要求。该三维造型以鼓身的回转体为核心，完整呈现鼓腔外轮廓、上下鼓面、压边环以及沿圆周分布的固定铆钉，适合用于舞台道具设计、民俗文化展陈、乐器结构拆解、文创产品开发和装配干涉检查。

　　从实际使用场景看，这类鼓常见于节庆演出、戏曲伴奏、舞龙舞狮、庙会活动、校园乐队和影视布景。演奏时，鼓槌作用于鼓面中心或偏置区域，冲击力通过鼓皮传递到压边结构，再由鼓腔形成共鸣。因此，建模时不能只把鼓理解成一个桶状几何体，而要关注鼓面张紧、鼓腔刚度和边缘固定方式之间的关系。鼓皮若边界约束不均，敲击后会出现局部振动不一致；鼓腔若壁厚过渡不合理，也会影响共鸣稳定性和搬运耐久度。

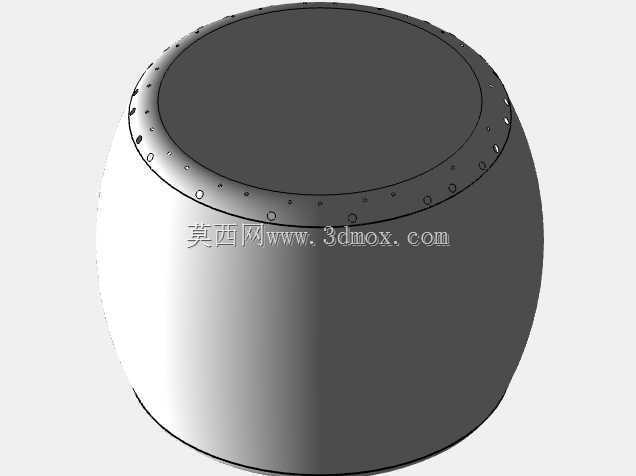

　　该造型的外形采用中部外鼓、上下收窄的传统堂鼓轮廓。鼓腔截面不是直筒，而是由平滑弧线绕中心轴旋转形成，最大直径位于鼓身中部偏上区域，上下端口直径相对收缩。这样的形态一方面符合传统制鼓工艺中木料拼合后外刨成弧的做法，另一方面也让鼓身重心集中在中部，落地放置时更稳。鼓面为圆形平面蒙皮，边缘通过压圈贴合在鼓腔端口，压圈外侧沿周向布置多组铆钉。铆钉不仅承担视觉识别作用，也对应真实鼓具中拉紧鼓皮、固定压边的受力点。

　　结构设计上，鼓腔可理解为薄壁回转壳体。若用于工程深化，可将内腔设置为中空结构，外壁保留均匀壁厚；木质鼓腔通常由多块弧形板拼合，模型中虽然以连续曲面表达外观，但在生产转化时需要考虑拼板缝、箍圈位置和内腔加工余量。上下鼓面属于柔性蒙皮，三维外观建模通常以近似平面或微弧面表示，若进一步做声学或有限元分析，则需要把鼓皮材料属性、预张力和边界约束单独定义。压边环是鼓皮与鼓腔之间的关键传力零件，其截面形状应避免尖锐转角，防止在张紧过程中割伤皮料。

　　安装边界方面，该模型以竖直放置为基本姿态，下鼓面或下端口构成支撑边界。若配套鼓架，支撑点不应直接压在鼓皮有效振动区域，而应接触鼓腔下部外侧或专用箍圈位置，避免影响发声。鼓身周围需要预留敲击空间，尤其是鼓面上方和前侧，应保证鼓槌运动轨迹不与支架、装饰件或周边设备干涉。沿圆周分布的铆钉间距需要保持均匀，建模时可通过圆周阵列完成，阵列数量、起始角和节距应与压圈周长匹配，避免末端铆钉重叠或间距突变。

　　从建模思路看，先在草图中绘制鼓腔半剖面轮廓，再利用旋转特征生成主体，是最直接的方式。鼓腔外表面要保证曲率连续，转折处不宜出现硬棱；上下端口可增加小尺寸倒角或台阶面，用于放置压圈和蒙皮。鼓面单独建立圆形薄片或带轻微厚度的实体，压圈按照环形零件布置在鼓面边缘，铆钉则以小型回转件沿圆周阵列。若用于展示拆解，可将鼓腔、鼓皮、压圈、铆钉分成独立零件，便于表达装配关系；若只用于外观渲染，则可适当合并细节，控制模型复杂度。

　　尺寸协调上，鼓面直径、鼓身高度和最大腹径之间应保持传统堂鼓比例。鼓面过小而鼓腹过大，会造成形态臃肿；鼓身过高而端口过窄，又会削弱堂鼓稳重的视觉特征。压圈宽度需要覆盖鼓皮折边区域，铆钉直径与压圈宽度相匹配，不能出现铆钉超出环带或距离边缘过近的问题。对于需要落地摆放的场景，底部可增加防滑垫、鼓座或支架接口；对于悬挂演奏场景，则应在鼓腔外侧预留箍带或吊挂耳板的安装位置。

　　该模型的价值在于把传统乐器的外观特征和结构约束统一到三维环境中。设计人员可以在此基础上检查曲面光顺度、铆钉阵列、压边装配和外部支架空间，也可以将其导入场景布局中验证舞台摆放、运输包装和展陈比例。整体造型保留了堂鼓饱满、厚重、对称的视觉特点，同时通过可拆分的结构表达，为后续工艺深化、道具制作和数字化展示提供了清晰的几何基础。
