密闭槽体螺旋给料输送装置结构

　　这套螺旋式输送装置的三维结构围绕散状物料的连续转运需求展开，主体采用长槽形封闭壳体配合内部螺旋叶片轴完成物料推送，整体布局沿水平或小倾角方向布置，适合在粉体、颗粒料、小块状物料的生产线中承担给料、转序和定量输送任务。从现场使用角度看，这类结构常见于粮食加工、建材配料、化工粉料输送、冶金辅料投加以及污水处理工段的污泥转运环节，设备通常安装在料仓下方、称量斗上游或两台工艺设备之间，用来把上游暂存物料稳定送入下游混合、筛分、包装或反应设备。

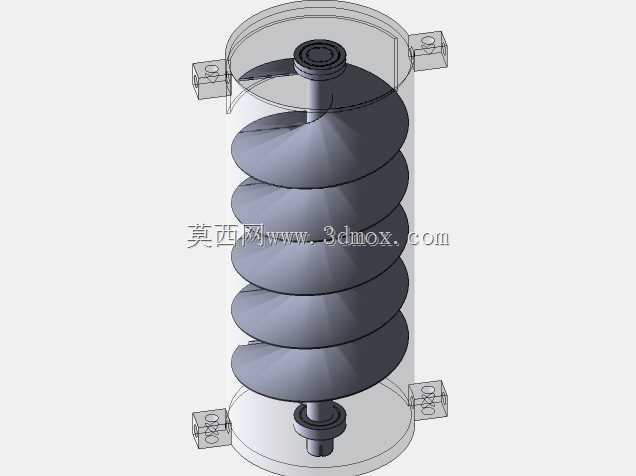

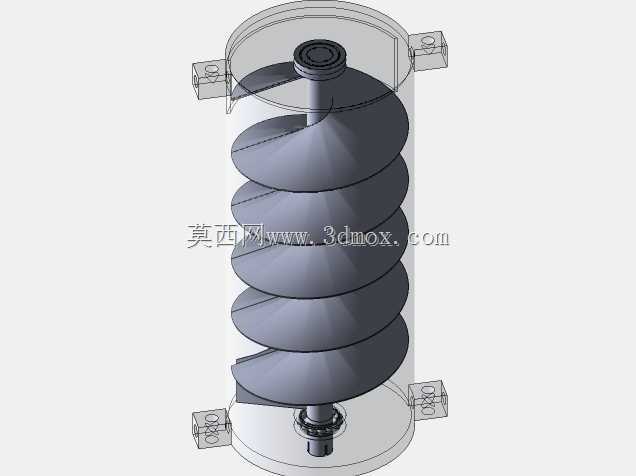

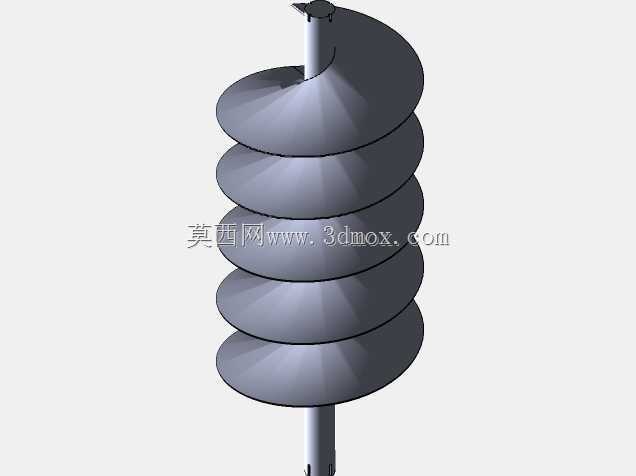

　　建模时先确定输送槽的断面边界，槽体宽度和深度需要与螺旋叶片外径保持合理间隙，间隙过小会造成叶片与壳壁刮擦，间隙过大则容易在底部残留物料，尤其在输送黏性粉料时，残留层会逐渐压实，增加启动扭矩并造成清理困难。螺旋轴位于槽体中心线上，叶片采用连续螺旋面结构，螺距沿输送段保持一致，针对流动性较差的物料，也可在进料区采用较小螺距来增强物料充满稳定性，在长距离输送段再恢复标准螺距，降低物料被过度搅拌而产生的破碎和温升。

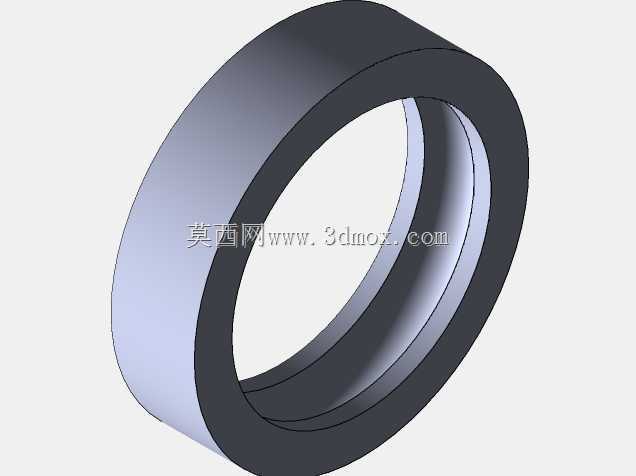

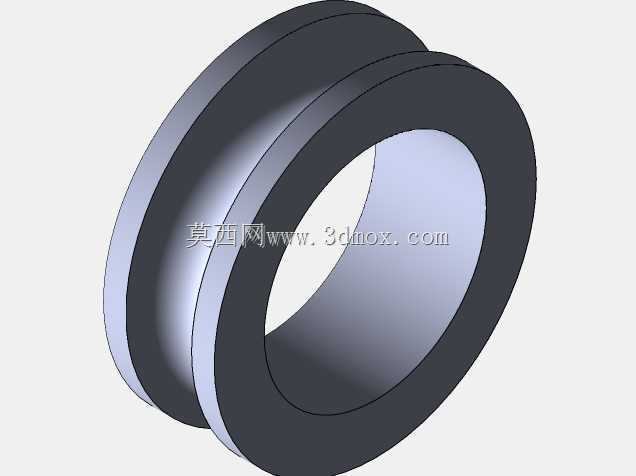

　　进料口一般布置在槽体端部或靠近驱动端的上侧，出料口根据工艺路线设置在尾端底部或中间下方。安装边界设计中，需要预留槽体上方的检修空间，便于打开盖板检查叶片磨损、清理缠结物；槽体下方则要保证出料口与下游设备溜管的密封连接距离，避免落料点偏斜造成粉尘外逸。驱动端通常布置在输送方向的起始侧，通过减速电机、联轴器与螺旋轴连接，尾端设置轴承支承和密封结构，防止细粉进入轴承座。对于含水或含油物料，端轴密封宜采用填料密封或组合密封，并在壳体下部设置排污口，方便停机后冲洗。

　　结构功能上，封闭槽体不仅约束物料随螺旋旋转产生的圆周运动，还能促使物料沿轴向前进，同时减少粉尘飞扬和外部杂质落入。螺旋叶片与轴的连接在模型中需要体现焊接或分段装配关系，叶片外缘与槽体内壁保持均匀间隙，槽体上沿可设置可拆卸盖板，盖板与槽体之间采用螺栓压紧，兼顾密封和检修。支架沿槽体长度方向分段布置，支点位置避开进料冲击区和出料落料区，支架高度根据上下游设备标高确定，底脚留有地脚螺栓固定范围，以承受启动时螺旋轴扭转和物料不均匀加载带来的振动。

　　在选型与结构校核时，输送量、物料堆积密度、粒度、含水率和磨琢性直接决定叶片直径、螺距、转速和轴径。磨琢性强的物料会加速叶片外缘磨损，设计中可在叶片边缘预留耐磨层或采用可更换叶片段；易架桥的物料则需要在进料口配置破拱或加宽进料段，保证物料稳定进入螺旋槽。长槽体还要考虑热胀冷缩和加工挠度，螺旋轴中间可根据跨度设置中间吊挂轴承，但吊挂件会占用部分输送截面，选型时应避免在易缠绕、易结块物料中过多设置。

　　三维模型把槽体、螺旋轴、叶片、端板、轴承座、支架、进出料口和盖板关系完整表达出来，便于在布置阶段检查设备与平台、溜管、检修通道之间的空间冲突。对结构设计人员而言，可直接在此基础上细化板厚、焊缝、螺栓连接和密封形式；对设备选型人员而言，可通过外形长度、槽体宽度、进出料口位置和驱动端方向判断其是否适合现有生产线；对建模从业者而言，该结构也适合练习螺旋面生成、钣金槽体展开、轴系装配与工程图出图，能够较完整地呈现连续输送设备从工艺布置到机械结构的设计逻辑。
