窄幅皮带输送单元结构设计方案

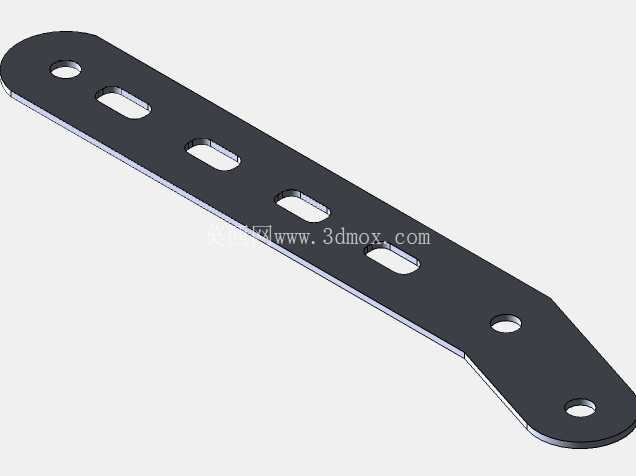

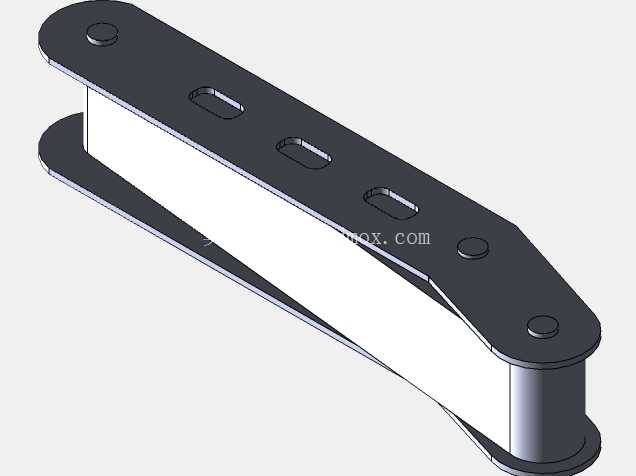

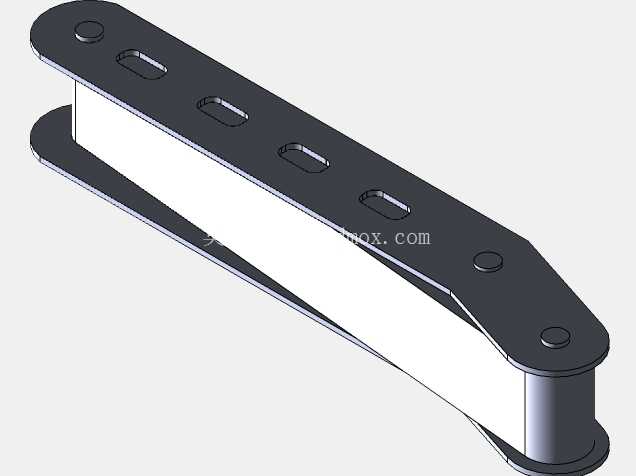

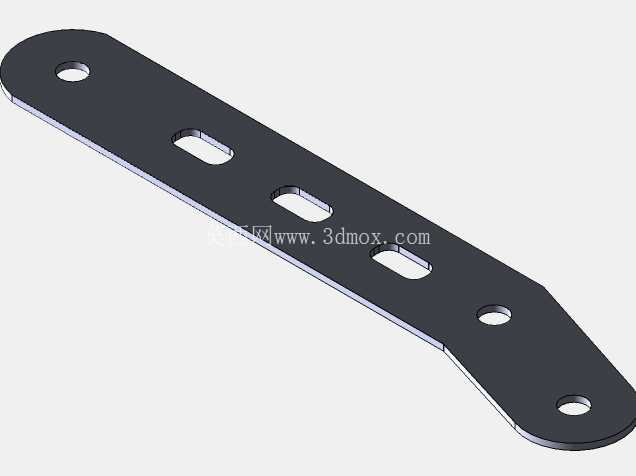

　　这套窄幅皮带输送结构，主要面向小尺寸工件的短距离工位转运场景，常见于电子元器件组装线、小五金件分拣工位、精密零件检测工序的物料传递环节，适配重量不超过5kg的轻型工件输送需求，可直接嵌入现有自动化产线的工位间隙，不需要对原有产线框架做大规模改造。从结构组成来看，整体采用双侧板式机架作为承载主体，机架板上预留的长圆孔为张紧调节位，安装时可通过调整两端辊筒的固定位置，改变皮带的张紧程度，补偿皮带长期运行产生的蠕变伸长量，避免出现打滑、跑偏的常见故障。两端的辊筒采用台阶式轴头设计，轴头与机架板的安装孔配合间隙控制在0.05mm以内，既保证辊筒转动的灵活性，又能限制辊筒的轴向窜动，减少皮带运行时的侧向偏移概率。机架板上的圆形沉孔为辊筒轴端的固定位，安装时轴端卡入沉孔后可通过端盖或者卡簧锁定，不需要额外设计复杂的轴承座结构，能有效压缩整体结构的厚度，适配安装空间狭窄的工位场景。皮带采用平型带结构，带宽与两侧机架的内间距保持2mm的单侧间隙，避免皮带运行时与机架侧板产生摩擦损耗，皮带工作面为平面设计，可根据输送工件的材质需求更换不同表面粗糙度的带体，比如输送光滑塑料件时可更换表面带浅纹理的带体增大摩擦力，输送精密金属件时可更换光滑PU带避免刮伤工件表面。

　　设计时优先考虑了安装边界的适配性，整体结构的厚度控制在较小范围，机架板外侧没有突出的安装结构，可通过机架板上预留的安装孔直接固定在设备型材框架上，安装孔的孔位间距符合常规工业铝型材的槽距标准，不需要额外加工转接板就能完成固定。在功能特性上，这套输送单元没有集成驱动部件，属于从动式输送结构，可根据实际产线的动力布局，选择在任意一端辊筒外接同步轮、齿轮等传动件，对接产线的集中动力系统，也可单独搭配小型减速电机作为独立输送段使用，动力接入方式灵活，能适配不同产线的动力配置方案。机架的板式结构相比常规的型材焊接机架，整体刚性更均匀，长期运行不会出现焊接变形导致的辊筒错位问题，所有加工面都可通过一次装夹铣削完成，安装位的形位公差更容易保证，能有效降低装配时的调试难度。针对日常维护的需求，张紧调节的长圆孔位置预留了足够的调节行程，单次调节可补偿皮带3%以内的伸长量，更换皮带时只需要松开一端辊筒的固定螺丝，将辊筒向内侧移动即可取下皮带，不需要拆解整个机架结构，能大幅缩短日常维护的停机时间。

　　在实际工况适配中，这套结构可在0-40摄氏度的常规车间环境下稳定运行，若需要在洁净车间使用，可将机架板更换为不锈钢材质，辊筒表面做阳极氧化处理，避免产生锈蚀碎屑污染生产环境；若输送的工件带有少量切削液，可在机架下侧预留接液槽的安装位，直接加装接液构件就能适配机加工工位的输送需求。结构设计时没有采用复杂的异形构件，所有零件都为常规的机加工件和标准传动件，加工难度低，普通的铣削设备就能完成所有自制件的加工，标准件都可从市面上直接采购，不需要开模定制，能有效降低整套输送单元的制造成本，也方便后期的备件更换。

　　两侧机架板的平行度是装配时的核心控制指标，装配时需要保证两块机架板的平行度误差不超过0.1mm，两端辊筒的轴线平行度误差控制在0.08mm以内，从安装基础上避免皮带跑偏的问题。皮带的张紧力调整也需要控制在合理范围，张紧力过大会增大辊筒轴的径向载荷，加快轴承的磨损，张紧力过小则会出现传动打滑，一般以皮带中部施加10N压力时下沉量为皮带跨度的1%为宜。这套输送结构的输送面高度可通过搭配不同高度的安装支架调整，能适配不同高度的生产设备对接需求，比如对接振动盘出料口时，可降低安装高度让输送面与振动盘出料导轨齐平，对接检测设备的进料口时，可调整高度与检测台的工作面保持同一水平面，不需要额外设置过渡导板就能实现工件的平稳传递。
