带集成料斗的螺旋喂料输送装置

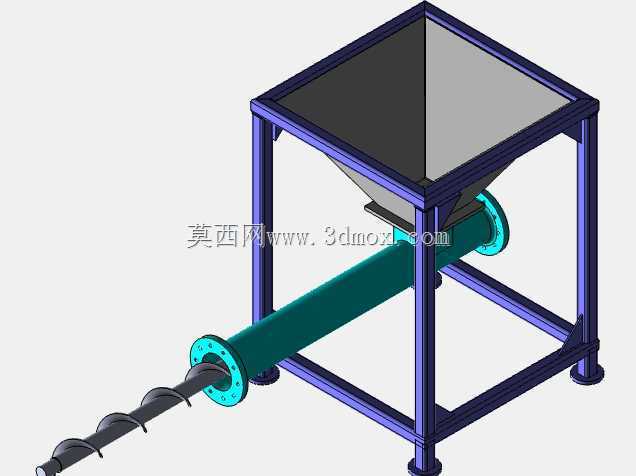

　　这套螺旋喂料装置在散料处理现场的定位很明确，就是把上方暂存的粉状、小颗粒物料，按照下游工序要求的速率连续、稳定地推送出去，常见于食品配料、化工粉体投加、粮食加工、饲料生产线以及小型污水处理药剂投加工段。现场布置时，装置上方的方形料斗承担储料缓存作用，下方水平布置的螺旋输送段直接对接下游混料机、反应釜进料口或者包装设备的受料点，整套结构不需要额外搭建复杂的高位支撑平台，框架自身就承担料斗与输送管的全部承重，在车间紧凑布局里能大幅减少占地。

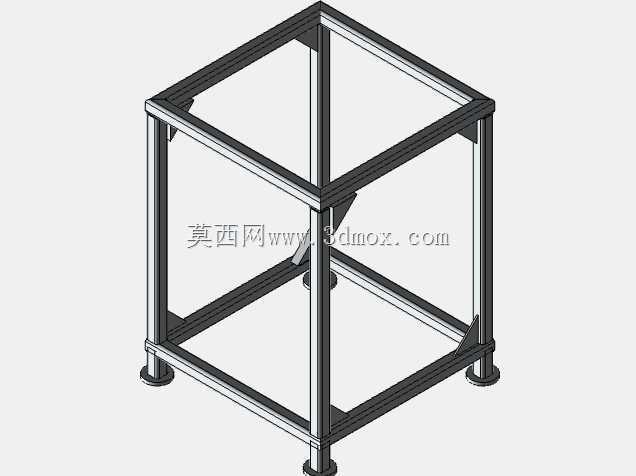

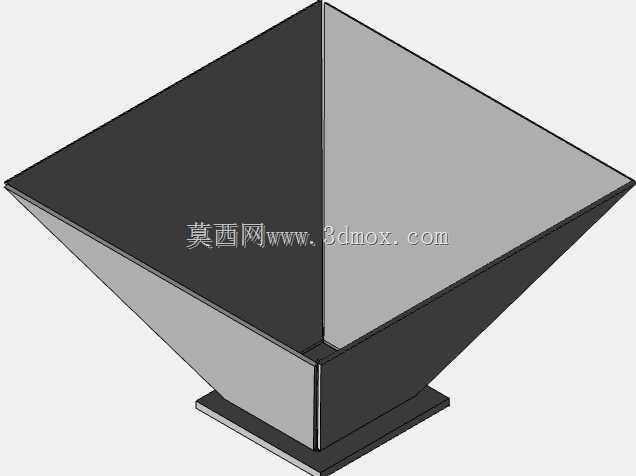

　　从结构设计逻辑来看，上方的储料斗采用上大下小的方锥收口形式，方形上口配合框架顶部的托盘式边框，既方便人工倒料或者对接上游来料管路，也能在料斗满料时承接物料侧向外胀的载荷，避免锥斗壁出现局部鼓胀变形。锥斗下部收口后直接和水平螺旋输送管的进料段连通，物料依靠自重落入螺旋叶片的填充区间，不会在锥斗拐角处形成架桥死角。支撑框架采用矩形钢管拼焊成方正的四层框式结构，四根立柱垂直落地，底部配有可调支撑脚，既可以在不平整的车间地面调平，也能抵消螺旋轴运转时产生的小幅振动，框架的横向连杆分别在料斗中部、输送管下方位置设置，把料斗的竖向载荷和输送管的扭转载荷均匀分散到四根立柱上，不会出现单点应力集中。

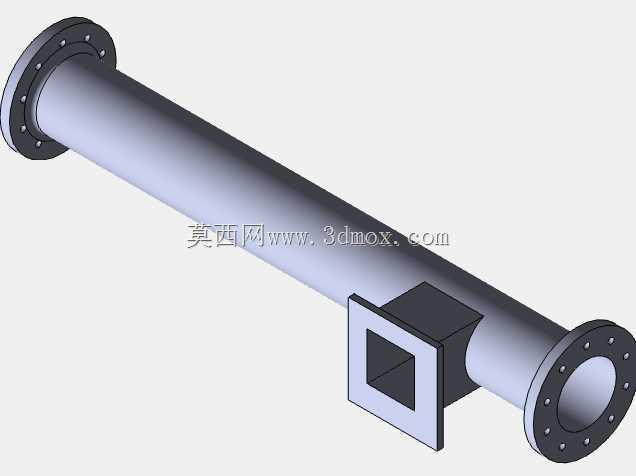

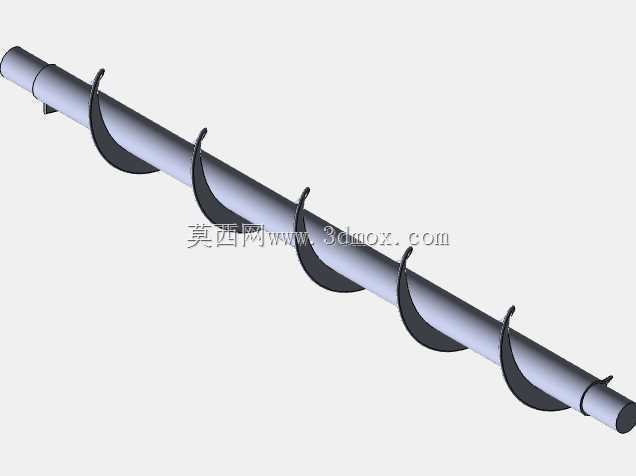

　　核心输送部分采用管式螺旋结构，封闭的圆管外壳把旋转的螺旋轴完全包裹在内，输送过程中粉体不会向外扬尘，外界的杂物也不会落入物料流里。螺旋轴从管体一端的法兰端盖穿出，端盖位置设置密封结构，防止细粉从轴缝泄漏，轴端的连接法兰可以直接对接减速驱动单元，装配时只要保证法兰同轴度，就能快速完成驱动部分的拆装维护。螺旋叶片采用等距连续螺距设计，推送过程中物料的填充率稳定，不会出现忽快忽慢的脉冲出料现象，针对流动性一般的粉体，锥斗和输送管的衔接段做了加长进料口设计，保证物料能充分填充螺旋槽，避免空转送料不足。

　　安装边界方面，整套装置的最高点为框架顶部边框，上方需要预留至少半个料斗高度的操作空间，方便人工补料或者对接来料溜管；螺旋输送段沿水平方向从框架侧面向外伸出，出料端朝向设备外侧，现场布置时要在伸出段前方留出对应检修长度，方便后期抽出螺旋轴清理残料或者更换叶片。框架的四个支脚落点形成矩形支撑面，地面只需要做普通硬化处理即可承载，不需要额外预埋地脚螺栓，移位转产时可以整体吊装转运。料斗的容积可以根据现场小时喂料量调整，在框架外形尺寸不变的前提下，通过改变锥斗的板高就能适配不同缓存时长的需求，输送管的管径和螺旋轴直径也可以按照物料粒度、输送产量做系列化变型，针对易潮解的物料还可以在锥斗外壁加装振动器或者气吹破拱接口，整套结构的建模逻辑完全参数化，修改管径、斗容、框架高度时，支撑连杆、法兰连接位都可以同步联动更新，结构设计人员在做产线布局时，可以直接把该装置作为标准喂料单元嵌入整线三维布局，核对设备之间的接口间距、检修通道和物料流向，提前规避安装时的干涉问题。
