PCB板载RJ45网络接口插座三维结构

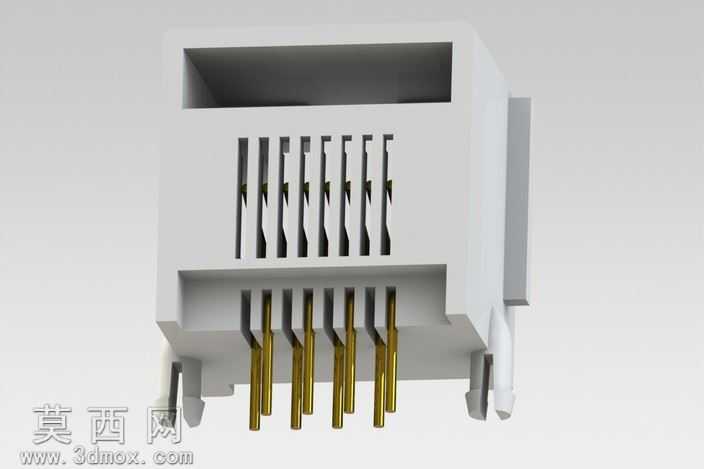

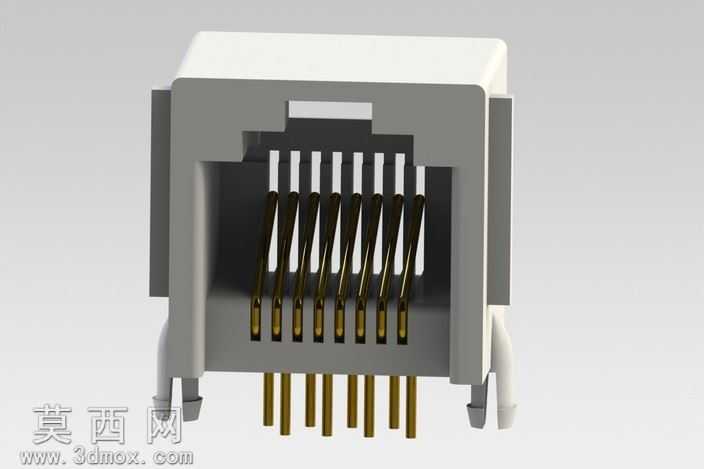

本作品为PCB板载式RJ45网络接口插座的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循电子接插件的实际生产尺寸规范，还原了该类插座的全部结构细节。建模初期先梳理RJ45插座的分层结构逻辑，将整体拆分为绝缘塑壳、内部接触弹片、板载插针、定位固定柱四个核心组成部分，先绘制二维草图标注各部位的精准尺寸，包括塑壳的外部轮廓尺寸、内部插接口的腔体深度、弹片的排布间距、插针的直径与伸出长度、固定柱的位置与尺寸公差，确保每一处结构都符合RJ45接口的通用行业标准。建模过程中对绝缘塑壳部分采用实体拉伸结合切除命令完成主体轮廓，再对插口边缘做圆角处理模拟实际注塑件的工艺特征，塑壳两侧的定位卡扣与底部的支撑结构单独建模后与主体做布尔合并，还原塑壳的一体注塑成型结构。内部的8根接触弹片是建模的核心细节部分，每根弹片都按照实际的弯折角度做曲面扫描建模，还原弹片接触端的倾斜角度、镀金接触区的凸起结构、以及下端与插针连接的压接部位，弹片之间严格保持等距排布，确保与标准RJ45水晶头的接触片位置完全对应。底部的8根板载插针采用圆柱拉伸建模，还原插针穿过PCB板的直插式结构，插针的长度预留了波峰焊的焊锡余量，塑壳底部两侧的塑料固定柱做了锥形导角设计，模拟实际插件时的导向定位结构。材质渲染阶段，为绝缘塑壳赋予米白色阻燃ABS材质，调整材质的粗糙度参数还原塑壳的哑光磨砂质感；内部接触弹片赋予镀金铜合金材质，添加轻微的金属反射效果模拟弹片表面的镀金层光泽；板载插针与固定金属件赋予锡青铜材质，调整金属质感的明暗度区分不同金属部件的材质差异；渲染时采用柔和的工作室光源，从斜上方打光突出插口内部的弹片结构细节，添加柔和的环境遮蔽效果让各部件的衔接处阴影自然，整体渲染效果清晰展现插座的内外结构特征。设计过程中充分考虑该类插座的实际使用场景，确保模型的结构尺寸可直接用于PCB布局设计参考，各部件的装配关系完全符合实际生产的装配逻辑，没有出现结构干涉、尺寸错位的问题，弹片的弹性形变预留空间也在建模时做了对应体现，还原了接插件插接时的结构活动空间。
