GoPro运动相机专用电池盖结构设计

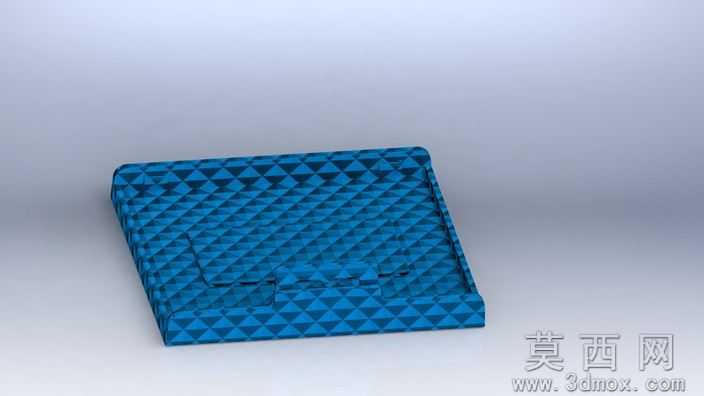

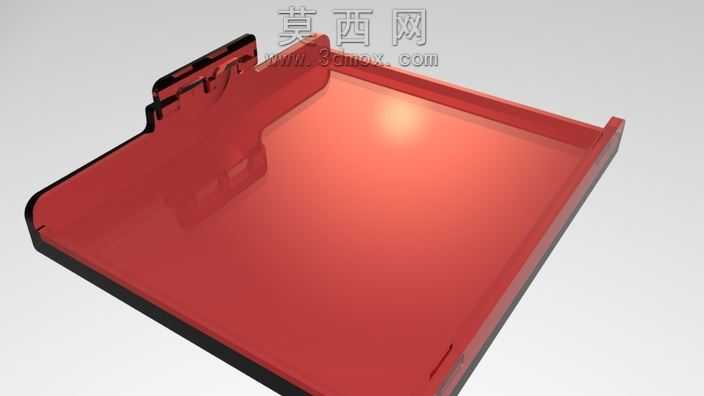

本作品为GoPro高清运动相机配套的电池盖三维建模作品，建模阶段采用SolidWorks完成全参数化结构设计，全程遵循消费类数码配件的尺寸精度要求，严格匹配对应型号GoPro相机的电池仓装配公差，确保成品可实现顺畅的开合操作与稳固的装配契合度。建模过程中首先基于相机电池仓的实测尺寸完成基准面搭建，对电池盖的主体轮廓进行草图绘制，通过拉伸、切除、圆角等基础特征完成主体基体的构建，针对电池盖内侧的定位卡扣结构进行单独的特征细化，确保卡扣的倒扣角度、壁厚尺寸符合塑胶件的成型工艺要求，避免出现注塑生产时的壁厚不均、脱模困难等问题。在细节结构处理上，对电池盖表面的握持凹槽进行了曲面顺滑处理，既保证用户开合电池盖时的手指贴合触感，也避免尖锐棱角带来的使用安全隐患；内侧对应电池触点的避让区域做了精准的尺寸预留，防止电池盖装配后挤压电池触点造成接触不良的问题，同时在盖体边缘设计了一圈微凸的密封筋结构，可配合相机机身的密封槽实现基础的防尘防泼溅效果，适配运动相机户外使用的场景需求。渲染阶段采用Keyshot完成材质与场景搭建，主体材质选用常用的相机配件哑光ABS塑胶材质，调整材质的粗糙度、反射率参数还原真实塑胶件的细腻磨砂质感，场景采用简洁的纯白影棚环境，搭配柔和的区域光照明，多角度呈现电池盖的外观轮廓与内侧结构细节，让观看者可以清晰观察到卡扣位置、加强筋布局、避让槽设计等核心结构。设计思路上围绕运动相机的实际使用场景展开，在保证结构强度的前提下对盖体非受力区域做了合理的减薄处理，控制配件整体重量避免增加相机的额外负重，内侧的加强筋布局经过受力优化，既提升盖体的抗挤压、抗摔落性能，也不会因筋位过多导致注塑生产时出现缩痕、翘曲等不良问题，整体结构完全适配对应型号GoPro相机的电池仓尺寸，可直接用于后续的手板打样、注塑开模生产环节，也可作为数码配件结构设计的参考案例使用。
