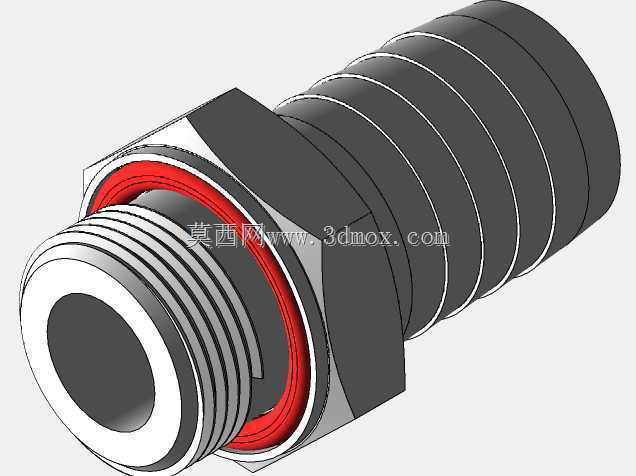

在车间流体管路布设的实际场景里,这类一端带外螺纹、另一端为多环倒刺竹节结构的直通接头,是气动系统、低压输水回路、小型液压辅件管路里最常用的连接件。很多初次做管路布局的设计人员容易忽略接头的安装边界,建模时只画出主体外形,等到现场装配才发现扳手空间不足、软管套接长度不够,或是密封面位置和设备壁面干涉。这套三维结构把接头所有装配相关的特征都完整还原,从前端外螺纹段的牙型轮廓、螺纹根部退刀槽,到中部六角拧动台的对边尺寸,再到后端竹节段每一道环形倒刺的凸起高度、槽底圆角,都按照实际加工逻辑做了实体表达,没有用简化曲面代替关键配合特征。
从功能逻辑拆分,接头前端外螺纹段用于和阀块、泵体、设备壳体上的内螺纹孔对接,螺纹根部预留的环形槽位用来放置红色橡胶密封圈,当螺纹拧紧到位后,密封圈被压紧在接头端面和设备安装面之间,阻断螺纹间隙的渗漏路径。中部六角台是标准扳手受力位,建模时保留了六角的完整棱边和倒角,现场装配时开口扳手或套筒可以完全卡合,不会出现打滑圆角。后端竹节段的多道环形凸棱是软管防脱核心:当橡胶管、PVC软管或聚氨酯气管从端部套入后,每一道倒刺都会顺着软管推入方向滑入,反向拉扯时凸棱会卡紧软管内壁,配合喉箍锁紧后,即便管路内存在0.6到1.0MPa的工作压力,软管也不会从接头上崩脱。
设计这类接头时首先要确定螺纹规格和竹节通径的匹配关系,比如常见的1/4寸外螺纹对应内径8到10毫米的软管,3/8寸螺纹对应内径10到12毫米软管,建模时螺纹大径、中径要符合普通管螺纹公差,竹节段的最大外径要比适配软管内径大0.5到1毫米,过盈量太小软管容易松脱,过盈量太大装配时很难把软管推过所有凸棱。竹节上每一道环槽的宽度要预留软管变形空间,凸棱边缘做小圆弧过渡,避免尖锐棱边割伤软管内壁造成长期使用后开裂。中部六角台的厚度不能过薄,否则扳手拧紧时棱角容易变形,同时六角台到螺纹密封面的距离要留出密封垫圈的压缩空间,不能让六角台直接贴死设备壁面导致密封圈压合量不足。
安装边界方面,接头拧入设备螺纹孔后,六角台外侧要留出至少等于六角对边长度1.5倍的扳手操作空间,竹节段后方要留出相当于软管套接长度1.2倍的直线管路空间,不能在软管刚套上接头的位置就做大角度弯折,否则弯折应力会集中在第一道凸棱位置,长期震动环境下软管会从该处磨破。整套模型把内部贯通流道也做了等径实体处理,流道内壁没有突兀台阶,流体经过时不会产生局部节流涡流,压损可以控制在极低水平。在自动化生产线的气动回路里,这类接头大量布置在电磁阀汇流板、气缸进气口、气源处理件之间,替换管路时不需要拆卸接头主体,只需松开喉箍就能更换老化软管;在小型冷却供水系统里,它可以连接水泵出口和塑料输水管道,耐锈蚀的金属本体可以长期在潮湿环境下工作,密封圈也能适配常规水、压缩空气、低压润滑油等介质。建模过程中所有特征参数化关联,修改螺纹规格、竹节长度、六角对边尺寸时,整个接头实体可以同步更新,结构设计人员可以直接把该模型调入管路装配体,做干涉检查和管路走线规划,提前规避现场装配时的空间冲突问题。
