小型立式风力发电实验装置结构设计

　　这套小型立式风力发电实验装置的结构方案，最初是面向新能源教学演示、户外分布式微电源验证以及小型风能捕获原理试验场景搭建的，整体采用200升标准容积罐体作为核心承载与功能集成基座，原型验证阶段的结构布局完全围绕低风速环境下的风能利用、快速部署安装以及多场景适配需求展开。

　　从实际落地的使用场景来看，这类小型风电装置既可以布置在郊野研学基地作为风能转换原理的演示教具，让学习者直观观察风轮转动、动力传递到电能输出的完整流程，也可以作为偏远无电网区域的临时辅助供电单元，为低功耗监测设备、户外照明负载提供补充电力，还可放置在高校新能源实验室中，用于测试不同风轮构型、拉索固定方式对发电效率与结构稳定性的影响，省去大型风电机组试验所需的高额场地与设备成本。

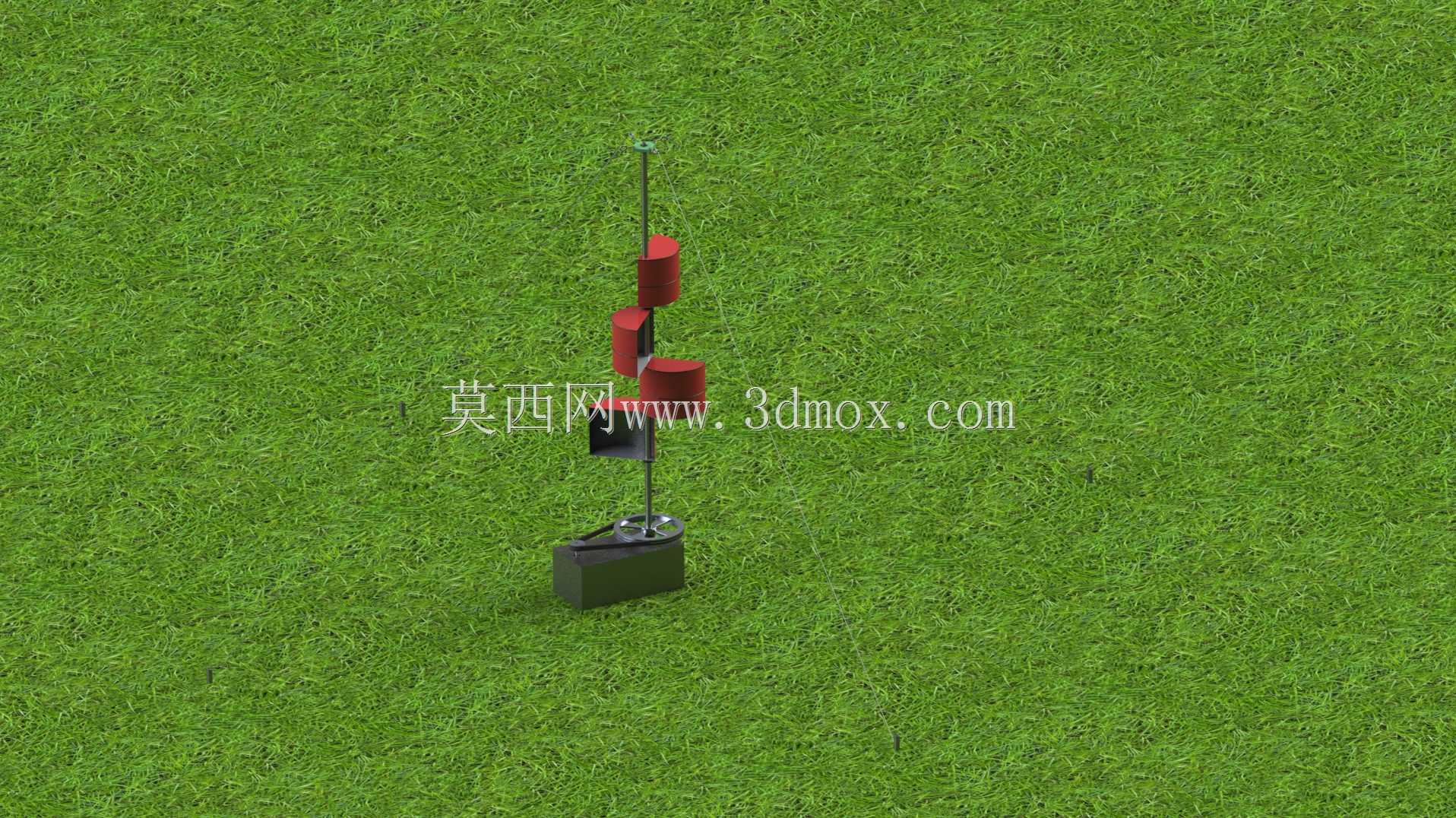

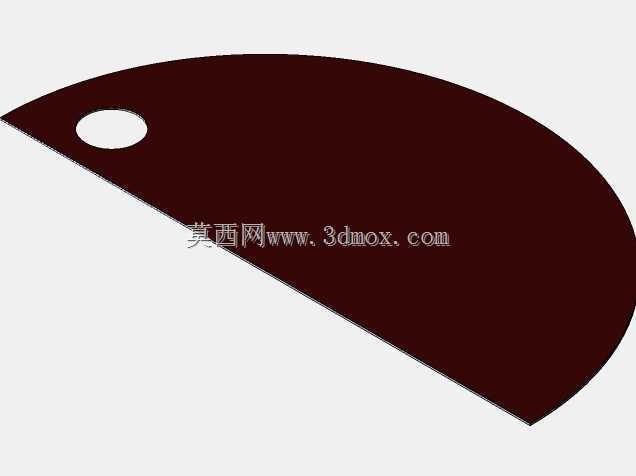

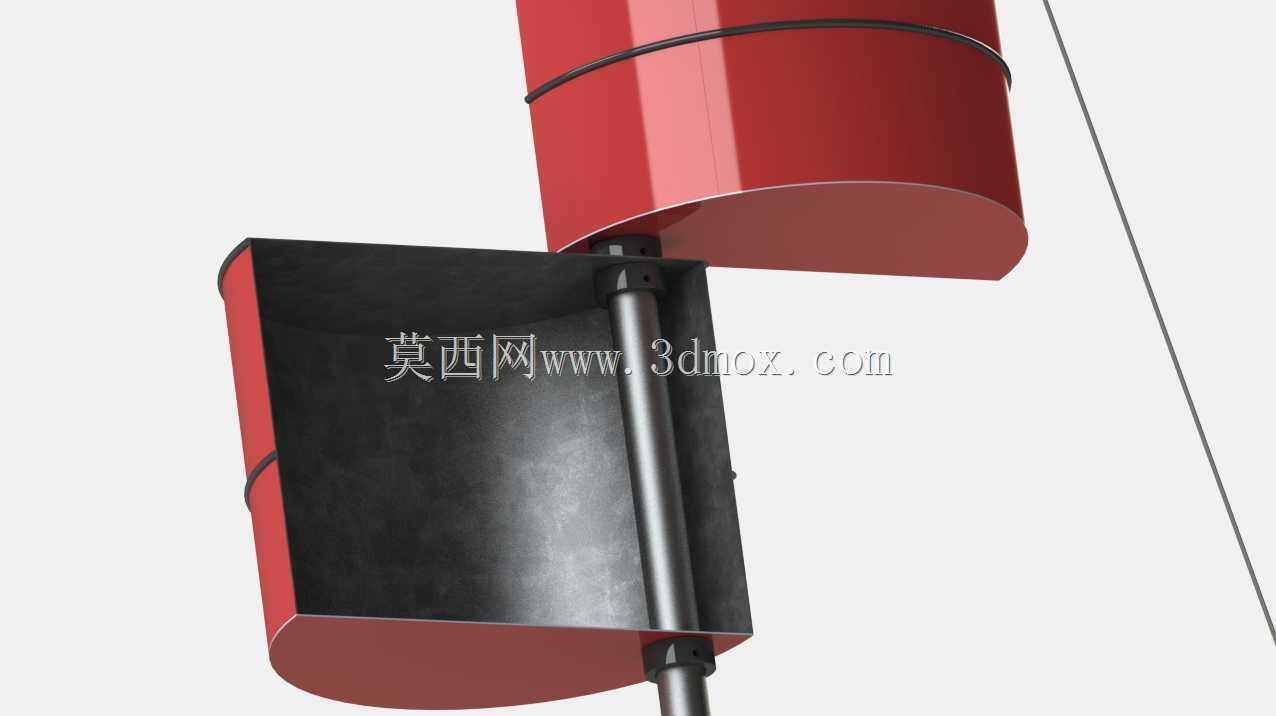

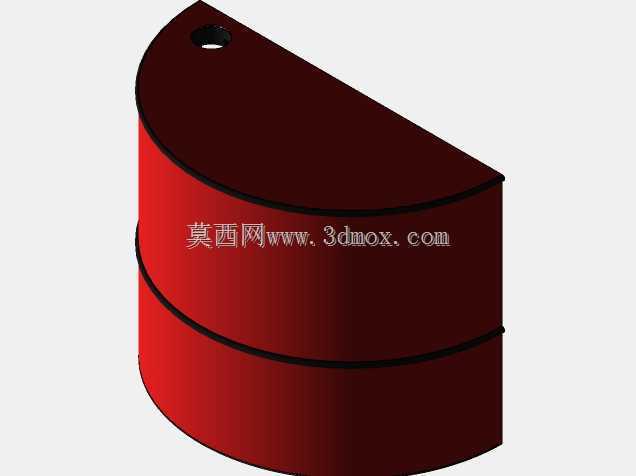

　　装置的核心功能逻辑是将流经风轮的空气动能转化为旋转机械能，再通过底部集成的发电单元转换为可利用的电能，整体采用垂直轴布局设计，区别于常见的水平轴风机，这种构型不需要额外加装偏航对风机构，无论风向从哪个水平方向吹来，风轮都可以正常捕获风能，大幅降低了结构复杂度与后期维护点位。风轮部分采用分层式阻性叶片设计，多层红色功能舱段沿中心主轴依次排布，既可以在低风速下获得足够的启动转矩，也能通过分层结构平衡旋转过程中的径向载荷，避免主轴出现单侧偏磨。

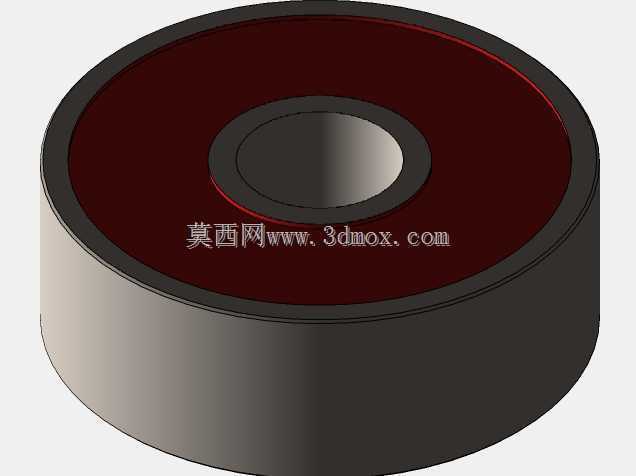

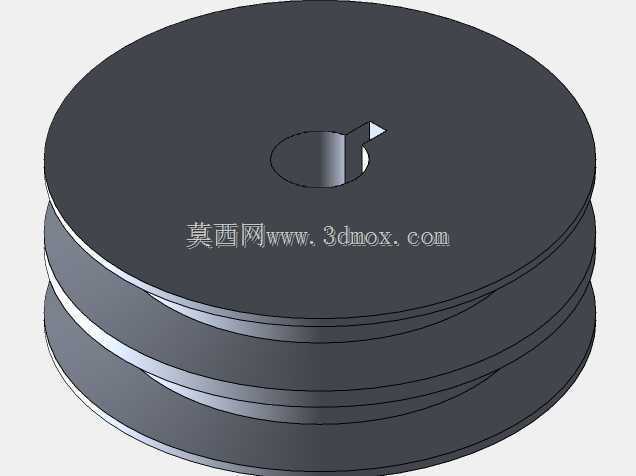

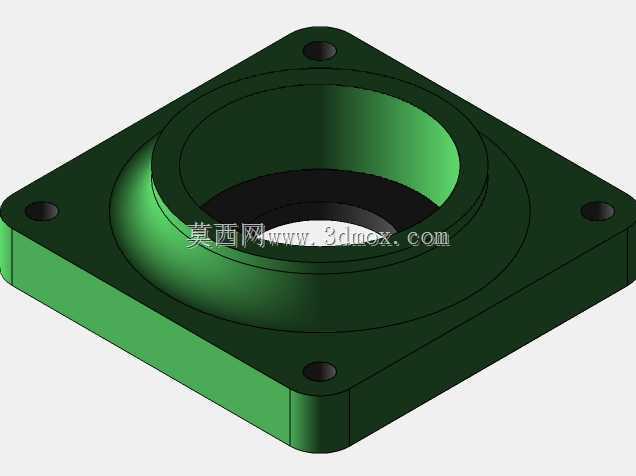

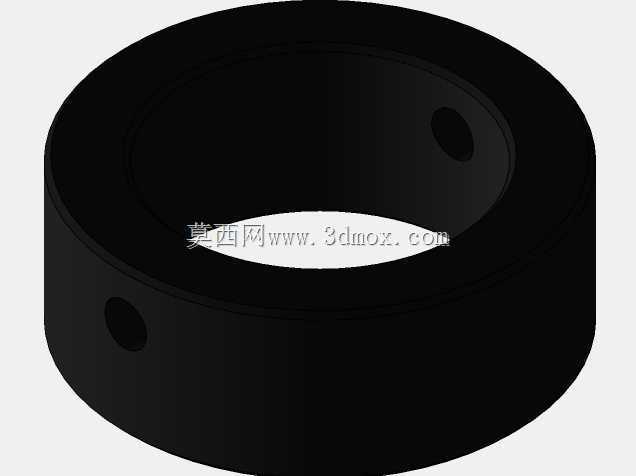

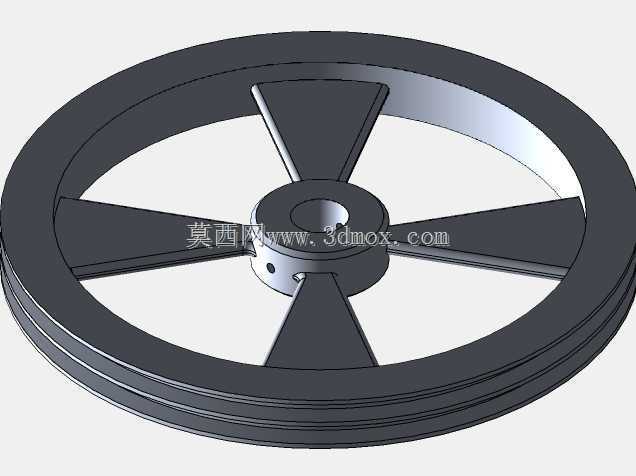

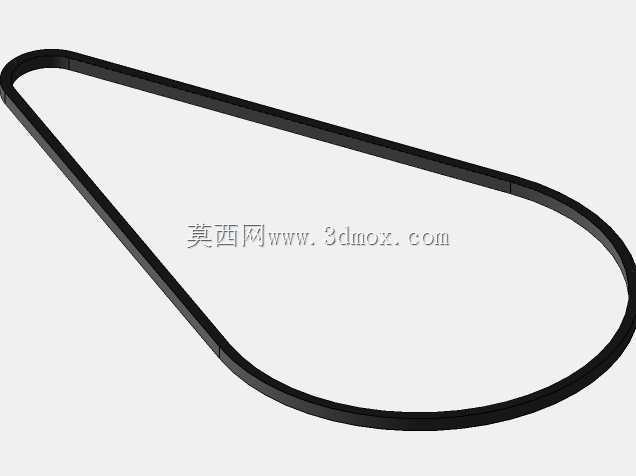

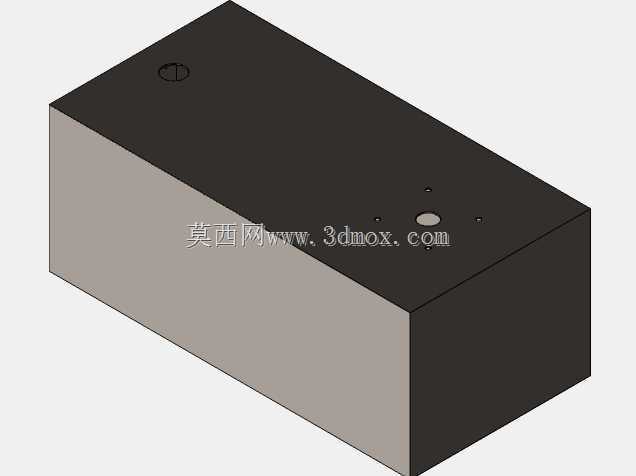

　　设计过程中首先敲定的是基座承载方案，直接选用标准化200升罐体作为底部配重与设备容纳舱，一方面罐体本身具备足够的自重，不需要额外浇筑混凝土基础，在平整地面放置即可获得初始稳定性，另一方面罐体内部的中空空间可以容纳发电机、整流模块、储能接线端子等电气组件，对户外环境下的精密电气部件形成防护，减少雨水、扬尘对发电系统的侵蚀。基座顶部预留了主轴安装法兰与传动组件定位面，动力传递路径从风轮主轴向下延伸，通过回转支承连接到内部发电单元，传动链短、传动损耗低，也方便后期拆解维护。

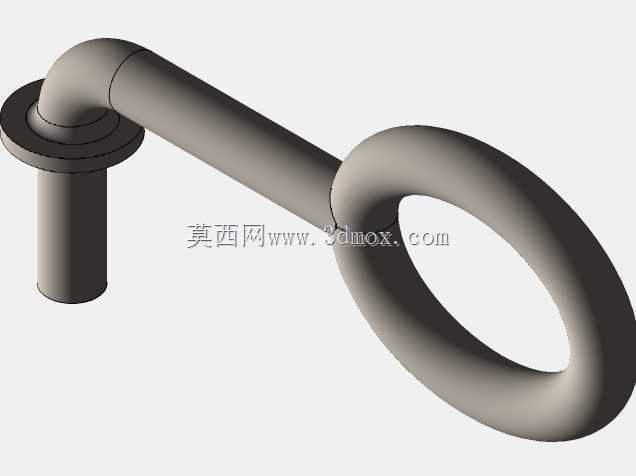

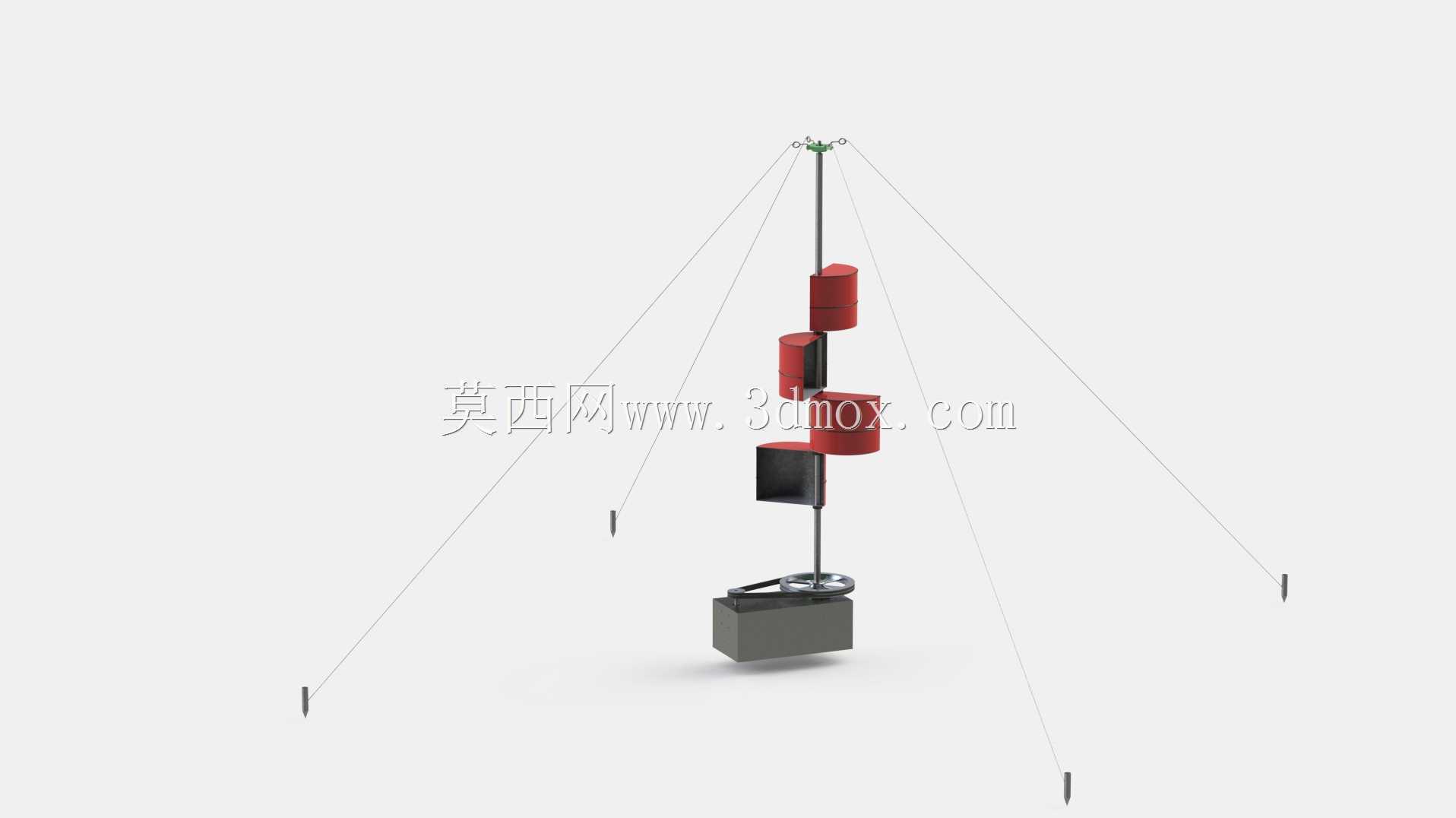

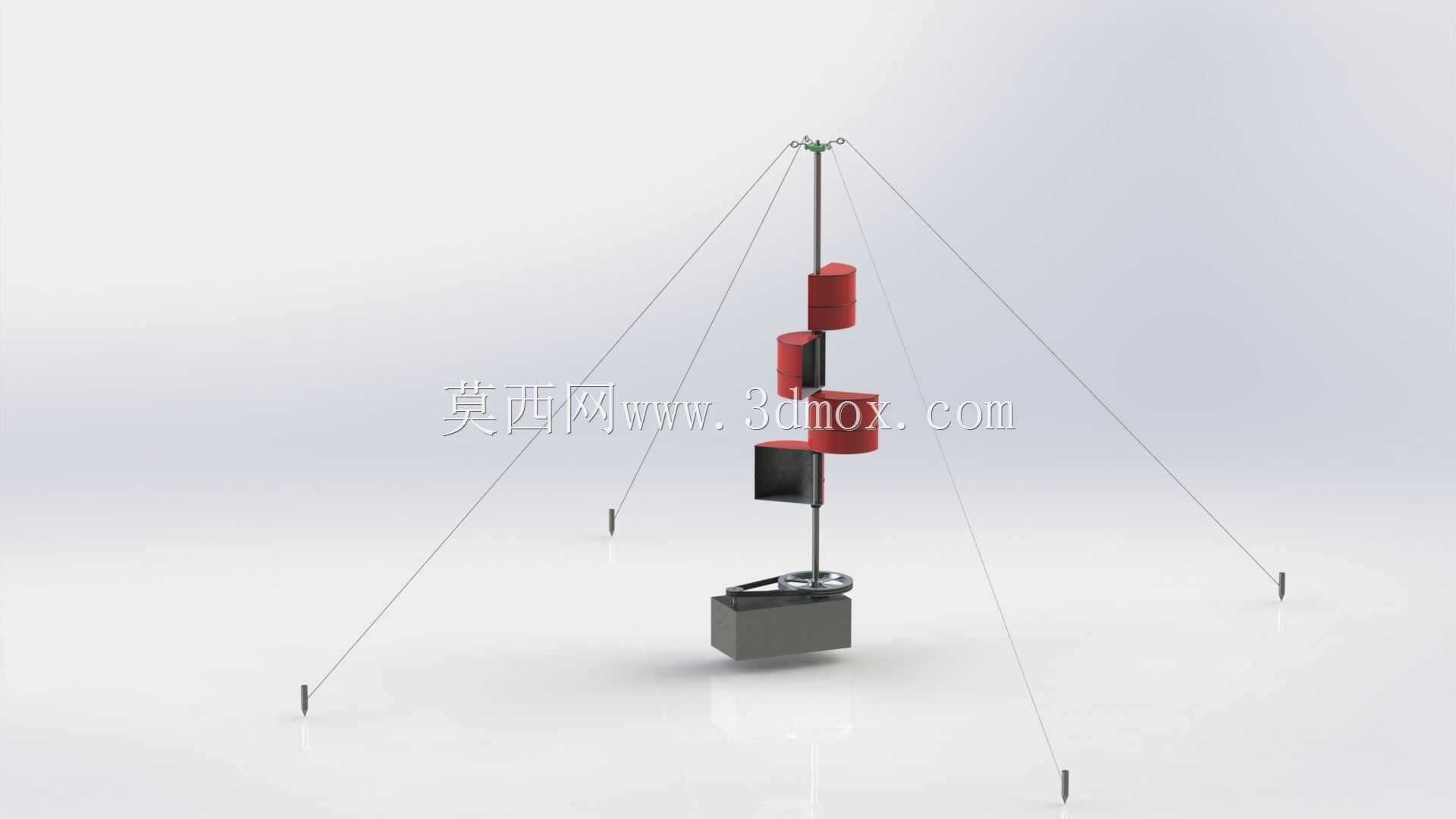

　　考虑到装置整体立柱高度较高，仅靠底部基座的配重无法完全抵御强风工况下的倾覆力矩，设计时在立柱顶端设置了四向拉索锚固结构，四根拉索从塔顶均匀向四个斜下方延伸，末端通过地锚固定在地面，拉索张紧后可以将塔顶受到的水平风载荷直接传递到地面锚固点，大幅降低中心主轴的弯曲应力，这种固定方式和小型通信桅杆、临时气象观测塔的固定逻辑一致，安装时不需要大型吊装设备，两人配合即可完成拉索布设与张紧调整，拆卸转运时也可以快速解除拉索连接，将整机拆分为基座、主轴、风轮三个主要模块，适配短途转运与临时布点的需求。

　　外形尺寸与安装边界方面，整机垂直高度根据实验场景的常规需求设定，底部200升罐体的外径符合标准工业罐体的通用尺寸，占地面积不足一平方米，四个拉索锚固点沿基座中心向外辐射布置，单个锚固点距离中心的距离根据塔高按比例设定，安装时只需要保证锚固点所在地面具备足够的握持力，土质地面可打入钎杆式地锚，硬化地面可采用配重块或膨胀螺栓固定，不需要对场地进行大规模改造。风轮的旋转外径控制在安全范围内，旋转过程中不会和拉索产生运动干涉，所有外露结构件都做了圆角处理，避免实验演示过程中出现磕碰风险。

　　结构建模过程中对所有运动部件做了装配间隙校验，主轴的上下支撑点位分别设置在塔顶与基座顶面，两点支撑的跨距经过校核，既可以控制主轴的径向跳动量，也避免了跨距过大导致的主轴共振问题。分层布置的功能舱段同时兼顾了配重作用，将部分整机重量沿主轴高度合理分布，降低整机重心的同时，也让风轮的转动惯量维持在合理区间，风速出现短时波动时，风轮可以依靠自身转动惯量维持平稳转速，减少输出电压的波动幅度。

　　针对户外使用的防护需求，所有外露金属件都预留了防腐处理的工艺余量，拉索采用镀锌钢结构，连接节点处设置了调节张紧度的螺纹结构，长期使用出现拉索松弛时，可以直接通过螺纹调整张紧力，不需要更换部件。基座罐体的顶部设置了密封检修口，日常检修内部电气组件时不需要吊起整个主轴结构，打开检修口即可完成接线与模块更换操作，整体结构在满足实验演示功能的前提下，尽可能压缩了制造、安装与维护的综合成本，适配小型风能利用场景的实际使用需求。
