叉型铰接式锁止固定支座结构设计

　　这套叉型铰接锁止支座的结构方案，最初是针对户外便携设备、车载挂载附件以及小型工装夹具里频繁出现的快装定位需求展开设计的，日常在工程机械附属挂架、户外摄影器材承载支架、农用小型机具快换接口、生产线工位柔性夹具这几类场景里，这类构件的使用频次非常高。现场运维人员往往需要在不借助额外专用工具的前提下，快速完成配套杆件、功能附件的对位卡装与角度锁止，同时还要承受挂载件带来的径向剪切、交变振动以及偶尔出现的侧向冲击，常规的平板式固定座要么需要额外穿装多颗螺栓，拆装效率极低，要么缺乏径向限位结构，长时间受振后容易出现松脱偏转，这套结构正是围绕这些实际痛点完成的构型优化。

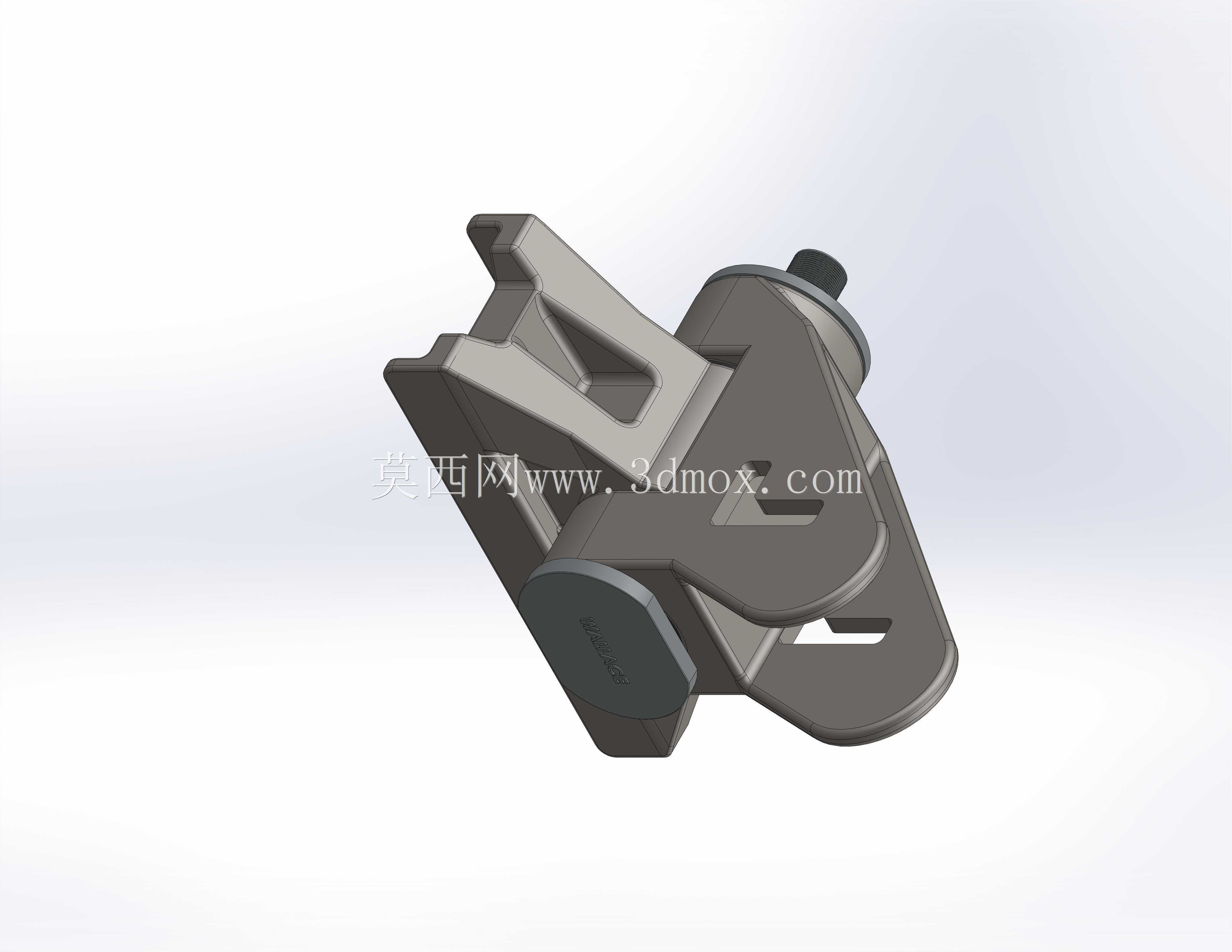

　　从整体构型来看，构件主体采用一体式弯折承载板搭配双侧叉型导向臂的布局，底部承载板做了大圆角过渡处理，既消除了钣金冲压或者铸件成型时的应力集中死角，也让支座和安装基面的贴合面积得到充分保证，板面上预留的长条形避让槽并非多余结构，一方面可以在安装时适配紧固件的小范围位置偏差，抵消基座加工时的孔位公差，另一方面也能作为排屑、排水通道，在户外露天使用时避免泥沙、雨水在支座板面淤积，降低锈蚀卡滞的概率。上部伸出的两组平行叉臂是整个构件的核心功能区，叉臂内侧加工出与配套铰接轴外径匹配的弧形卡槽，开口处做了大角度导入倒角，操作人员对位时不需要将轴件精准对准孔位，只要把轴件往叉口方向推送，倒角面就会引导轴件自动滑入卡槽底部，对位容错率相比封闭式轴孔提升了数倍，在视线受限的高空安装、设备舱狭窄空间作业场景下，这种导向设计能大幅降低对位操作的难度。

　　侧面贯穿布置的圆柱锁止轴是整套机构的防脱核心，轴体一端带有滚花防滑端头，另一端配套限位挡边，当铰接轴完全滑入叉臂卡槽后，旋转侧置的锁止轴，让轴体上的扁位或者偏心段转动到卡槽开口位置，就能直接封死卡槽的脱出路径，哪怕设备在颠簸路面行驶、作业过程中产生持续振动，铰接轴也不会从叉口内意外滑出。锁止轴的转动行程做了机械限位设计，旋转到锁止位时会有明显的到位触感，不需要操作人员额外判断锁止状态，日常巡检时一眼就能看到锁止轴的位置标识，快速确认机构是否处于可靠锁合状态。和传统的开口销、螺栓锁紧结构相比，这种偏心锁止轴不需要反复拆装紧固件，也不存在小零件掉落丢失的风险，在野外作业、高空运维的场景下实用性非常突出。

　　设计过程中对安装边界的校核主要围绕几个维度展开，首先是支座底部安装孔的中心距，按照配套常用的M6、M8紧固件规格预留了足够的边距，安装时紧固件的垫圈边缘不会超出基板轮廓，不会和周边相邻的管线、其他构件发生干涉；叉臂的开口宽度和卡槽深度经过匹配计算，卡槽深度大于配套铰接轴的半径，即使锁止机构处于开启状态，轴件在不受人为外力提拉的情况下也不会直接从卡槽内滚落，避免拆装过程中附件意外坠落。构件整体的外轮廓棱角全部做了倒钝处理，没有尖锐的飞边棱角，操作人员徒手调整安装位置时不会被划伤，符合工装构件的安全设计要求。

　　材质选型方面，量产版本可以采用压铸铝合金成型，在保证整体结构强度的前提下控制构件自重，满足便携设备轻量化的需求；如果是用于重型工装、工程机械挂载的高负载版本，可以改用Q235钢板冲压焊接后做喷塑防锈处理，承载能力可以提升数倍，适配大重量附件的挂载需求。铰接配合的接触面在加工时需要控制合理的表面粗糙度，既保证轴件滑入时顺畅无卡滞，又不会因为配合间隙过大出现晃动量超标的问题，长期使用后如果配合面出现磨损，只需要更换配套的铰接轴衬套就可以恢复配合精度，支座主体本身可以长期重复使用，维护成本很低。

　　在生产线柔性工装的应用场景里，这类支座可以成组安装在工作台面的铝型材框架上，用来快速固定不同规格的定位挡块、传感器安装支架，换产时不需要逐个拧松螺栓，只需要扳动锁止轴就可以快速调整附件位置或者直接更换不同功能的构件，大幅缩短产品线换型的调试时间。在车载附件挂载场景下，支座可以固定在车辆车架或者设备舱侧壁上，用来挂载灭火器、便携工具、辅助照明灯具等附件，车辆行驶过程中的持续振动不会让锁止机构松脱，需要取用附件时单手就可以完成解锁操作，取用效率远高于传统的绑带、螺栓固定方案。
