重载可调式工业合页铰链结构设计

　　做车间防护围栏改造那会，最先卡壳的不是型材选型，反而是围栏门上的合页。常规薄铁皮合页用在1.5米高、挂着钢丝网的钢质围栏门上，开关不到三个月就出现轴套旷量，门体下垂后锁舌对不上锁扣，每次开门都要往上抬着门才能拧开。当时翻了不少外购合页样本，要么厚度够了但安装孔位和现有围栏方管不匹配，要么可调余量太小，没法抵消现场焊接带来的门框变形。后来干脆按现场实际安装边界重新画了这款合页，把页板、转轴、衬套、可调端盖全部拆成独立零件建模，装配后反复核对开关行程和干涉情况，最终落地的结构解决了门体下垂后没法微调的痛点。这款合页的核心使用场景覆盖工业设备防护门、车间隔断围栏门、重型机柜检修门、物流周转箱侧开门几类场景，

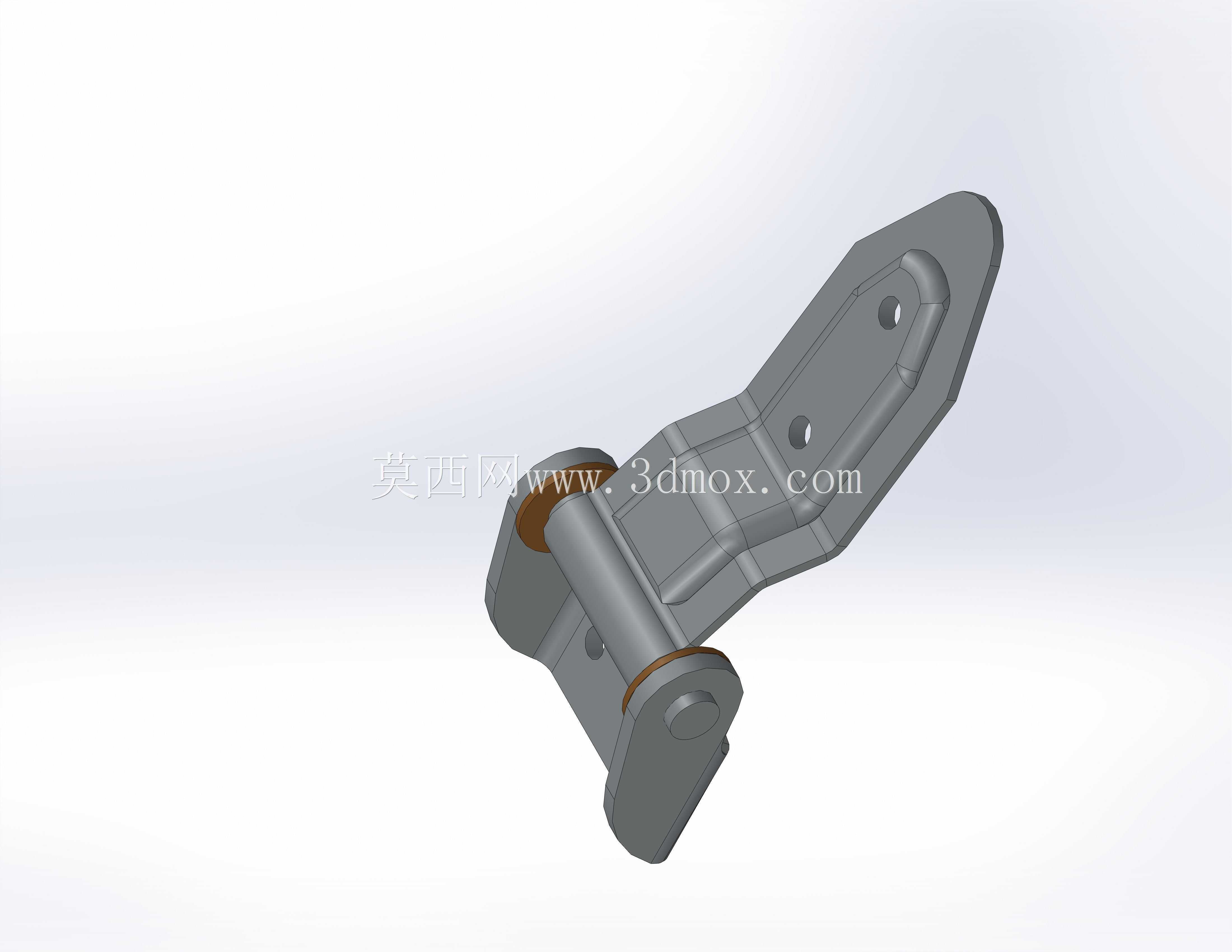

　　单组合页额定承载按80公斤门重设计，两门三铰布置时可以支撑200公斤以内的钢质门体。页板没有采用普通合页的平直薄板结构，而是做了弯折加强筋造型，页板本体厚度预留6毫米，边缘翻边后整体截面刚度比同厚度平板提升40%，门体长期悬挂不会出现页板弯折变形。页板上的安装孔做了沉台设计，选用内六角圆柱头螺钉安装后，螺钉头完全沉入沉台内，门体开关过程中不会和门框发生刮擦，孔位间距按照40方管、50方管的通用安装尺寸排布，现场不用额外打孔就能直接适配常规工业铝型材和碳钢方管门框。转轴部分没有采用页板直接卷边穿轴的低成本结构，而是单独设计了分体式轴座，轴座和页板之间通过定位凸台嵌合，转轴和轴座之间加装了自润滑铜衬套，门体反复开关时衬套承担摩擦损耗，

　　使用多年出现旷量后只需要更换衬套，不用整体更换合页。转轴下端做了偏心可调结构，松开端盖锁紧螺钉后可以微调转轴的轴向位置，带动门体整体上下偏移3毫米的调节量，现场安装时如果门框焊接出现高低误差，或者长期使用后门体下垂，不用拆卸门体就能直接调整页板位置，让锁舌重新对准锁扣。转轴两端的端盖做了全包边设计，把转轴端部完全遮盖，车间内的粉尘、焊接飞溅、喷淋液体不会进入转轴间隙，日常维护只需要半年往轴座注油孔打一次锂基脂就能保证转动顺畅。建模过程中先把门框和门体的方管截面调入装配环境，按照门体全开180度的极限位置做运动干涉检查，确认页板在开门到最大角度时，页板边缘和门框型材之间预留2毫米安全间隙，不会出现硬碰撞。页板的外形轮廓没有做尖锐直角，

　　所有外露边角都倒了R3的圆角，现场安装人员搬运、拧螺钉时不会被锐边划伤，页板表面的加强凹槽顺着受力方向布置，门体重量传递到页板时，应力沿着加强筋分散到整个安装面，不会在螺钉孔位置出现应力集中断裂。安装边界上，合页闭合状态下总厚度控制在12毫米，门体和门框之间的预留缝隙只需要14毫米就能装下，不会出现合页突出门框过多影响外观的问题，两组合页上下安装时的孔位同轴度公差控制在0.2毫米以内，安装后门体转动没有卡滞点。实际试装在车间焊接防护围栏上之后，门体全开、关合测试超过两万次，转轴位置没有出现明显旷量，后期人为把门框一端垫高2毫米模拟安装误差，通过下端的偏心调节结构十分钟就完成了门体对位，不用拆门、不用扩孔，比外购固定合页的现场适配效率高很多。
