Torx星型套筒加长扭力扳手结构

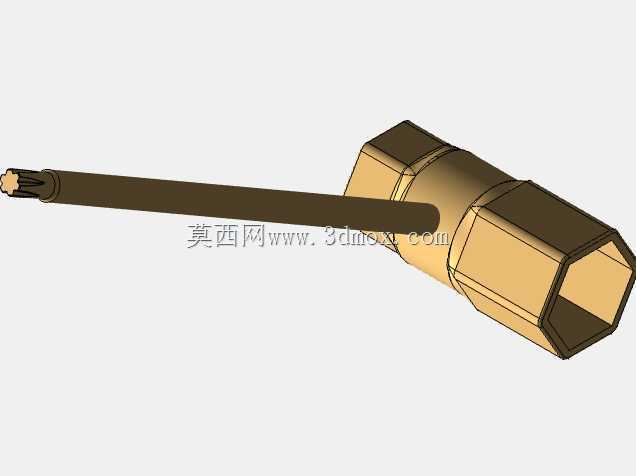

　　该结构围绕发动机舱、变速箱壳体、发电机组机架以及狭小装配工位中的紧固件拆装需求展开，核心是把星型Torx螺钉的扭矩传递路径、加长杆的避让能力和套筒端部的包容结构整合在同一套手动工具中。现场使用时，操作人员常遇到螺钉沉在深孔、被管路或壳体凸台遮挡、普通开口扳手无法垂直贴合的情况，若强行用偏短批头施力，刀头容易从星型槽内滑出，既会损伤螺钉槽型，也可能在高扭矩工况下造成批头断裂。此方案将驱动端做成六角套筒形态，外部可与棘轮扳手、扭力扳手或固定接杆配合，内部按Torx轮廓成型，使六个受力面均匀贴合螺钉头部，降低局部压溃风险。

　　从功能布置看，长杆并非单纯延长力臂，而是承担跨障碍操作的作用。杆身穿过设备外围的管线间隙后，前端套筒能够到达深处紧固件；后端较大的六角套体则为操作者提供稳定握持或接扳位置。扭矩从后端工具输入，经过杆体轴向传递至前端星型工作头，整个传力链尽量保持同轴，避免因偏心载荷带来的附加弯矩。对于需要按规定预紧力装配的工位，后端六角接口可接入校准后的扭力扳手，在达到设定扭矩时释放或提示，从而保证螺纹连接一致性。

　　结构建模时，套筒内腔是重点。Torx槽型不能按普通六方孔简化处理，需要体现星瓣圆弧、槽底过渡和导向倒角，使模型在装配检查时能够真实反映螺钉进入过程。内腔入口设置小角度导入段，便于盲装时快速对准；孔底保留避让空间，防止螺钉顶端与套筒底部硬顶。外壁六角面采用平直棱面与圆角过渡结合的方式，棱面保证扳手夹持不打滑，圆角则降低热处理和锻造过程中的应力集中。加长杆与套筒连接处采用加粗过渡肩，截面变化处不做尖锐台阶，而是以锥面或圆弧连续过渡，这对承受反复扭转的手动工具尤为关键。

　　外形边界方面，长杆直径需要在刚度与通过性之间平衡：过粗会无法穿过狭窄孔位，过细则在大扭矩下产生明显扭转变形。前端工作头外径应略大于螺钉头外接圆，并保留足够壁厚，以承受星型槽侧壁传来的接触压力；后端套筒的六角尺寸按标准扳手接口确定，轴向长度兼顾啮合深度和周边空间。若用于汽车火花塞附近或深腔设备维护，杆身长度应保证操作者手部位于障碍外侧，同时不能因过长而在密集管路中发生干涉。

　　材料与工艺思路上，这类工具通常选用合金工具钢或铬钒钢，整体经淬火回火获得较高表面硬度和芯部韧性。三维结构中应预留拔模斜度、锻造分模面和后续机加工基准；六角外表面、套筒内腔及星型工作面属于关键配合区域，需在模型阶段保持规则几何，便于数控加工或成型刀具加工。表面可做发黑、镀铬或喷砂处理，以提升防锈能力和握持识别度。

　　在维修与装配场景中，该工具既适用于生产线旁的定扭矩紧固，也适用于售后检修中的深位螺钉拆卸。设计时还需考虑左右手操作空间、扳手摆动角度以及螺钉周围是否有软管、线束、散热片等障碍物。通过三维装配验证，可以检查杆身是否与壳体发生碰撞、套筒是否完全套入螺钉头、后端扳手是否有足够旋转行程。相比零散接杆与普通批头组合，一体化加长套筒结构在同轴度、受力稳定性和深孔可达性上更有优势，能够减少打滑、崩齿和螺钉损伤，适合作为机械设备维护、汽车检修和车间装配中的常用五金工装。
