车载高压配电开关单元结构设计

　　该高压开关单元主要面向新能源车辆高压电气系统的集中配电与安全管控场景，承担动力电池模块与各类高压用电设备之间的连接、分断、状态采集及绝缘监测任务。在整车电气架构中，这类装置通常布置于电池包输出端与驱动电机控制器、空调压缩机、PTC加热器、直流变换器、车载充电机等负载之间，相当于高压回路的枢纽节点。

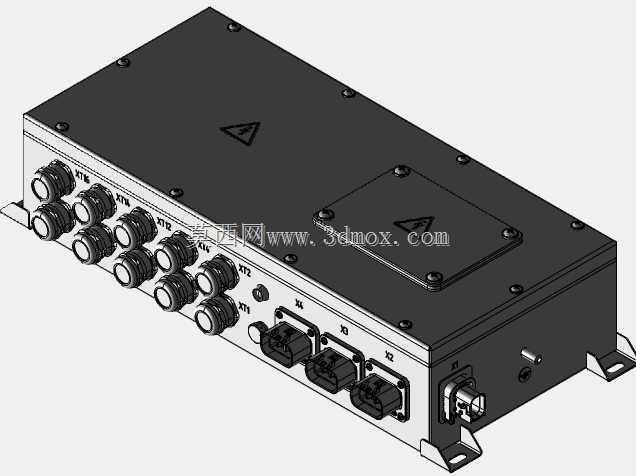

　　从结构外形看，整机采用封闭式金属盒体，长宽高边界约为500mm、230mm、118mm，重量约12kg。盒体上盖通过多颗螺钉与下壳体连接，形成连续的密封与屏蔽界面；侧面预留安装支耳，支耳上开设固定孔，便于通过螺栓将整机固定在车架或设备安装梁上。建模时需要重点核对安装孔位、周边连接器插拔空间以及盒体与线束弯曲半径之间的关系，避免在整车布置阶段出现干涉。

　　前面板接口布局体现了明显的高压、低压分区思路。左侧集中布置多组圆形高压连接器，用于不同功率回路的接入与输出；连接器采用螺纹锁紧结构，能够在振动环境下保持连接可靠，并降低误插、松脱风险。右侧及下部设置矩形低压信号连接器，用于CAN 2.0B通信、控制信号、状态反馈和辅助电源接入。高压接口与低压接口在空间上保持距离，既有利于线束走向整理，也能减少高压扰动对信号链路的影响。

　　盒体顶部设置有警示标识区域，提示内部存在高压危险。上盖还集成局部盖板结构，可用于内部维护、熔断器或关键模块检修。实际结构设计中，这类盖板通常需要兼顾防护等级、接地连续性和拆装便利性；螺钉位置沿密封面均匀分布，以保证压紧力一致。三维建模时应将密封圈、螺钉、连接器尾夹和接地片等细节一并表达，否则后续进行装配校核时容易遗漏工艺间隙。

　　功能层面，该单元不仅是简单的接线盒，还集成高压回路分配、继电器控制、预充管理、熔断器保护、绝缘监测和通信交互等能力。系统可通过CAN总线与整车控制器交换状态信息，上报高压回路电压、电流、接触器状态及绝缘故障等信号。对于5路低电流连接通道，设计上需要分别考虑线径、载流量、温升和接插件锁紧方式；对于主功率回路，则应关注铜排截面积、折弯半径、固定绝缘间距以及维修断开后的安全防护。

　　在设计思路上，盒体采用钣金或机加工金属壳体的可能性较高，外壳既承担机械保护作用，也提供电磁屏蔽和接地通路。内部通常按功率层、控制层和监测层分区布置：铜排和高压接触器靠近功率接口，控制板与通信接口靠近低压连接器，绝缘监测模块则与高压采样点保持规范爬电距离。结构工程师在完成数模时，需要同步检查电气间隙、爬电距离、线束固定点和维护工具操作空间，而不能只停留在外观还原。

　　安装边界方面，整机质量较大，底部和侧向支耳需要能够承受车辆运行中的冲击与振动；连接器前方应保留足够的插拔与线束弯折空间，盒体上方也要保留螺钉拆装和盖板开启空间。若设备安装在密闭舱体内，还应结合高压器件发热情况评估自然散热路径，必要时在壳体表面增加散热筋或预留通风、导热界面。该模型对理解新能源高压配电盒的接口排布、壳体密封、整车安装和高压安全设计具有较强参考价值。
