多规格尼龙电缆防水密封锁紧接头

　　这套三维结构覆盖了现场布线里最常用的一组尼龙电缆固定头，从短款直式锁紧件到带加长防折弯尾套的规格都做了完整建模，核心作用是把穿入机柜、接线盒或设备壳体的线缆在开孔位置牢牢固定，同时在穿线界面形成连续的密封与应力释放。做电气柜排布时，柜体底板或侧壁的穿线孔不能只留裸孔，线缆长期受拖拽、振动会磨破外皮，粉尘和喷淋水也会顺着间隙进入柜内；这类接头就是装在开孔处，先靠尾部六角螺母把本体夹紧在钣金面板上，再旋紧前端压帽，让内部弹性密封环均匀包裹电缆外护套，既限制线缆轴向窜动，又把孔位的防护等级提上来。

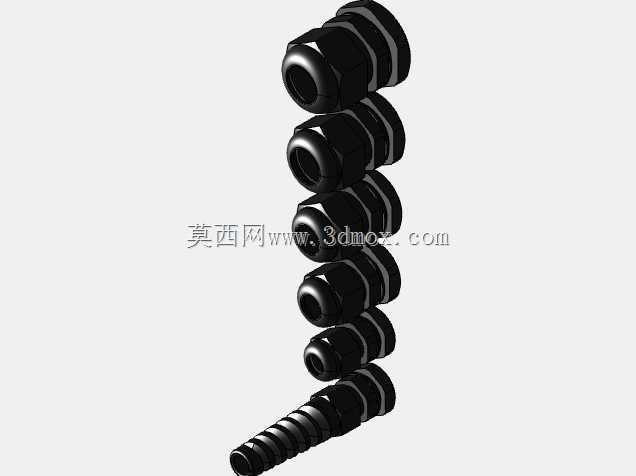

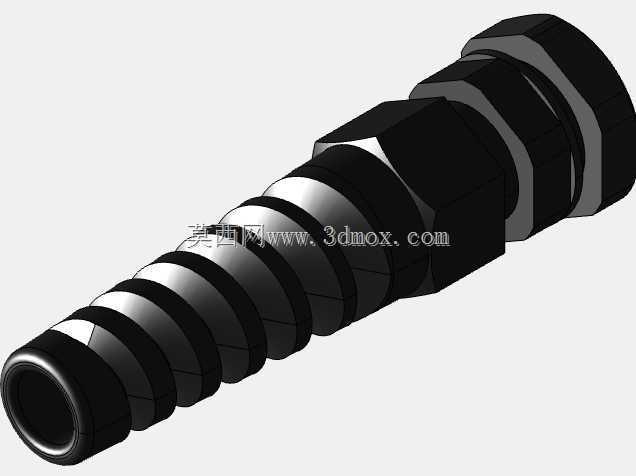

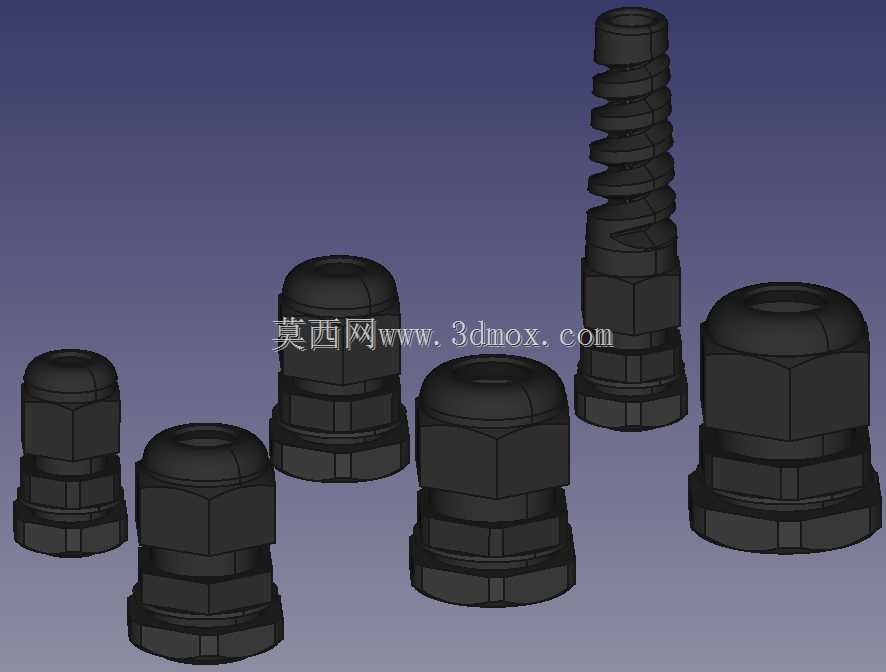

　　建模时先按不同适用线径拆分规格：小尺寸款对应信号线缆、细控制线，整体高度低，适合柜内走线空间局促、门板与元器件间隙小的位置；大尺寸款适配动力电缆，六角对边、螺纹段长度都随规格放大，保证扳手拧紧时有足够受力面；其中带螺旋长尾套的款式，在接头出线端延伸出一段分段减薄的柔性防折结构，线缆从接头引出后若反复摆动、弯折，弯曲应力会被螺旋槽逐段分散，避免线缆在压帽出口处形成死弯、断芯，这类结构在移动设备、拖链附近或者门体活动段的布线中尤其实用。

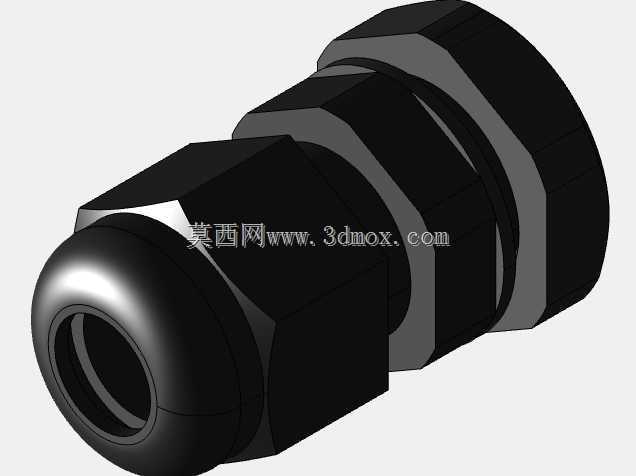

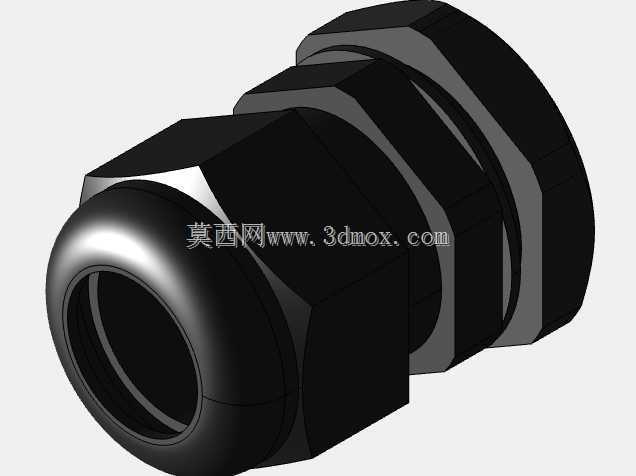

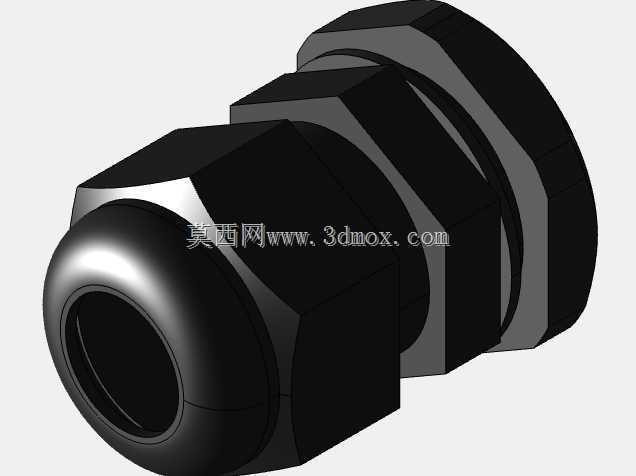

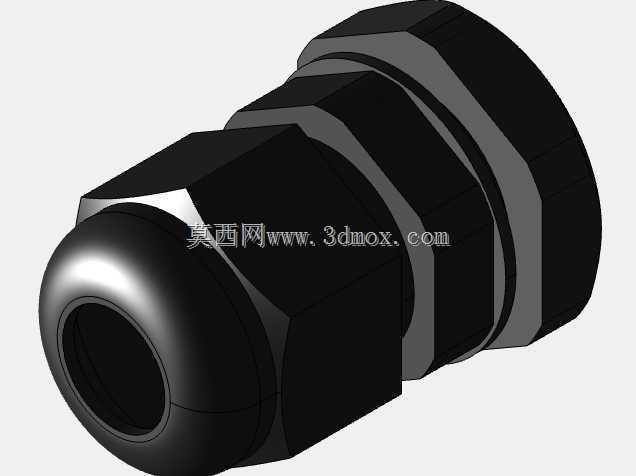

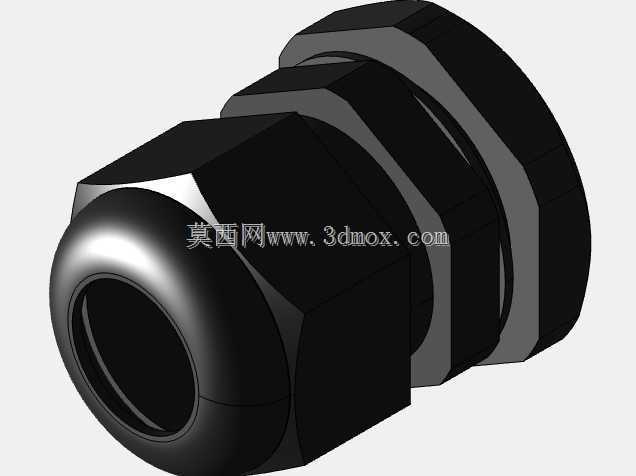

　　外形与安装边界方面，每个规格都完整保留了外螺纹穿板段、尾部锁紧六角螺母、中部本体六角台、前端压帽以及内部密封夹持的配合轮廓：面板开孔需匹配接头公称螺纹外径，开孔边缘留足螺母旋转的操作空间，相邻接头排布时要以六角对边尺寸为基准留出扳手间隙，不能只按螺纹中心距卡点，否则现场装配时扳手无法落位。密封段的内孔随适配线缆外径设置区间，选型时要让电缆外径落在密封环的有效夹持范围内，过细则压不紧、漏液且线缆松动，过粗则密封环过度压缩、长期老化开裂。

　　从结构设计逻辑看，本体的六角台一方面用于拧紧时卡位防转，另一方面作为面板密封的压紧端面，装配时通常在端面与柜体之间加装平垫片，弥补钣金板面的轻微不平；压帽外表面的防滑棱与六角位兼顾手拧预紧和扳手终紧，现场布线时可先徒手带正螺纹，再用扳手按合适力矩锁紧，避免尼龙件过拧滑牙。长尾套的螺旋槽深度逐段变化，靠近接头根部的槽较浅、刚性更强，向末端逐渐变柔，既支撑线缆保持顺直走向，又允许末端随设备小幅摆动。

　　实际应用场景里，这类接头广泛用在户外配电箱、机床接线腔、自动化生产线的传感器布线、风电或港口设备的室外接线盒中：短款多用于固定安装的静态线缆，追求紧凑布局；长尾款则用在线缆会随部件移动、门体开合的位置，替代额外加装的防折弹簧，减少装配零件数量。整套模型把各规格的外形比例、螺纹长度、螺母厚度和夹持区间都按工程实物还原，结构工程师在做柜体穿线布局时，可以直接调用对应规格核对开孔位置、安装间距与线缆弯曲半径，提前排查接头与柜内线槽、端子排的干涉问题；做装配工艺的人员也能据此预判拧紧工具的操作空间，让现场布线的固定、密封与线缆防护在设计阶段就落实到位。
