帕托拉CP-018壁挂式壳体结构设计

项目分类:通用五金配件 发布时间:2024-01-26 ID:725809
  • 帕托拉CP-018壁挂式壳体结构设计

  在工业现场的传感采集、小型控制单元部署场景里,这类壁挂式壳体的使用占比一直不低,很多现场的边缘采集模块、小型信号转换单元、门禁配套的控制模组,都会选用这类结构紧凑、安装便捷的壳体作为承载结构。不同于大型机柜的落地安装需求,这类小型壁挂壳体的核心设计目标,是在有限的空间内完成内部电路板、接线端子的容纳,同时兼顾现场安装的便捷性与长期使用的防护能力。

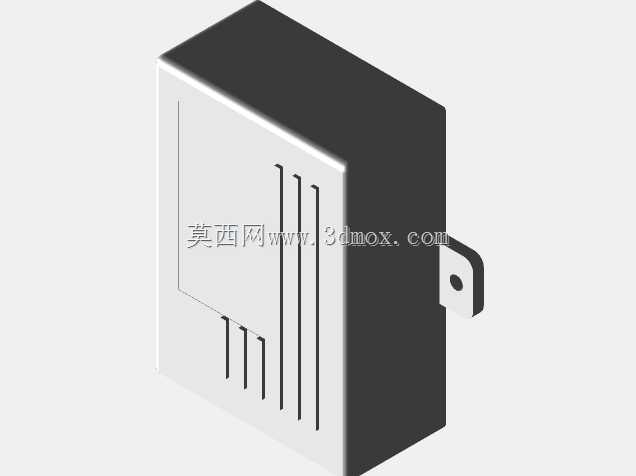

  从结构形态来看,该壳体采用长方体主体构型,主体分为前后两个装配部分,前壳表面做了竖向的格栅式开槽设计,这类开槽并非装饰性结构,一方面是为内部发热功率不大的电子元件提供自然对流的散热通道,避免密闭壳体内热量累积导致元件工作温度超标,另一方面格栅的竖向排布也能在一定程度上阻挡大颗粒灰尘直接溅入壳体内部,兼顾散热与基础防护的平衡。壳体侧面延伸出带安装孔的固定耳,这个固定耳的位置设计经过了安装场景的适配,安装孔中心与壳体背面保持了足够的间距,现场安装时可以直接通过膨胀螺丝或者自攻螺丝将壳体固定在墙面、设备侧壁、支架立面上,不需要额外加装安装转接件,能大幅减少现场安装的配件准备工作。

  设计这类壳体的时候,首先要明确内部元件的排布边界,先根据内部电路板的尺寸、接线端子的插拔空间预留内部腔体的净空间,前壳与后壳的配合面需要做止口结构,既可以提升装配时的定位精度,也能在配合处形成弯折的缝隙路径,减少灰尘、溅水从装配缝隙进入壳体内部的概率。固定耳的厚度需要做针对性加强,因为现场安装拧紧紧固件的时候,如果耳片厚度不足,很容易出现应力集中导致耳片开裂的问题,通常会在耳片与主体连接的位置做圆角过渡,分散安装时的应力。前壳的格栅开槽宽度需要控制在合理范围,既要保证通风面积满足散热需求,也要避免开槽过大导致异物容易进入内部,同时格栅的筋条厚度要兼顾注塑成型的工艺性,避免出现缩痕、填充不足的成型缺陷。

  安装边界方面,该壳体的背面为平整贴合面,安装时可以与安装基面完全贴合,不会出现晃动间隙,固定耳上的安装孔孔径适配常规的M4或者M5规格紧固件,两个固定耳的间距经过标准化设计,适配现场常见的安装孔位排布,不需要现场重新打孔定位。壳体的边角位置做了小圆弧过渡,既可以避免锐边在安装维护时划伤操作人员,也能提升壳体整体的结构强度,减少边角位置受撞击时的破损概率。前壳与后壳的装配可以采用卡扣配合加螺丝紧固的组合方式,日常维护时拆卸便捷,长期使用也不会因为卡扣老化导致壳体松脱。

  在实际应用中,这类壳体可以适配多种小型电气单元的安装需求,不管是工业现场的温湿度采集节点、小型继电器模组,还是民用场景的门禁控制模块、小型信号放大器,都可以通过调整内部安装柱的位置,适配不同规格的电路板安装需求。壳体的外形尺寸紧凑,不会占用过多的安装空间,在空间局促的设备侧壁、弱电井墙面都可以顺利安装。表面处理可以根据使用场景选择不同的方案,普通室内场景可以采用常规的哑光塑面处理,在有一定腐蚀风险的场景,可以选用耐候性更好的表面涂层,提升壳体的环境适应能力。

  从建模逻辑来看,构建这个壳体模型的时候,首先要确定主体的基准平面,先拉伸出主体的基本方块形态,再拆分前后壳的分型面,之后在分型面位置做出止口结构,再切出前壳的格栅槽,注意每个格栅槽的拔模角度设置,满足注塑成型的出模要求。之后在壳体侧面做出固定耳结构,在耳片位置切出安装孔,同时在耳片与主体的连接位置做出加强圆角,最后在壳体内部做出电路板安装柱的结构,安装柱的高度要匹配电路板与壳体内壁的安全间距,避免电路板上的元件与壳体内壁发生干涉。整个建模过程需要时刻关注壁厚的均匀性,避免出现壁厚突变导致的成型缺陷,所有的转角位置都要保留合理的圆角,既符合工艺要求,也能减少应力集中的问题。
