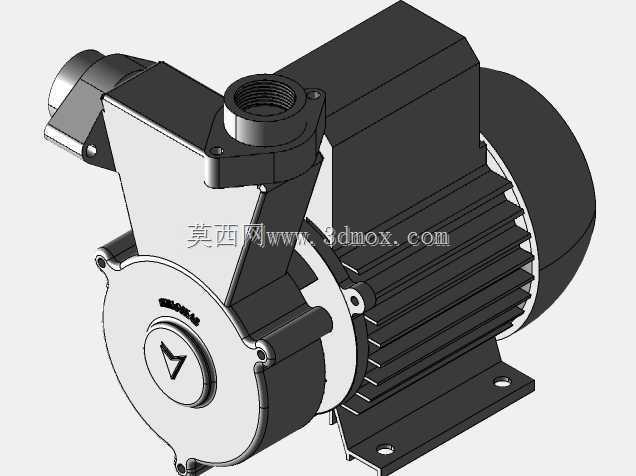

一寸口径自吸式高压离心水泵整机结构

　　这套自吸式高压水泵整机结构，面向小型给排水、管路增压、浅层取水、园林灌溉、小型工业循环水以及临时输水场景开发，泵体与驱动电机采用同轴直联布局，取消了冗长的中间传动部件，整机轴向尺寸紧凑，在设备舱、移动供水机组、小型泵站机架内布置时占用空间更小。从现场安装边界来看，泵组底部设置一体式铸造安装脚，两个脚面预留螺栓过孔，安装时可直接固定在槽钢底座、混凝土预埋钢板或者机组焊接机架上，安装脚的受力点靠近电机轴承与泵体支撑区域，运行时整机倾覆力矩小，地脚承载分布均匀。泵体进出口采用一寸通径接口，接口端加工内螺纹，现场配管时可直接对接标准一寸外螺纹水管或者加装转换接头适配软管，进出口轴线高度差与泵腔流道走向匹配，吸入侧位于泵体上部侧向位置，压出侧沿泵壳切线方向布置，这种流道布局符合自吸离心泵的气液分离逻辑，首次灌水后再次启动无需反复灌泵，能够在吸入管路存在少量气体的工况下快速建立真空并完成抽水。

　　从结构设计思路上，泵壳采用涡壳式流道，叶轮容纳腔与涡壳扩散段平滑过渡，水流从叶轮外缘获得动能后，沿涡壳断面逐渐扩压，将速度能转化为压力能，从而获得高于普通清水泵的出口压力，满足高层供水、远距离喷淋、管路末端增压等需要一定扬程的工况。泵壳前端设置圆形检修端盖，端盖通过周向螺栓紧固在泵体上，端盖中心预留轴端标识与密封容纳空间，后期检修叶轮、清理流道内杂物时，无需拆解整个泵体与电机的连接，仅拆除前端盖即可接触叶轮腔，维护便利性较好。泵体与电机的连接法兰位于两者中间，法兰面设置定位止口，保证泵轴与电机轴的同轴度，避免因两轴不同心造成的机械密封偏磨、轴承发热和运行振动超标问题。

　　驱动部分采用风冷异步电机结构，电机外壳沿轴向布置密集散热筋，散热筋沿圆周方向均匀分布，电机尾部内置散热风叶，运行时风叶驱动空气沿散热筋表面轴向流动，将电机定子绕组产生的热量持续带走，即使在夏季露天或者通风略差的设备间内，也能维持电机温升在允许范围内。电机后端盖与前端盖共同支撑转子轴，轴承位与机座采用过盈配合，转子动平衡等级满足泵组高速旋转要求，整机运行时振动幅度控制在较低水平。接线盒位于电机壳体顶部，盒体采用凸起式防护结构，现场接线时电缆从接线盒接口引入，内部端子排完成三相或者单相电源连接，接线盒外部轮廓避免积水死角，适配潮湿的泵房使用环境。

　　选型布置时需要重点核对几个边界尺寸：首先是整机长度方向，从泵体最前端端盖到电机后端风罩的总长度，要在安装机架上预留足够的轴向空间，同时在泵体进出口侧留出操作扳手的空间，方便管道螺纹拧紧与后期拆卸；其次是高度方向，从底部安装脚底面到泵体顶部接口端面的总高度，决定了进水管道的最低排布高度，吸入管布置时要尽量减少上凸弯管，避免形成气囊破坏自吸能力；第三是安装脚的孔距，底座上的预埋螺栓或者钻孔位置需要和泵脚孔位一一对应，底座平面的平面度需要控制在合理范围内，避免强行紧固地脚螺栓造成泵壳或者电机法兰产生内应力，运行后出现裂纹或者密封渗漏。

　　功能特性层面，这款泵兼顾自吸能力与输出压力，相比普通浸没式潜水泵，它可以安装在液面以上的机房内，日常巡检、加注润滑脂、检查密封状态都更加方便；相比大型多级离心泵，它的流量与扬程匹配小型用水场景，电机功率匹配合理，不会出现大马拉小车的能耗浪费。泵体过流部件的壁厚按照承压工况设计，涡壳高压区的壁厚适当加厚，能够承受出口阀门短时关闭产生的水锤压力，避免泵壳开裂。机械密封安装在泵轴穿过泵壳的位置，密封腔同时接触输送水体与大气侧，密封面采用耐磨配对材料，既能防止高压水从泵腔向外泄漏，也能阻止外部空气进入吸入侧破坏真空。在三维建模过程中，所有配合面都按照实际装配关系还原：涡壳内部流道、叶轮叶片曲面、密封件安装槽、电机散热筋、接线盒内腔、地脚螺栓孔、螺纹接口的牙型都做了对应表达，结构工程师可以直接基于该模型完成泵组底座设计、管路干涉检查、安装空间校核，也可以在此基础上衍生不同功率、不同接口材质的变型产品，缩短整套供水设备的开发周期。现场配管时，吸入管管径不建议小于泵进口口径，避免吸入阻力过大导致气蚀；出口侧建议加装压力表与止回阀，停机时止回阀可以阻止高压水倒流，避免水锤反向冲击叶轮。
