12V24V通用无刷直流水泵结构设计

　　这套无刷直流水泵结构主要面向小型水循环、冷却循环、水族供水、设备散热以及低压流体输送场景。与传统交流水泵相比，它采用直流无刷驱动方式，能够在12VDC或24VDC低压条件下工作，适合安装在对用电安全、体积占用和连续运行稳定性要求较高的设备内部。实际工程中，这类泵常见于小型冷水机、激光设备冷却回路、电脑水冷系统、医疗仪器循环单元、园艺灌溉、太阳能供水以及小型喷泉系统。由于泵体可以潜入水中工作，也可以在管路充满水的条件下进行闭式循环，因此在结构设计时需要同时考虑进水路径、出水方向、安装固定、密封边界和电气隔离。

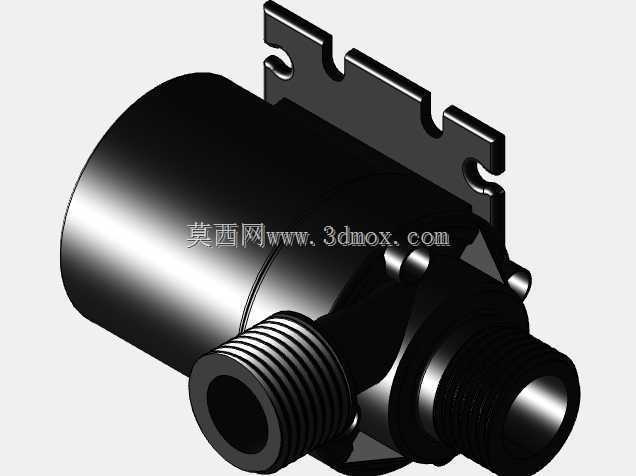

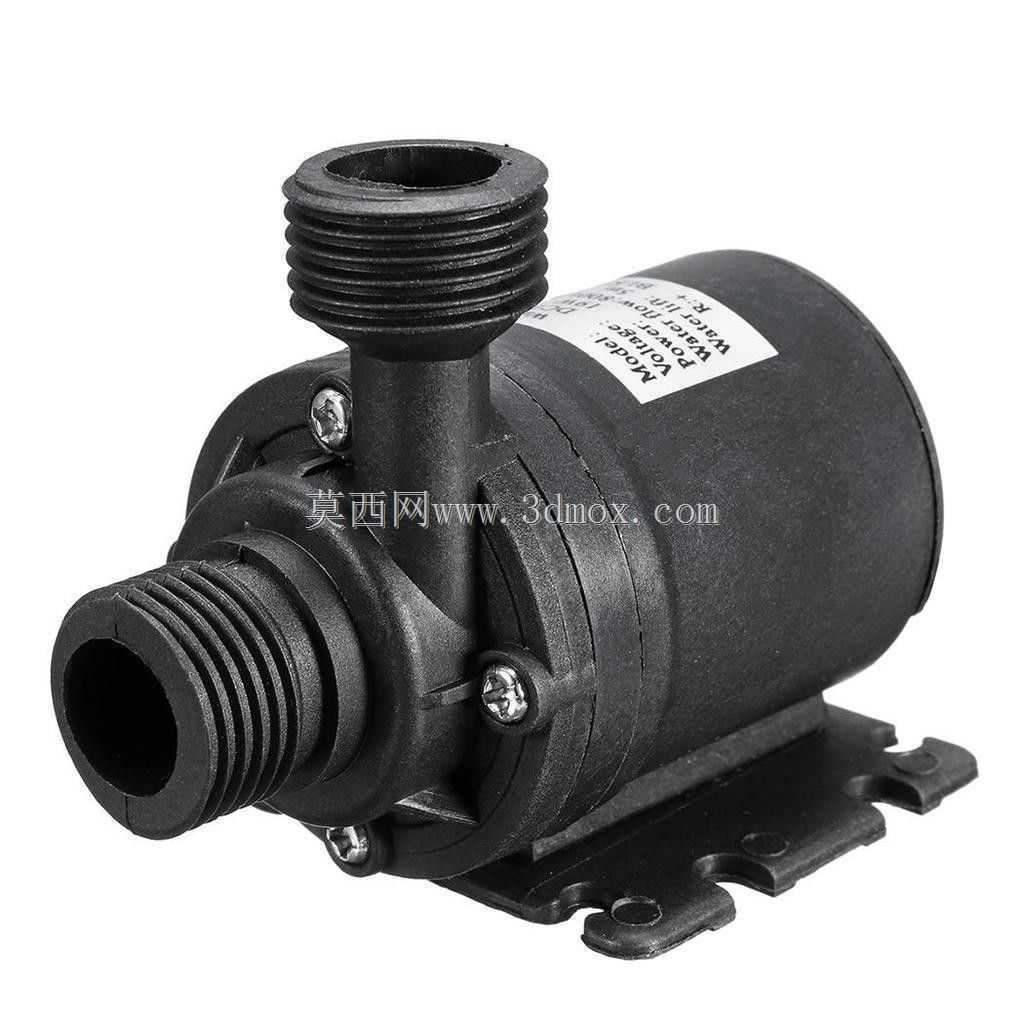

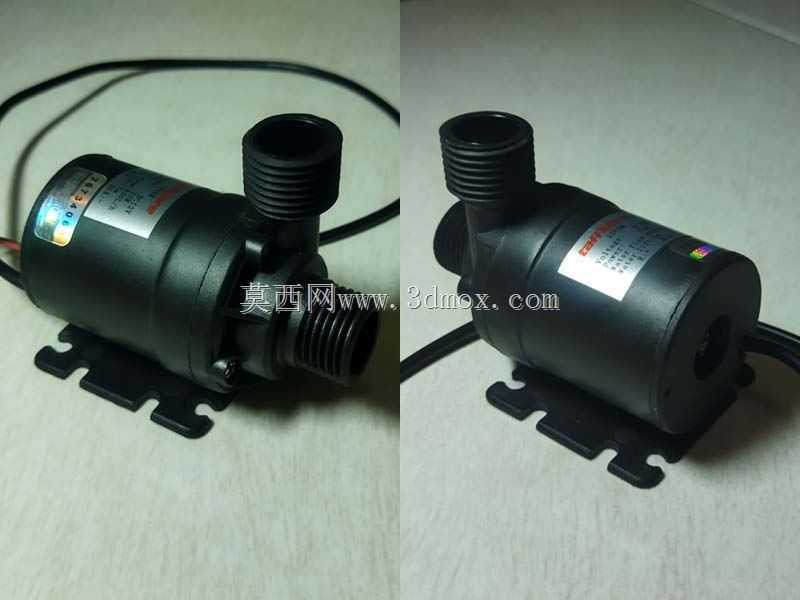

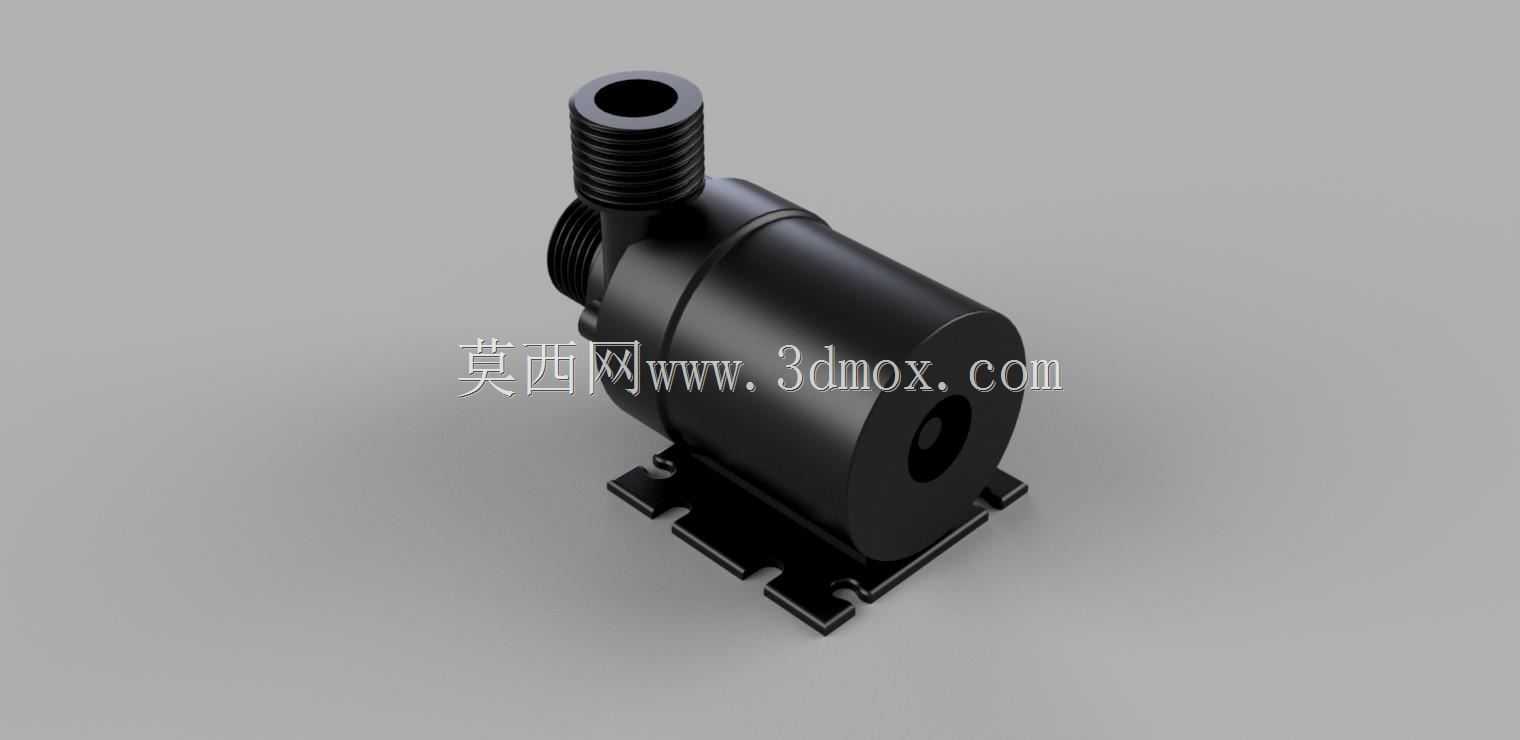

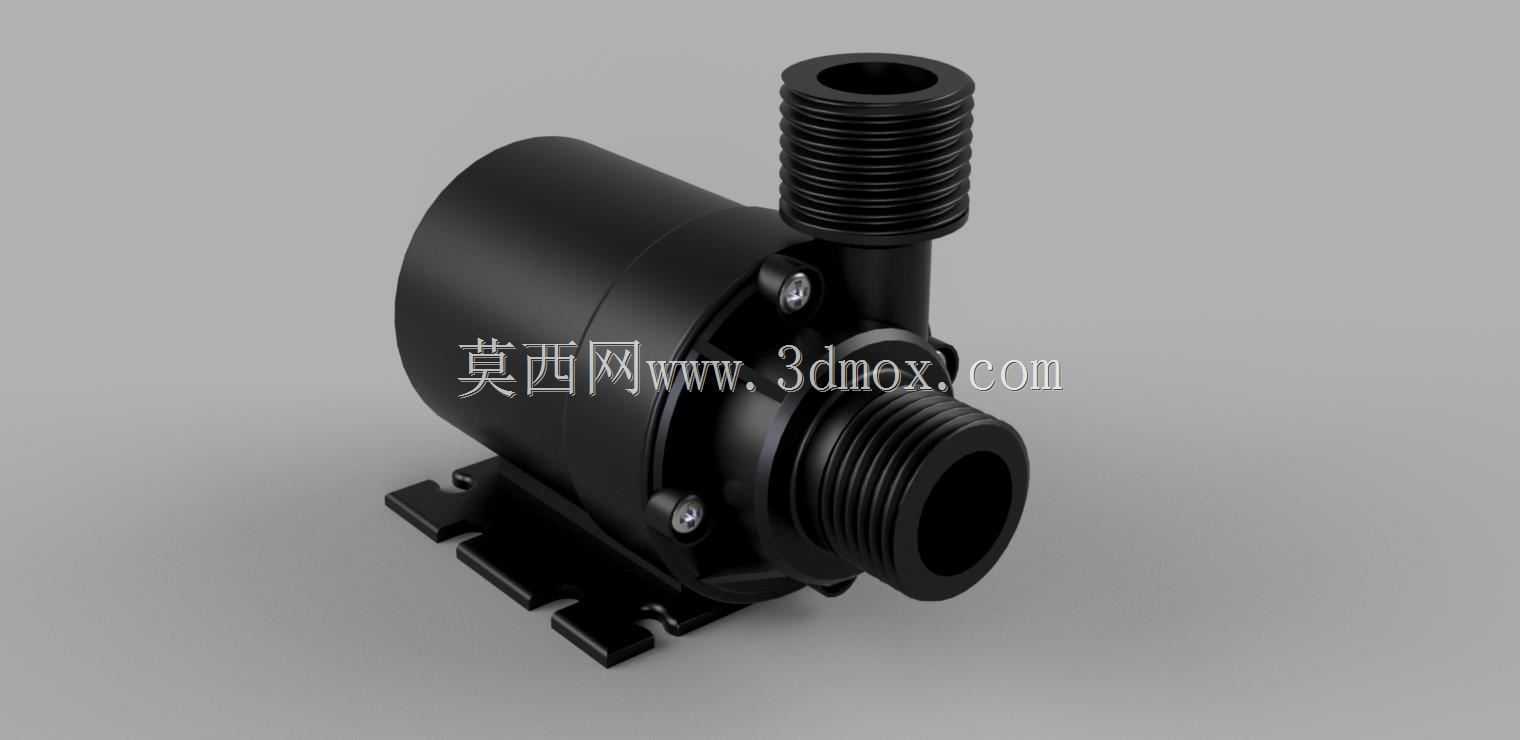

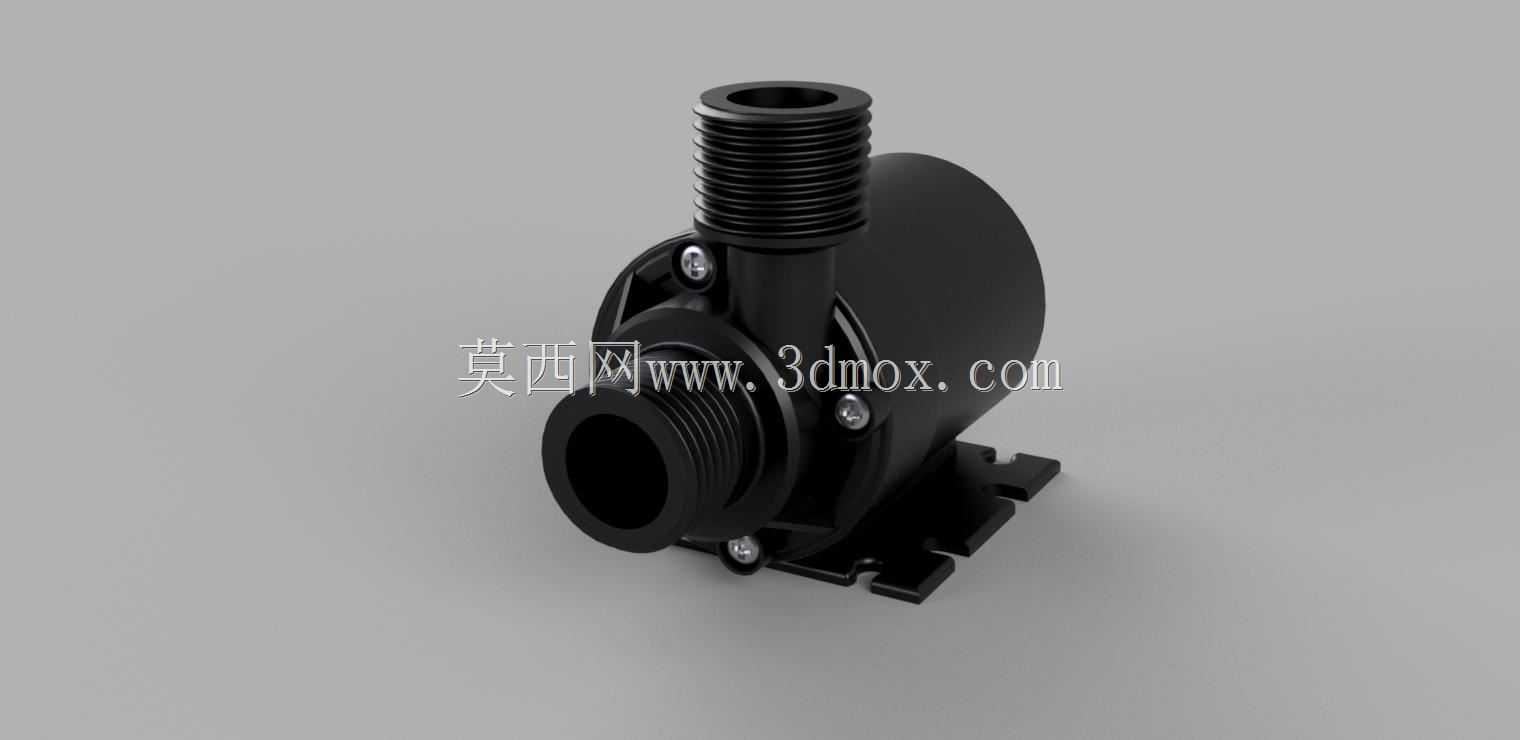

　　从外观结构看，泵体由电机腔、泵头、进水接口、出水接口和底部安装支架组成。主体采用近似圆柱形的紧凑布局，电机与叶轮集成在同一壳体内，减少了联轴器和外置支架带来的体积增加。侧向大口径接口作为进水端，轴向顶部的外螺纹接口作为出水端，这种布置有利于水流从侧向进入叶轮腔，再经蜗壳导向后沿顶部排出。接口采用外螺纹结构，能够与常见软管接头、宝塔接头或内螺纹管路件配合，方便在样机验证和小设备装配中快速连接。对于需要频繁拆装的试验台，螺纹接口比纯插接结构更可靠；对于空间受限的整机内部，也可以通过转换接头切换不同管径。

　　底部支架是该泵结构中不可忽略的安装边界。支架从电机壳体下方延伸出带孔或带槽的固定脚，用于将泵锁定在底板、水箱侧壁或设备机架上。建模时需要重点控制支架底面到泵体中心线的高度、固定孔间距、孔位与进出水口之间的相对位置，避免装配后出现管路干涉。若泵用于潜水安装，支架应保证泵体与水箱底面之间留有一定间隙，使进水口不会被底部沉积物或贴合面遮挡；若用于干式管道循环，则支架需要承受泵体自重和管路振动，固定孔周边应保留足够的螺钉操作空间。

　　水力部分的设计围绕低扬程、小流量、连续运行展开。该类泵的负载功率约为22W，能够满足小型循环系统对扬程和流量的基本需求。叶轮通常置于泵头内部，由无刷电机转子直接驱动，取消机械换向结构后，摩擦损耗和电火花风险明显降低。泵腔流道需要保证水流能够顺畅进入叶轮外缘，并在蜗壳内完成动能向压力能的转换。结构建模时，进水口轴线、出水口轴线、叶轮腔中心线之间的关系要准确，否则会影响后续CFD校核或3D打印样件的流道判断。泵头与电机壳体之间的分模线、螺钉位置和密封槽也应保留，因为这些细节决定了实际装配时能否实现防水和检修。

　　密封与电气安全是低压潜水泵设计的核心。电机绕组和驱动电路位于封闭腔体内，转子和叶轮侧与水接触，中间通过隔离结构实现水电分离。三维结构中需要体现壳体壁厚、端部压盖、螺钉紧固点以及线缆引出区域的关系。虽然外部模型不一定完整表达内部电路板，但从工程设计角度，必须预留线缆出线方向和弯曲半径，避免安装后线缆被水箱边缘、管路接头或支架压住。对于24V系统，电流相对较小，线缆和接插件仍需考虑防水等级；对于12V系统，电流会在同等功率下增大，导线截面积和接插件接触可靠性更应重视。

　　建模过程中，外形尺寸可以通过实测和产品图反推得到。泵体圆柱段直径决定了它在狭小设备舱内的占用宽度；顶部出水接头的螺纹长度和六角限位面要与标准接头匹配；侧向进水口的外螺纹尺寸需要与软管内径或转接头规格对应。底部支架的厚度、加强筋位置和安装孔大小，会直接影响泵在振动环境下的固定可靠性。若将该模型用于设备布局，可把泵体作为外包络参考，再在周围预留水管弯曲空间、接线空间和拆装空间；若用于详细设计，则可继续补充叶轮、轴套、密封圈、转子衬套和驱动板安装柱等内部零件。

　　在材料选择上，与水接触的泵头、叶轮和接口多采用耐腐蚀工程塑料，以兼顾轻量化、绝缘性和成型效率。黑色壳体有利于在工业设备内部形成统一外观，也能降低长期使用中轻微污渍对外观的影响。泵体表面应避免出现容易积水和藏污的尖角，底部支架与壳体连接处可设置加强筋，以承受管路插拔时产生的弯矩。对于水族或小型冷却系统，材料还需考虑耐水、耐温和抗老化；对于太阳能供水场景，则要关注泵在低电压、长管路和轻微杂质条件下的启动能力。

　　从选型角度看，这类泵不适合大流量高扬程工业输水，而更适合空间紧凑、电源低压、运行时间长、噪声要求较低的循环场合。选用时需要同时核对电压、功率、扬程、流量、接口螺纹、安装孔位和潜水深度，不能只按泵体外观判断。三维模型的价值在于把这些边界条件集中表达出来：管路连接位置是否合理，支架能否固定，泵体与水箱壁是否干涉，线缆从哪一侧引出，维护时是否需要先拆管路。把这些结构关系在设计阶段确认清楚，后续制作样机或进行设备集成时，返工量会明显减少。
