Jabsco直流压力供水泵结构设计

　　该三维结构围绕小型船用与车载供水系统中的压力控制泵展开，泵体采用紧凑型卧式布置，将驱动电机、增压腔、压力开关、进出水接口和安装支架整合在同一轴系附近，适合在空间狭窄、管路走向受限的设备舱内使用。实际应用中，这类泵常见于游艇淡水系统、房车水路、小型工程机械清洗回路以及移动式供水设备，负责把水箱中的清水加压后输送至水龙头、淋浴端或喷淋管路，并在管路达到设定压力后自动停机，避免电机持续运转。

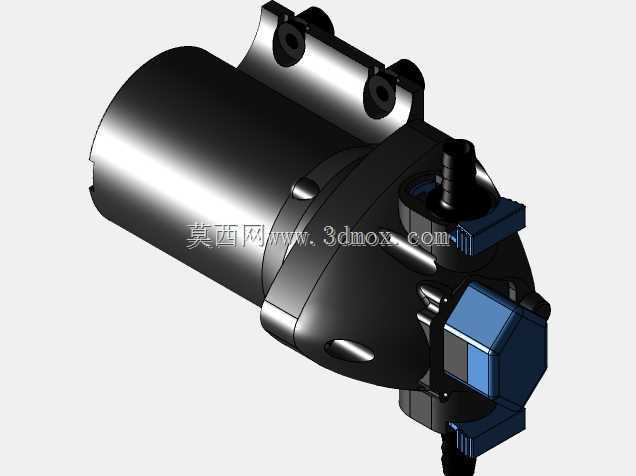

　　从结构组成看，左侧较大的圆柱段为直流驱动电机外壳，表面采用光滑圆柱面，便于散热并减少舱内积尘；电机端部与泵头通过过渡法兰连接，连接区域设置加强筋和定位台阶，保证电机轴与泵腔叶轮轴线的同轴度。右侧泵头部分集成进水、出水和压力控制模块，其中竖向接口可作为管路接入端，侧下方蓝色块状结构为压力开关或电控接线防护组件，用于感知水路压力并控制电机启停。该布置把电气连接与流体接口集中在泵头一侧，维修时不需要拆除电机主体，只需检查接头、膜片和开关组件即可。

　　设计思路上，泵体上部的安装支架并非简单平板，而是带两个通孔的折弯式支脚，孔位用于穿装螺栓或减振垫。支架与电机外壳之间形成弧形贴合面，能够把泵工作时产生的振动分散到较长的接触区域，降低局部应力。对于船用或车载场景，设备会随船体、车身持续晃动，安装边界不仅要考虑静态固定，还要预留减振垫压缩量和维修扳手空间。模型中支架孔位、泵体最大外圆、接口高度和接线盒轮廓均清晰表达，可直接用于管路干涉检查和安装板开孔校核。

　　外形边界方面，整机长度主要由电机圆柱段和泵头组件决定，高度方向的控制点为顶部安装支架、竖向水管接口以及压力开关外轮廓；宽度方向则需要关注侧置接线盒和接头突出量。进行设备布置时，不能仅按电机外径预留空间，而应在进出水口周围保留软管弯曲半径，在压力开关外侧保留接线和拆装空间，在泵体底部保留排水与隔振间隙。若安装板过近，软管会产生强制弯折，长期运行后容易出现吸瘪、渗漏或流量下降。

　　泵头与电机之间的分界结构承担密封和支承双重作用。叶轮、密封件和隔膜类元件位于泵头内部，外部通过多组螺钉把合，便于在维护时拆开检查。压力控制组件靠近出水侧布置，可以较直接地反映管路阻力变化：当末端阀门打开，系统压力下降，泵启动补水；当阀门关闭，泵内压力上升至设定值，开关切断电源。这种自控方式不需要复杂控制柜，适合独立小系统使用。

　　从建模角度看，该作品对工程人员的价值在于完整呈现了泵类产品的外部装配关系。圆柱电机外壳、冲压式安装支架、铸造泵头、管状接口、方形电气盒和紧固件位置均有明确形体，可用于整机布局、支架改型、接口方向确认以及维修空间分析。进行选型时，应结合流量、扬程、管路内径和用电条件核对泵的工作区间；进行结构设计时，则应重点复核安装孔距、接口朝向、泵体与舱壁的最小间隙，以及带软管和线束后的实际包络。通过该三维模型，可以在加工或采购前发现管路碰撞、接线空间不足、支架受力不合理等问题，减少实物装配阶段的返工。
