三角法兰式带座铜质通孔连接座

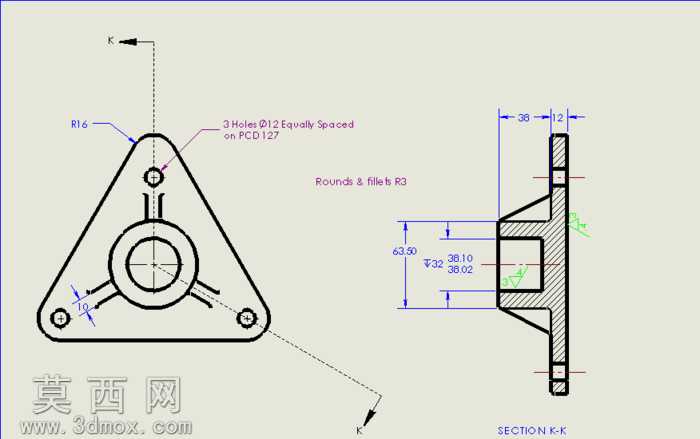

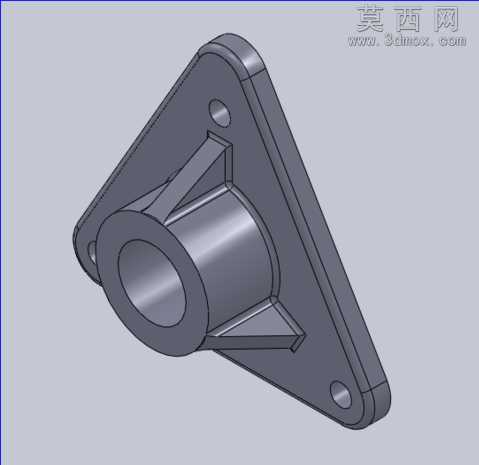

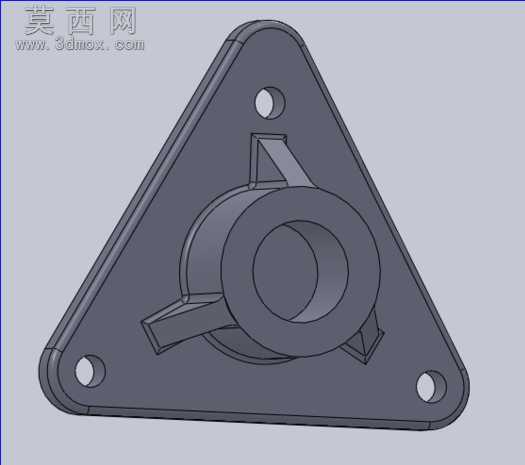

本作品为一款三角法兰式带座连接结构零件，建模阶段采用SolidWorks完成全参数化三维构建，首先以中心通孔的轴向为基准创建回转主体特征，通过旋转凸台命令生成带阶梯内孔的筒状主体，精准控制各段内孔的孔径与轴向长度，保证通孔的同轴度公差符合机械装配要求。随后基于主体的安装端面，绘制等边三角形的法兰安装板草图，通过拉伸凸台生成三角法兰基体，在三角板的三个角点位置分别创建沉头安装孔，孔位与中心主体的位置度经过严格约束，确保安装时的定位精度。为强化主体与法兰板的连接强度，在筒状主体与三角板的衔接处，添加了三处均匀分布的三角形加强筋结构，筋板的厚度与过渡圆角经过优化，既避免应力集中，又保证整体结构的刚性。建模完成后进入渲染环节，选用紫铜材质赋予整个零件，调整材质的粗糙度、反射率与金属度参数，还原铜质金属特有的温润光泽与细腻的金属质感，同时在零件的边角处添加微小的倒角特征，模拟实际金加工后的工艺细节，避免尖锐棱边带来的不真实感。场景搭建采用浅灰色哑光背景，搭配柔和的三点布光，主光从侧上方打亮零件的主体结构，辅光弱化阴影区域的死黑，轮廓光勾勒出三角法兰与筒身的边缘轮廓，让零件的立体层次更加清晰。设计思路上，这款零件主要用于管路系统的端部支承与流体导通，三角法兰的结构相比圆形法兰更节省安装空间，三个安装孔的布局可在受限的安装面上实现稳定固定，中心的阶梯通孔可适配不同管径的管路插接，加强筋的设计可在承受管路径向载荷时避免法兰与筒身连接处断裂，整体结构紧凑，加工工艺性良好，适合采用铜材压铸后经金加工完成成品制造，可应用于液压、气动管路的连接支承场景。
