ANN250型熔断器限流保护构件

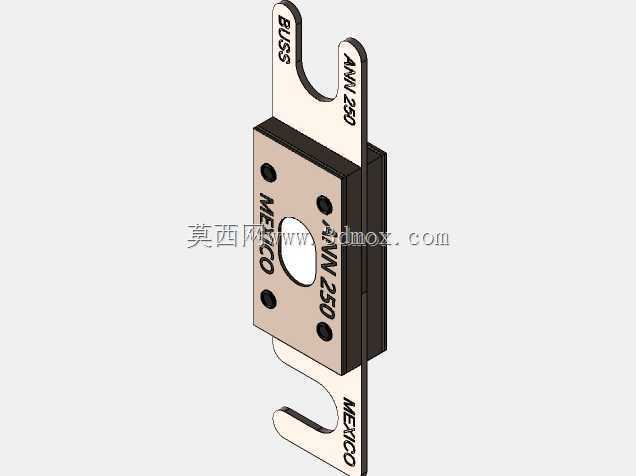

　　该构件对应直流动力回路中的大电流熔断保护件，主要布置在电池包主回路、充电桩配电支路、新能源车辆电源分配单元以及工业直流柜内，用来在短路或持续过载时快速切断故障电流，避免线束过热、端子烧蚀和上游电源器件受到冲击。实物采用插片式外形，上下两端带钩形接线位，中部为矩形熔芯壳体，整体厚度较薄，适合在紧凑电气仓内沿安装板竖向布置。

　　从现场装配角度看，这类保护件并不需要复杂支架，通常依靠两端导电连接位完成固定和载流，中间壳体承担绝缘隔离、熔体支撑和标识承载作用。模型对端部挂钩轮廓、开孔位置、壳体叠层关系和表面刻印信息均做了还原，能够直接用于电池包PDU空间校核、维护盖板开启路径检查、铜排搭接方向确认以及线束弯曲半径评估。对于设备选型人员来说，三维数模的价值不只在外观展示，更在于把熔断器占用的包络、接线端朝向和相邻器件安全距离提前暴露出来，减少后期样机装配时出现端子干涉、工具无法到位或绝缘间隙不足的问题。

　　结构上，上部和下部金属插片承担电流导入与导出，钩状端部便于与压紧式或螺栓式连接件配合；中间熔芯区域采用方正盒体，内部容纳熔断体和灭弧介质。模型外观可见的多枚圆形点位对应壳体装配、定位或铆接区域，这些特征在工程建模时不能随意简化，因为它们会影响外壳拼合关系、表面台阶高度以及自动化装配时吸盘或夹具的拾取面。两侧金属片从壳体伸出后形成狭长导电臂，端部弯钩在受拉和压紧工况下需要保持足够接触面积，设计时应重点核对搭接面平整度、紧固件压紧行程以及相邻极间爬电距离。

　　在新能源车辆应用中，熔断器常安装在电池正极或主接触器附近，故障电流出现时熔体熔断并形成限流作用，使回路能量被限制在较低水平。由于车辆运行中存在振动、温变和粉尘环境，保护件外轮廓和安装边界必须与周边塑料罩、铜排、绝缘片协同考虑。数模中中部壳体的宽度、厚度以及上下插片中心距，可用于判断电池包内是否预留了足够的拆装空间；端部弯钩开口方向则决定铜排或接线端子从哪一侧装入，也影响维修时工具操作角度。若在柜体中使用，还需结合汇流排厚度、螺母压接范围和绝缘隔板位置复核，不能只按二维样本上的平面尺寸排布。

　　建模思路围绕实测零件展开，先建立中部矩形壳体的主体块，再按叠层关系补充两侧封板和表面圆形特征；随后绘制上下金属插片的轮廓，重点控制弯钩圆弧、颈部宽度、片体厚度和伸出长度；最后在可见表面加入型号、方向和厂商标识。这样处理既能保证装配空间分析所需的外形精度，也能保留维修培训、爆炸图制作和工艺说明中需要识别的细节。片体与壳体交界处采用真实零件的台阶关系，没有把熔芯和插片混成单一实体，便于后续在工程图中区分绝缘区域与导电区域。

　　使用该数模进行布局时，应先把熔断器作为有安装方向的功能件放入回路，再依据端部接线位建立铜排或电缆端子的配合模型。需要注意的是，金属插片周围要预留电弧防护和绝缘隔离空间，不能让外壳紧贴带电邻件；中部盒体虽然不承担主载流连接，但在振动环境中仍应避免与周边结构发生刚性磕碰。对于电池系统工程师，该模型可用于检查维护人员更换熔断器时的手部空间、紧固件旋转范围和上端线束避让；对于结构工程师，则可据此设计固定卡座、绝缘挡片和检修窗口。整体构件形态简洁，但在动力配电系统中属于关键安全件，准确的三维外形能够让电气选型、结构布置和装配工艺在同一数模上完成校核。
