不锈钢管路液压连接管件套件

　　这套不锈钢管路连接件主要面向液压与流体输送系统的装配需求，覆盖了从直通对接、异径过渡到三通分流的多种典型连接形式。现场做设备配管时，最常遇到的问题就是管径不统一、接口形式混杂，这组配件恰好把工程中高频出现的几种过渡关系集中到一起，选型时可以直接对照管路走向取用，减少临时拼凑接头带来的泄漏隐患。

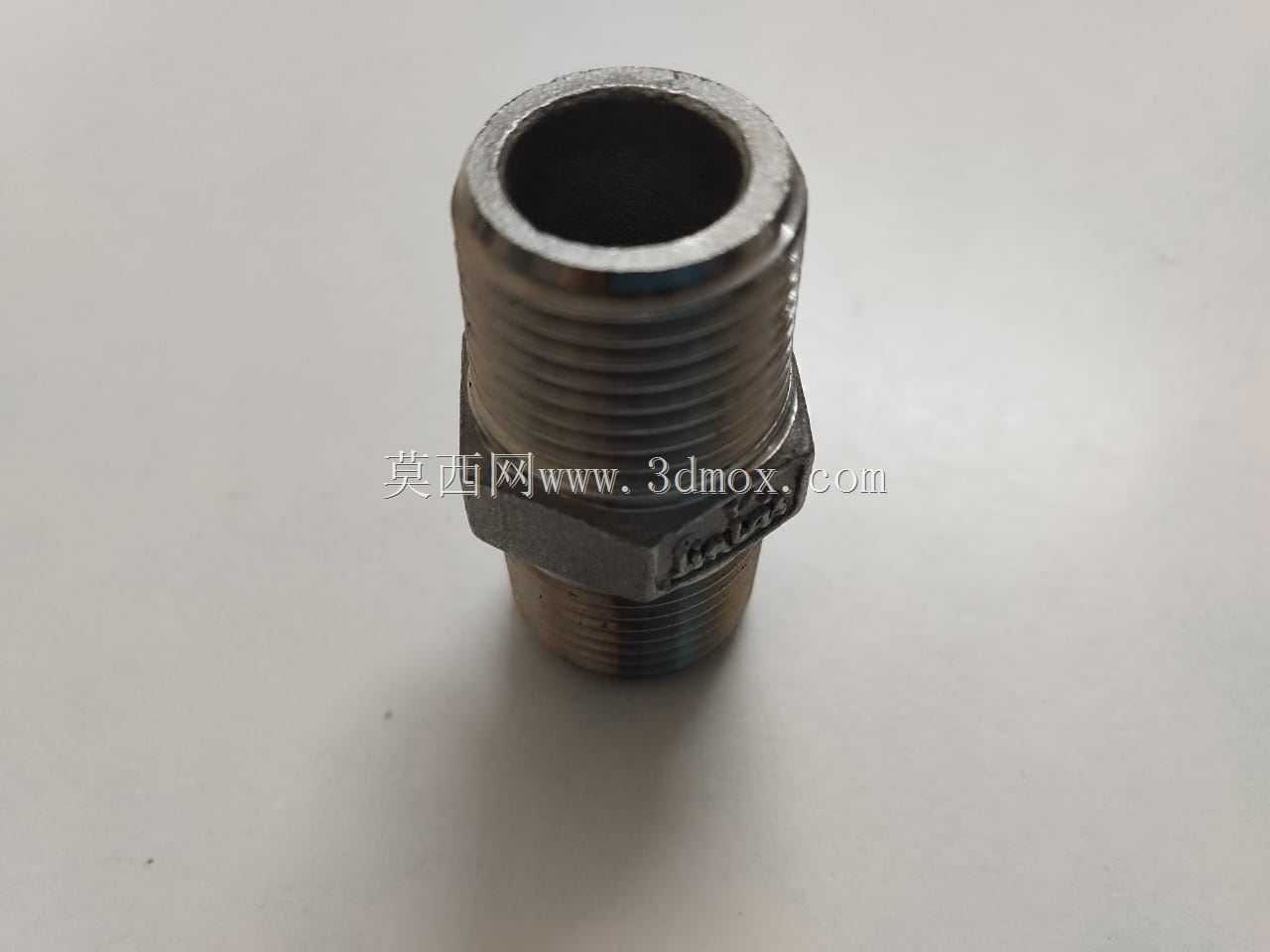

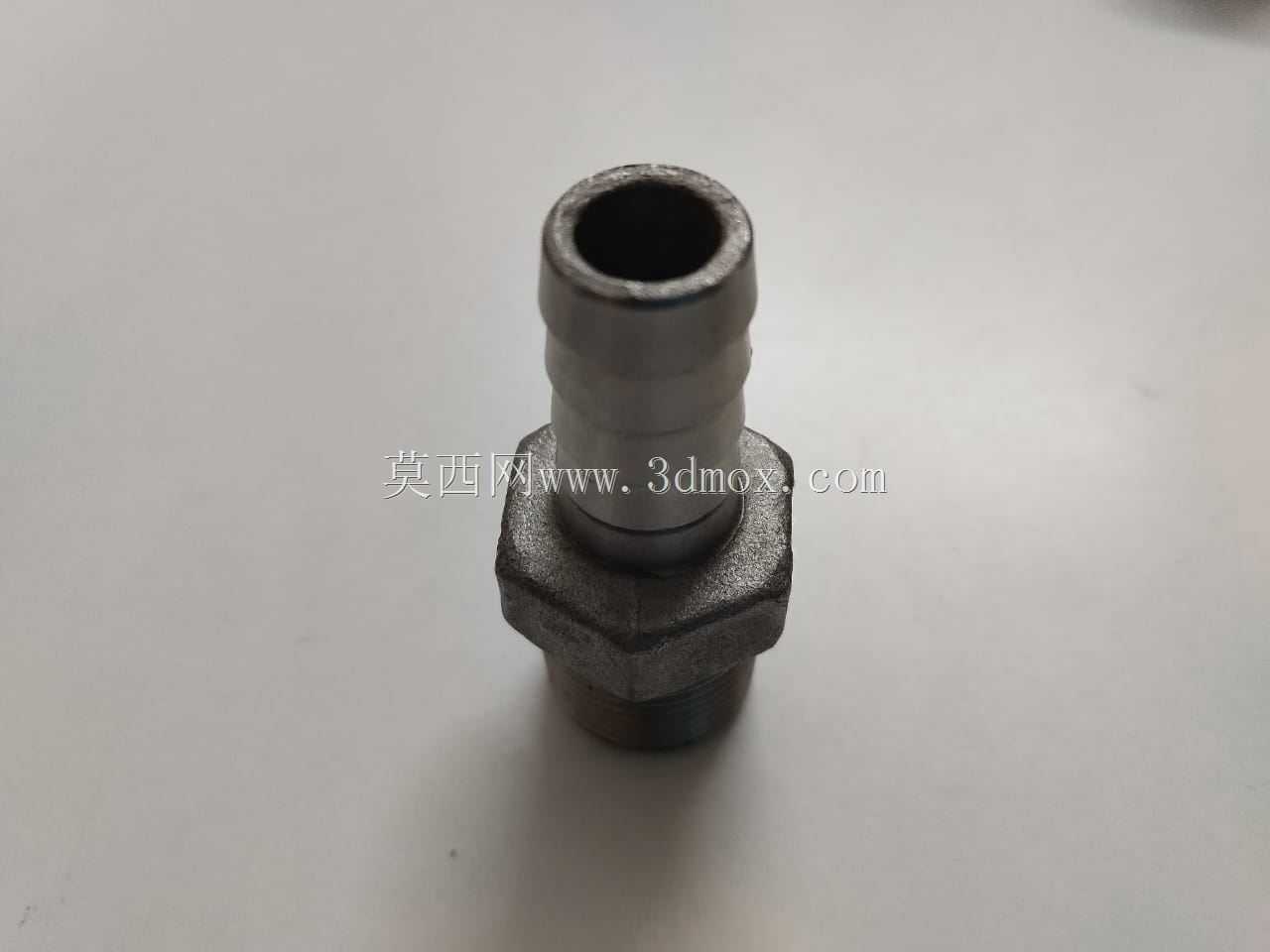

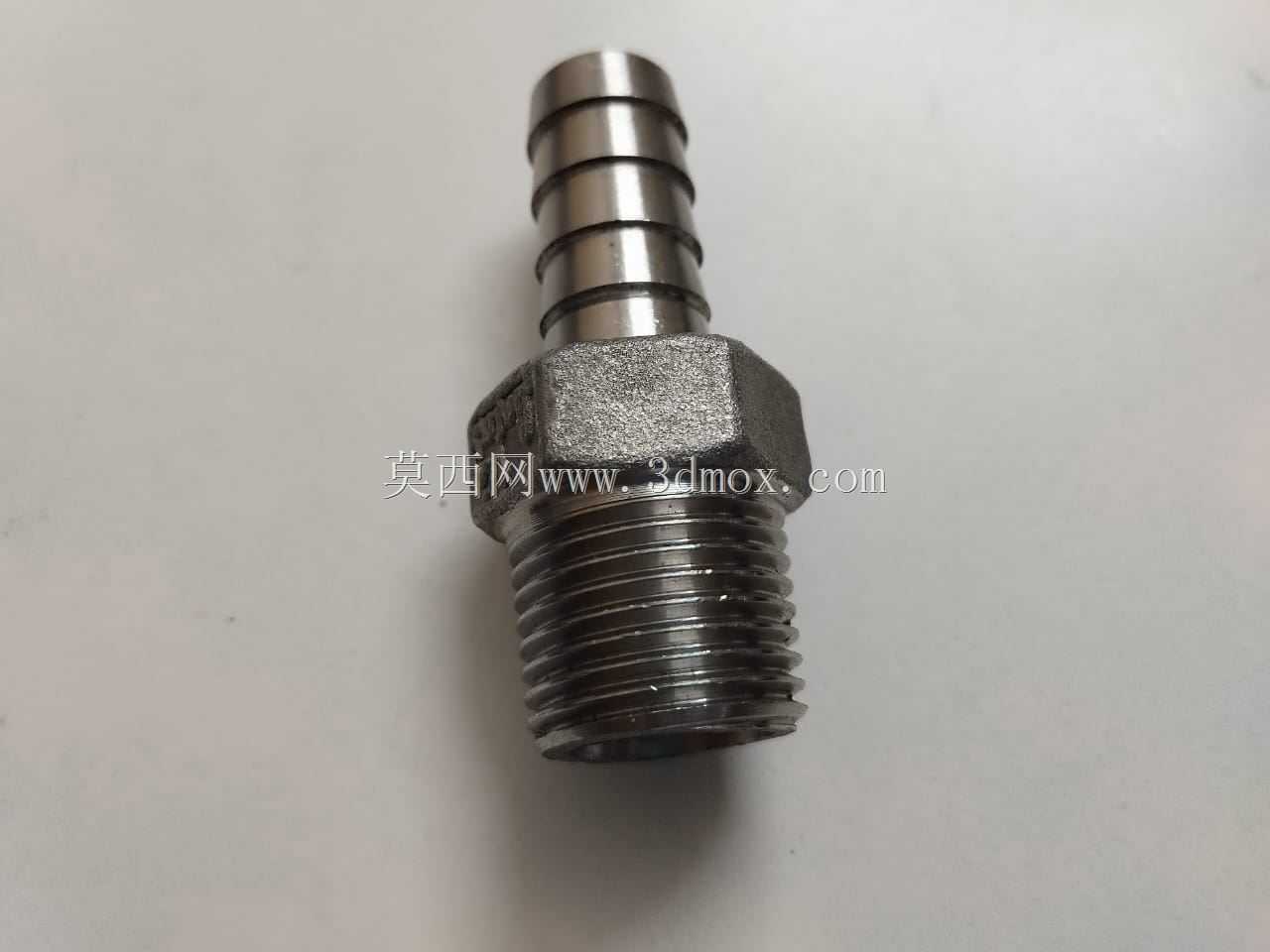

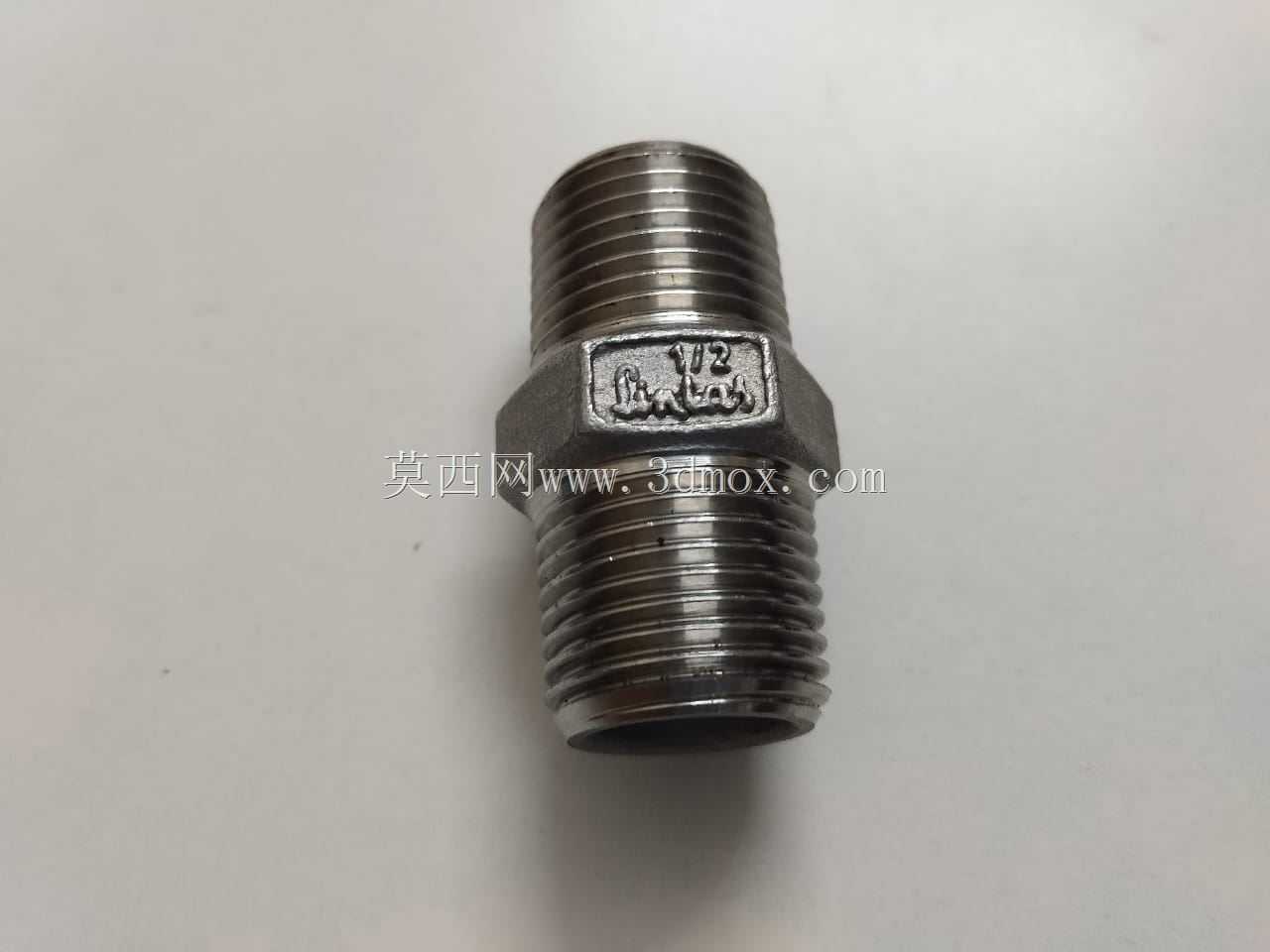

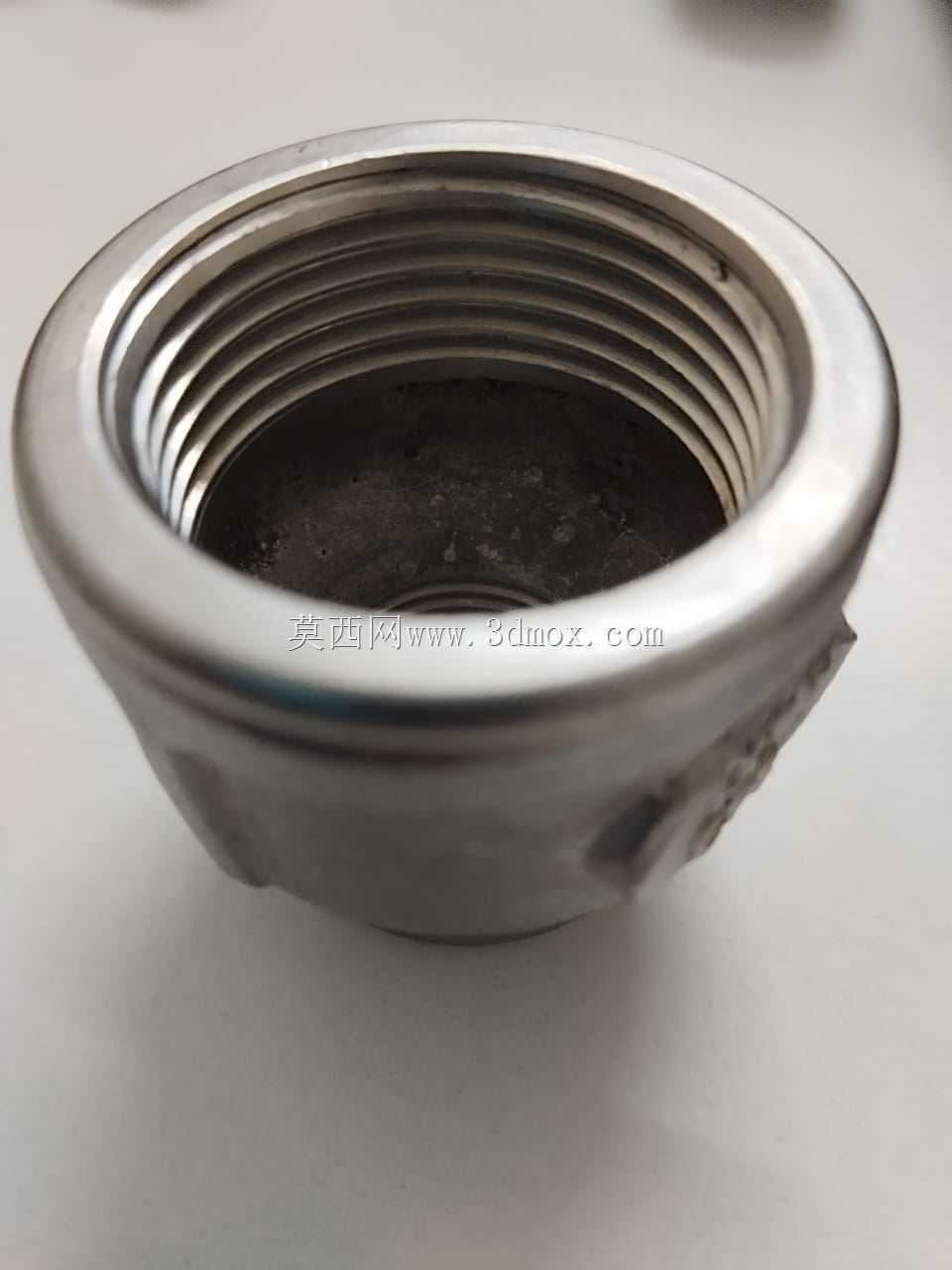

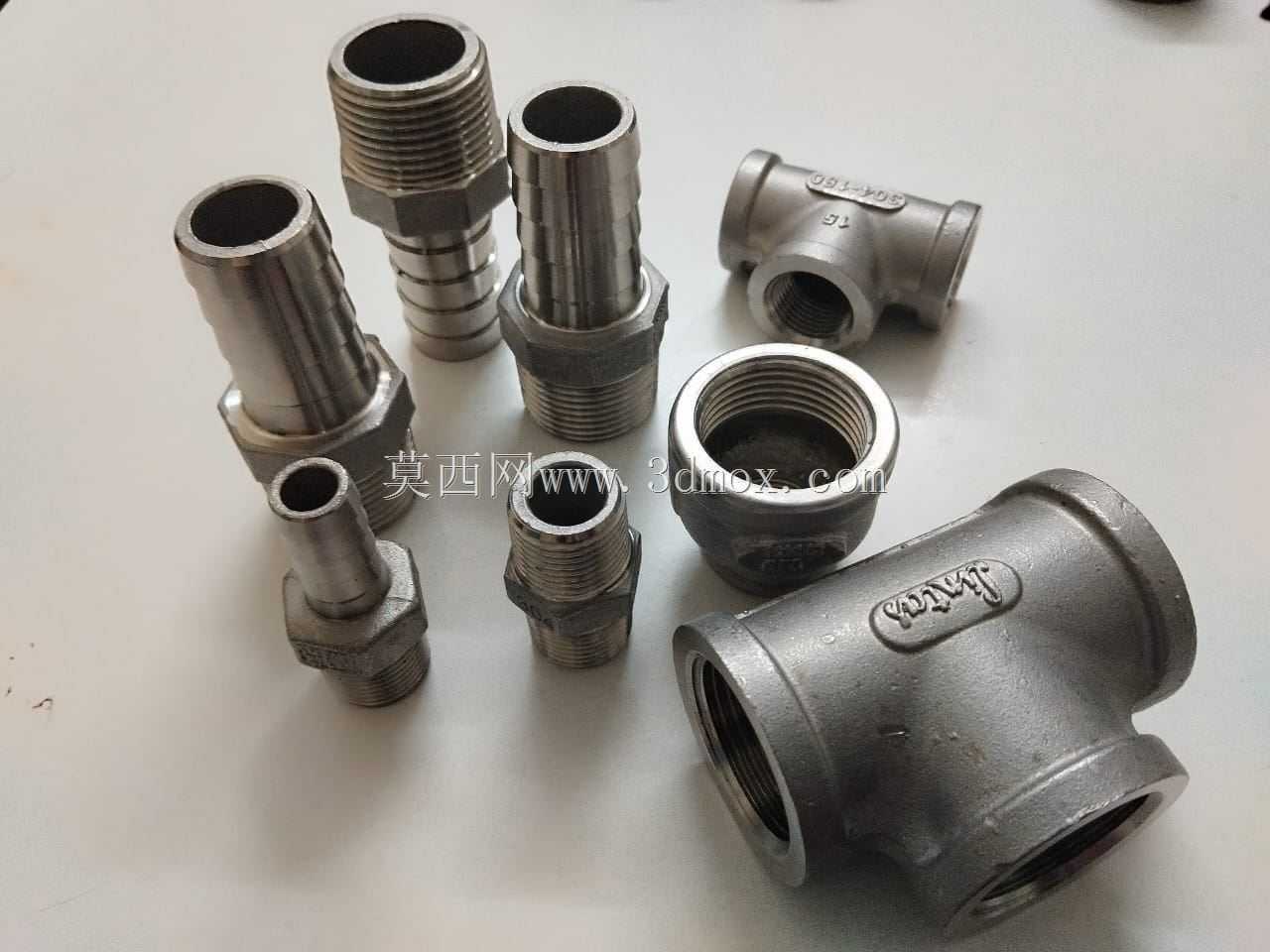

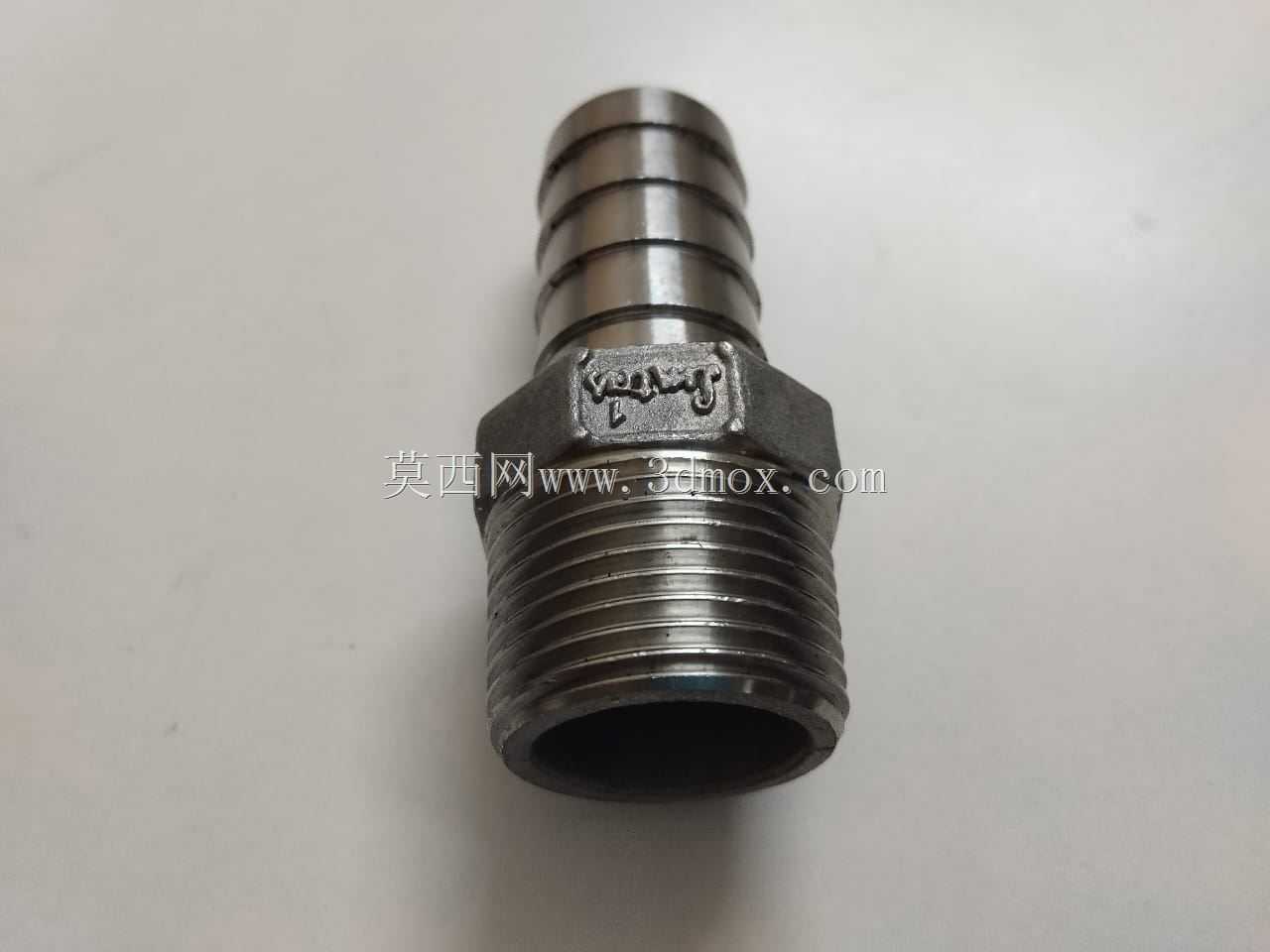

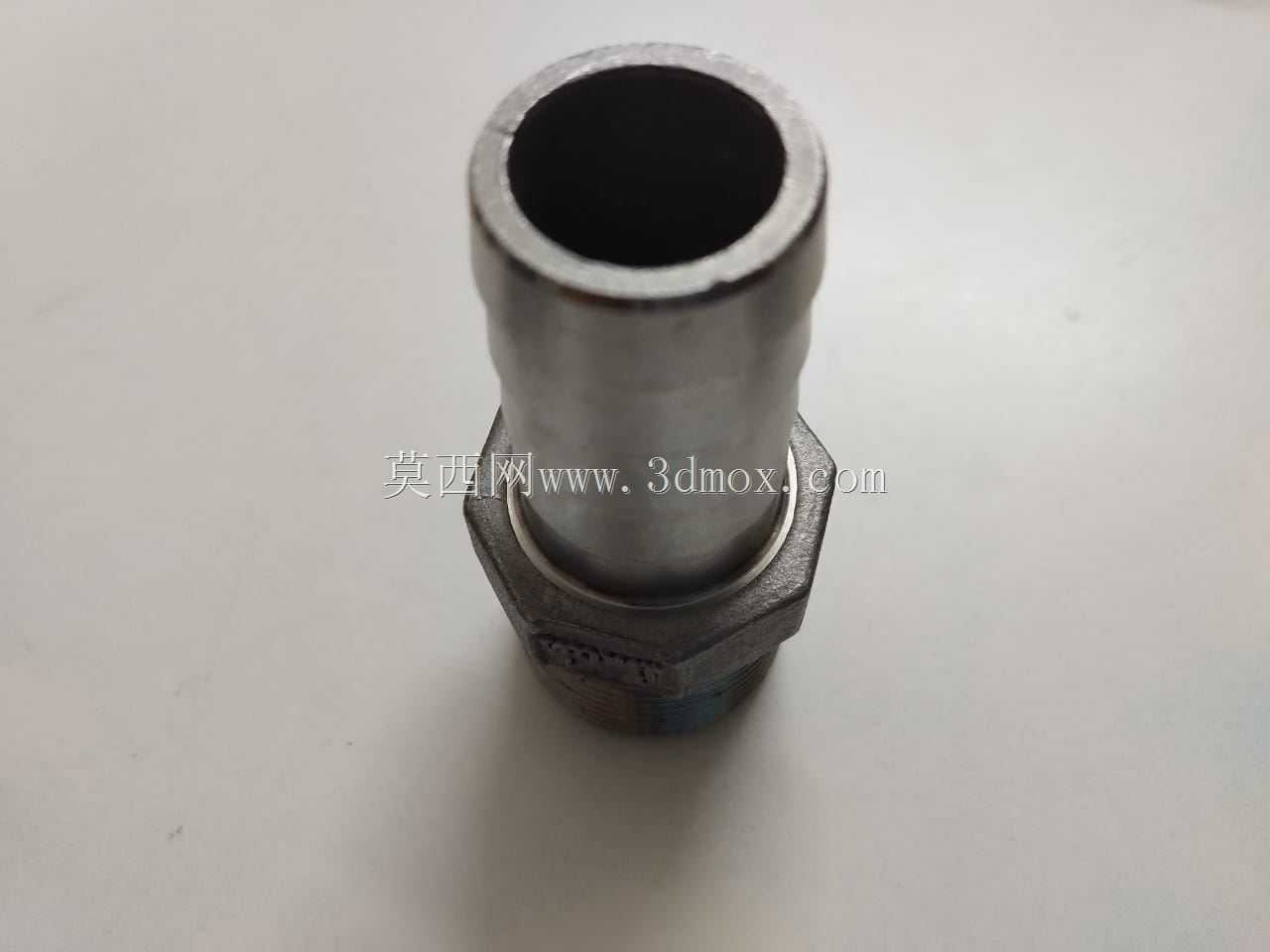

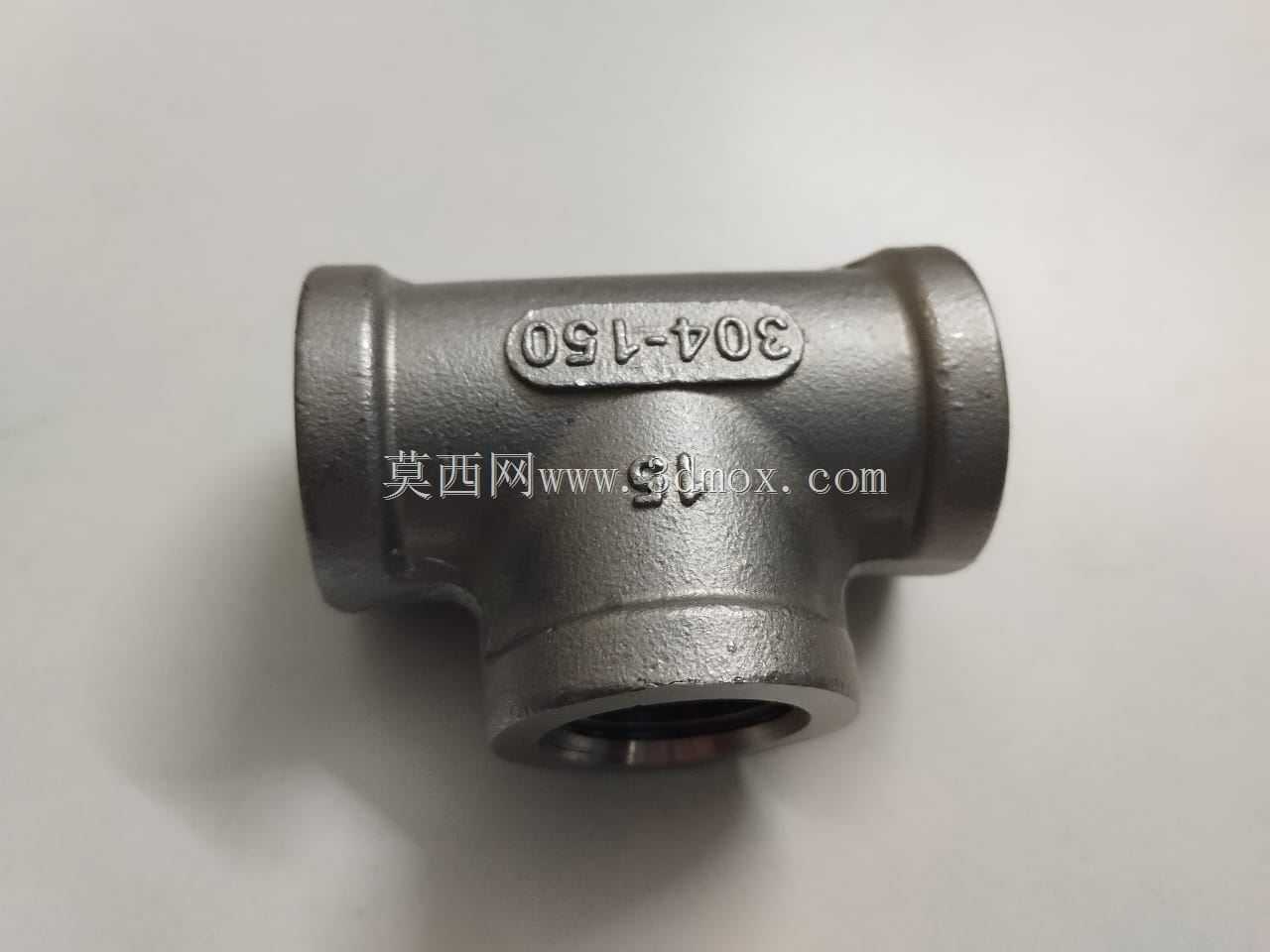

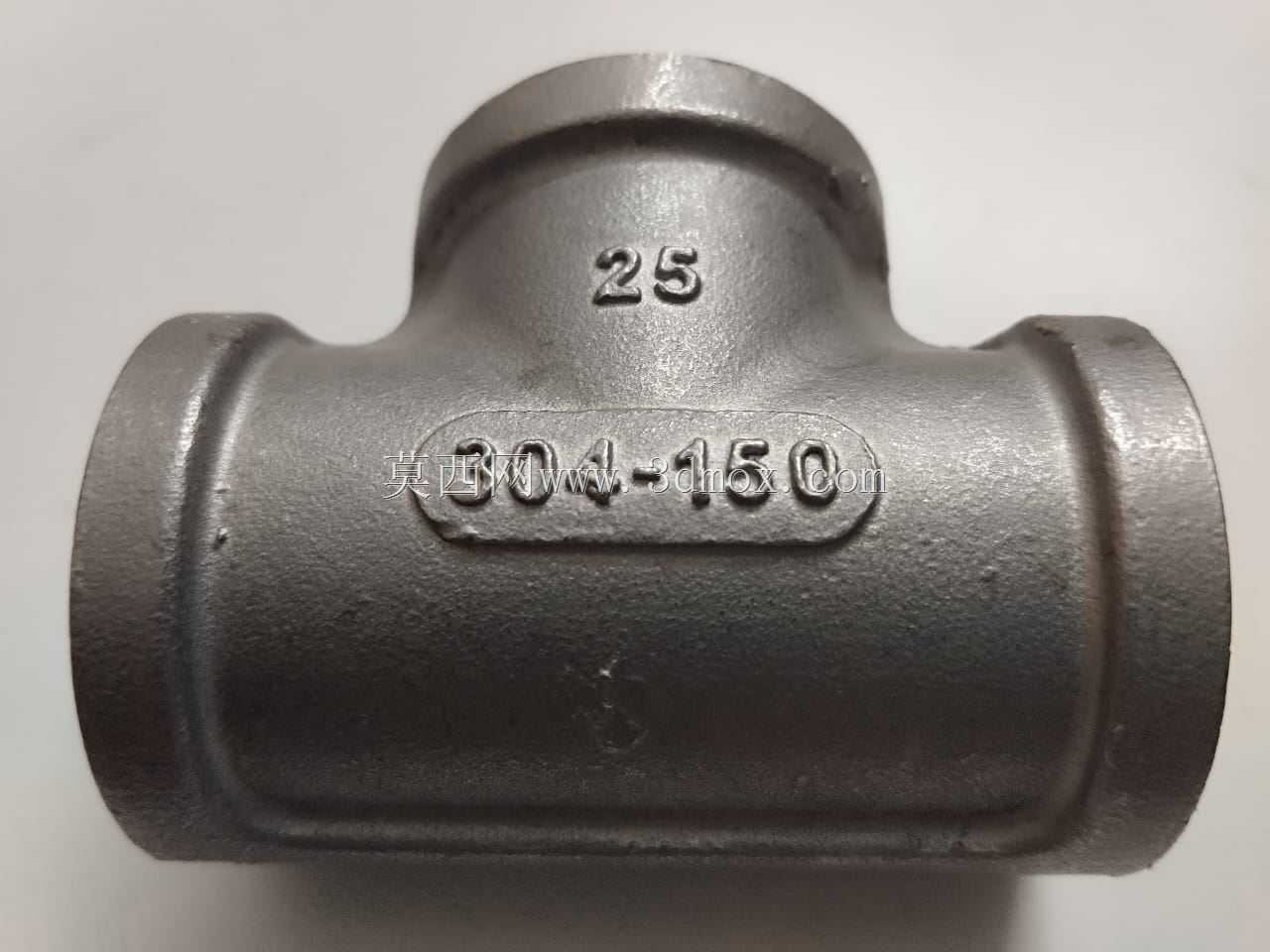

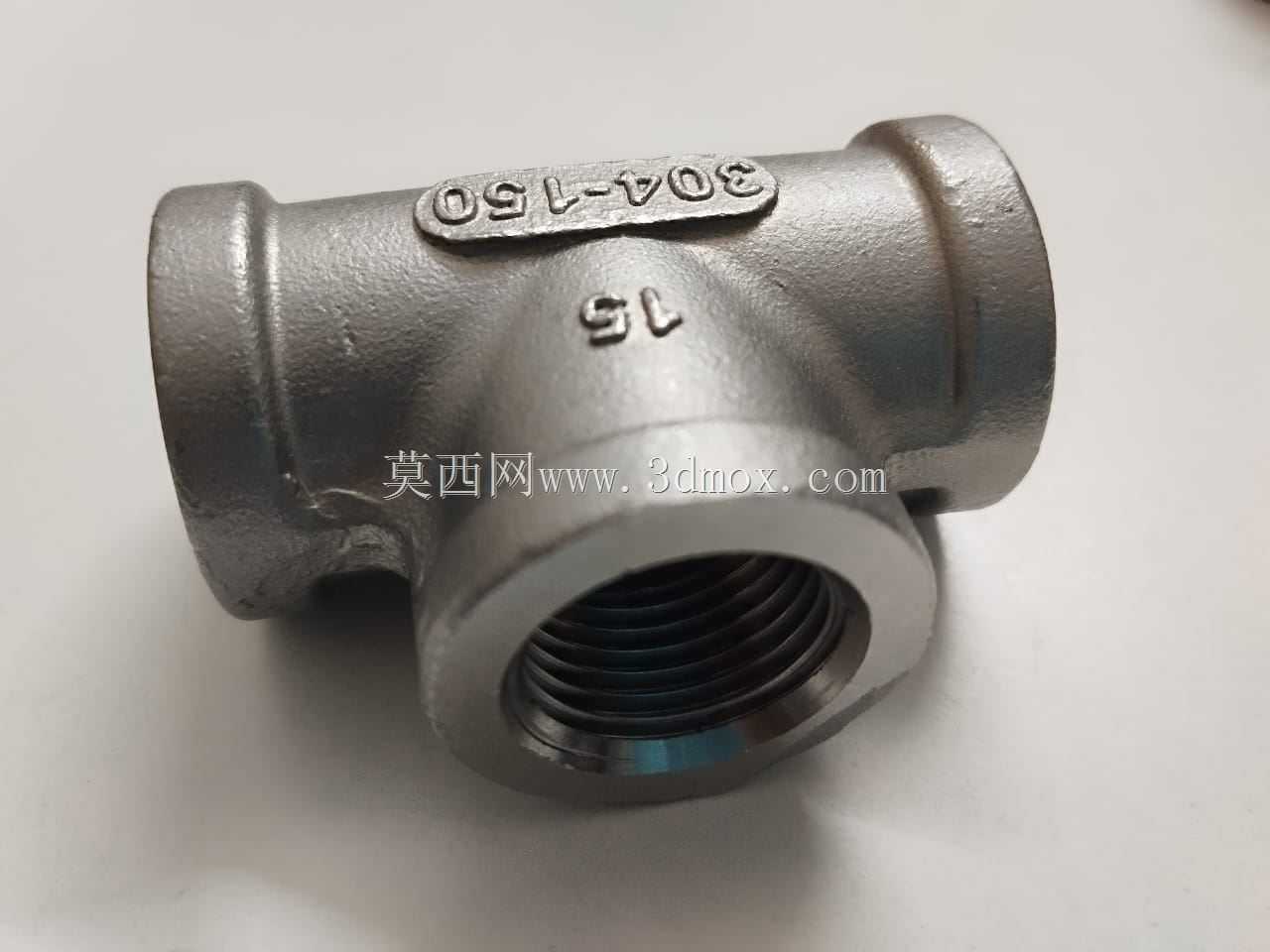

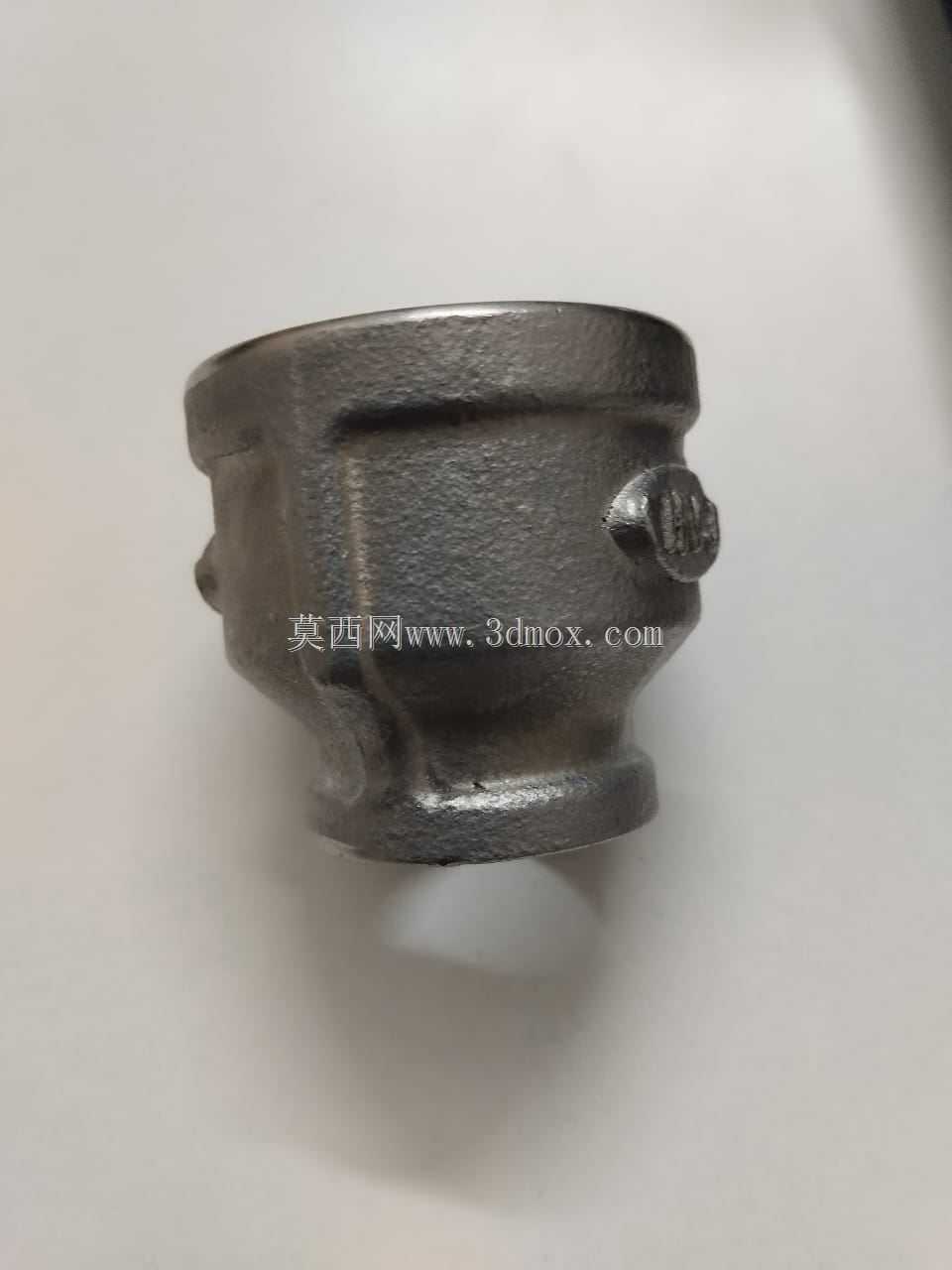

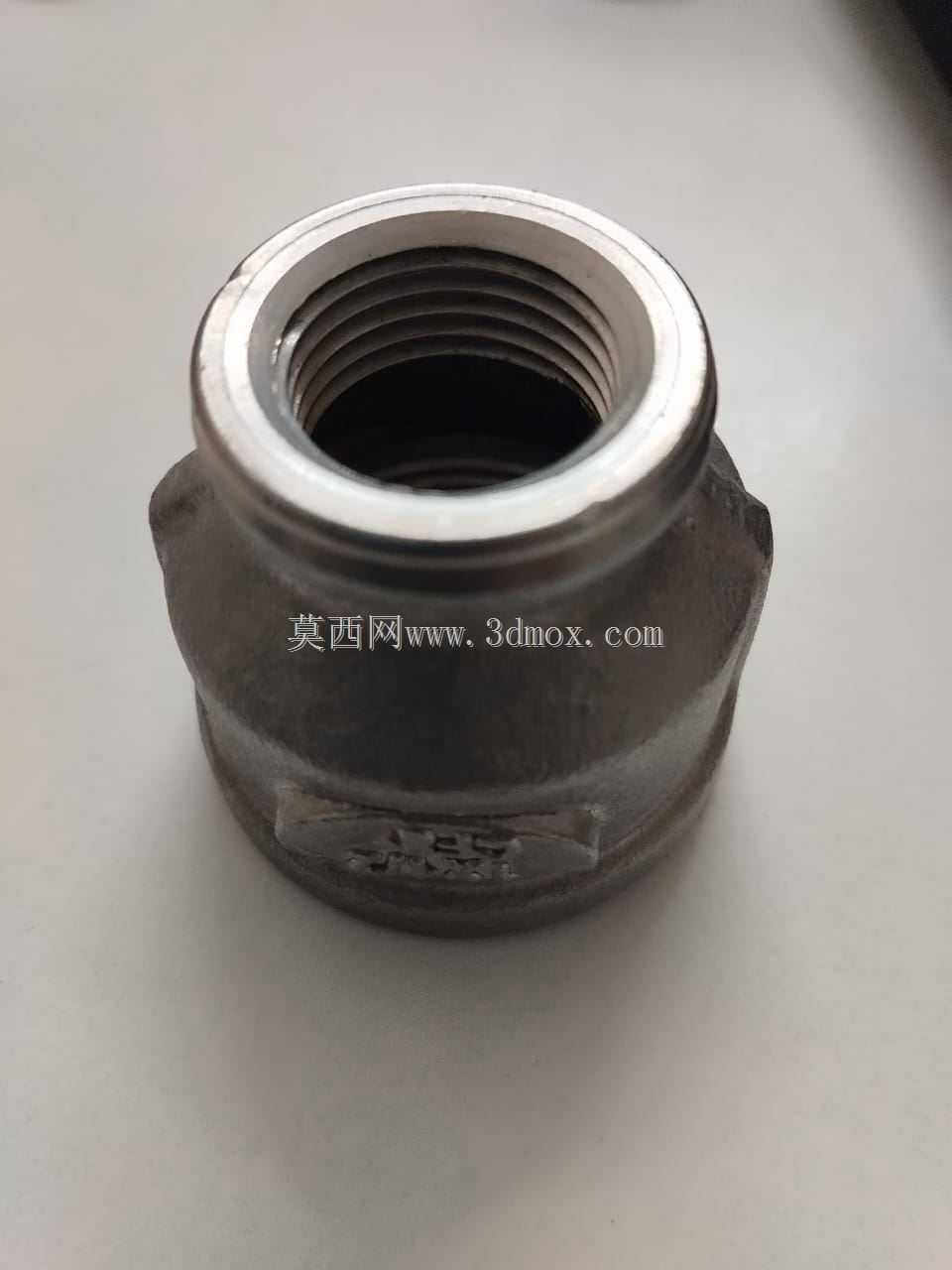

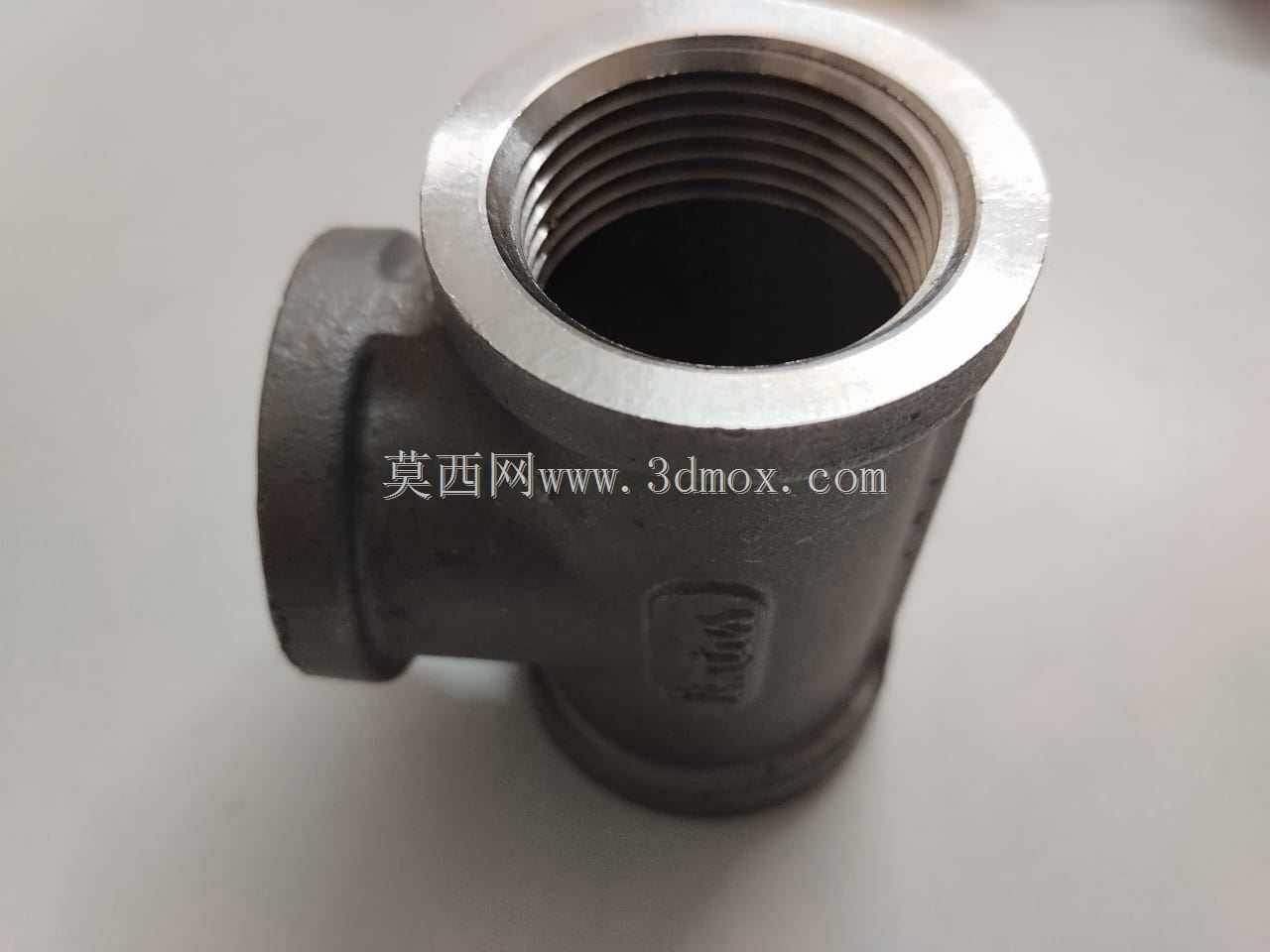

　　从结构形式看，套件中包含外螺纹直通接头、内螺纹直通、异径转接套环以及T型三通。外螺纹件一端加工标准管螺纹，用于旋入阀块、泵体或油箱接口；另一端可对接软管或硬管。内螺纹件则用于两段外螺纹管路的延长对接，螺纹段保留足够的啮合长度，保证在额定压力下不发生脱扣。异径套环处理的是管径切换场景，比如1英寸主管路向0.5英寸支路过渡时，直接通过一体成型的变径内腔完成通径收缩，避免用多个接头串联造成的流道突变和额外泄漏点。T型三通用于支路分流，三个接口轴线相互垂直，在液压站回油、冷却水路以及气动控制管路中都很常见。

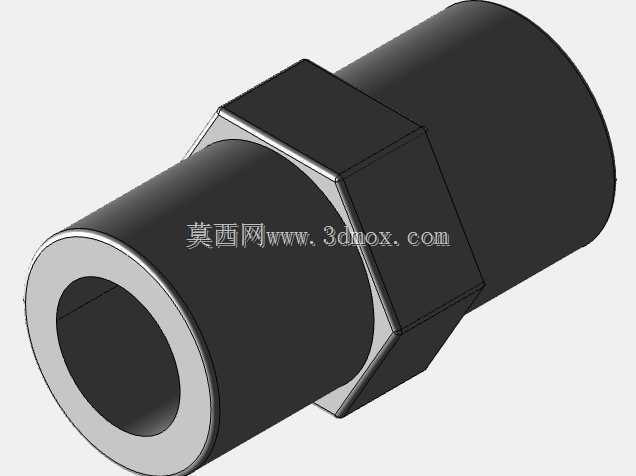

　　建模时优先保证的是接口特征的准确性。管螺纹按照密封管螺纹的牙型和锥度处理，外螺纹带1:16锥度，旋合后能够形成金属密封；内螺纹相应配合，端面预留密封面位置，可加装组合垫圈或生料带。六角外形在直通接头中部做出标准对边，方便扳手夹持施加拧紧力矩，棱边倒钝避免划伤操作人员。三通本体采用锻压成型的厚实轮廓，拐角处做圆滑过渡，这一细节在承压件上很关键——直角拐角会在高压脉动下产生应力集中，长期运行容易出现裂纹，圆弧过渡能显著改善受力状态。

　　尺寸与安装边界方面，各接头的长度、对边宽度和螺纹规格都按常用英制管螺纹系列设定，1英寸、0.5英寸以及1到半英寸的异径规格对应实际采购中最容易买到的标准件。布置管路时，六角对边尺寸决定了扳手所需的旋转空间，相邻接头之间要留出至少一个扳手厚度的间隙，否则现场装配只能用活动扳手勉强操作，力矩难以保证。三通件由于三个方向都要接管，安装位置需兼顾三路管线的弯曲半径，软管接头处尤其要避免急弯，建议保留至少两倍管径的直线段再开始弯曲。

　　材质选用不锈钢，主要考虑耐腐蚀和强度两方面。液压系统在潮湿环境、化工场合或近海设备中，普通碳钢接头容易锈蚀，锈皮一旦脱落会堵塞阀口和节流孔，造成系统动作失灵；不锈钢件能长期保持内壁光洁，维护周期更长。流道内壁在建模时按实际加工的光滑圆柱面处理，没有多余台阶，流体经过时压力损失小，这对回油管路和吸油管路尤为重要——吸油侧阻力过大容易引起泵气蚀。

　　实际应用中，这类接头广泛出现在液压站配管、机床冷却水路、食品级流体输送以及消防水处理管路。设计整机管路时，可以先在三维环境中用这些接头模型把走向布好，检查软管最小弯曲半径、接头与机架钣金的干涉情况，以及拆装时扳手是否有操作空间，再出加工和采购清单。把连接关系在数模里验证清楚，现场装配阶段就能大量减少返工，也避免了因接头位置不当导致的后期渗漏。
