起重防脱吊钩三维结构设计

　　这款吊钩属于起重吊装作业里使用频率极高的末端取物构件，日常在车间桥式起重机、门式起重机、电动葫芦、手动手拉葫芦以及车载吊运设备的钢丝绳、链条索具末端都能见到同结构产品，主要承担工件捆扎后挂接、吊运过程中承载、脱钩防护的核心作用，是物料搬运环节里直接连接吊索与被吊重物的关键受力件。

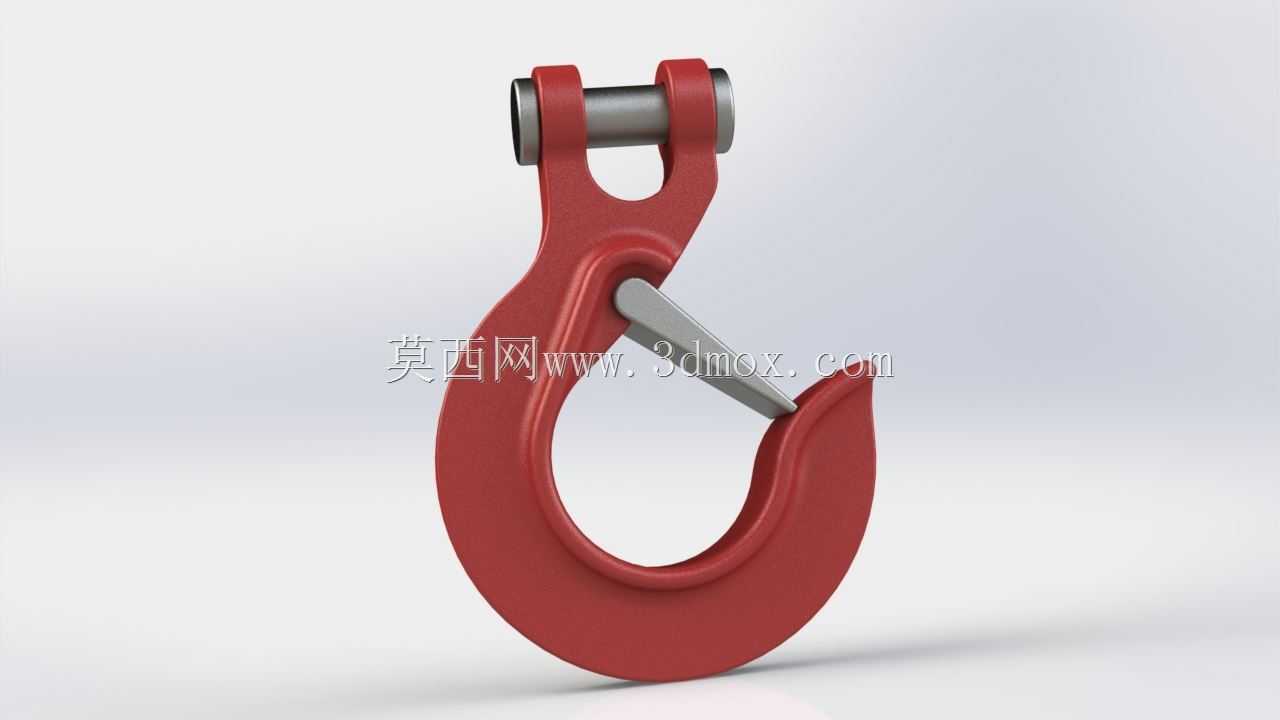

　　从实际工况出发，这类吊钩最核心的设计要求首先是承载可靠性，其次是防止吊索在起升晃动、重物摆动过程中从钩口意外滑出。模型里红色的钩体采用大曲率C形开口轮廓，钩身截面从顶端铰接耳板位置向下逐步过渡，钩尖位置做加厚圆弧收边，既避免应力在弯曲内侧集中，也保证钩口挂接吊带、卸扣、链条时有足够的容纳空间。钩体顶端做成对称双耳板结构，两块耳板同轴加工销孔，中间预留间隙用来穿装连接销轴，销轴两端加装轴用挡圈或者端盖限位，防止销轴在反复起吊受力时轴向窜动脱出，耳板的间距可以直接匹配标准起重卸扣或者链条端接头的厚度，安装时不需要额外加装过渡垫块，销轴穿入后锁止即可完成和上方索具的铰接，铰接结构允许吊钩在起吊过程中随重物重心自由偏转，抵消斜拉带来的附加扭矩。

　　钩体开口位置集成的金属防脱卡舌是这套结构的安全核心，卡舌通过转轴固定在钩腔内侧靠近钩根的位置，常态下依靠内置扭簧的弹力始终抵靠在钩尖端面，把钩口的开放通道完全封闭；当作业人员需要挂入吊索时，只需要向内按压卡舌尾部，卡舌绕转轴旋转让出钩口空间，把吊带、卸扣或者钢丝绳套推入钩腔之后松开卡舌，扭簧会自动推动卡舌回弹复位，哪怕吊运过程中重物出现升降急停、横向摆动、索具松弛再绷紧的情况，吊索也无法从钩口内侧向外滑出，从结构上彻底避免脱钩坠落的安全隐患。卡舌的行程做了限位设计，按压最大角度不会和钩体内壁发生干涉，回弹后卡舌端面和钩尖的贴合面预留微小间隙，避免涂装层或者轻微锈蚀导致卡舌无法完全闭合。

　　建模过程中首先要优先保证钩体的受力曲面光顺，钩身的弯曲段全部采用连续圆弧过渡，绝对不能在高应力区域出现尖角、棱边或者截面突变，三维建模时可以先绘制钩身的中心承载轨迹线，再沿着轨迹线扫描出变截面的实体，顶端双耳板位置和钩身主体做合并布尔运算，铰接销孔和卡舌转轴孔要保证同轴度公差，装配状态下销轴和耳板孔采用间隙配合，保证吊钩铰接转动灵活，卡舌转轴和安装孔之间预留转动间隙，避免卡舌卡滞。外形尺寸方面，这类吊钩的额定承载覆盖从0.5吨到10吨的常用吊装区间，钩口的开口宽度要保证标准卸扣横销、扁平吊带的环眼可以顺利放入，钩腔内部的圆弧半径要大于常用钢丝绳直径的1.5倍，避免钢丝绳在钩体内被过度弯折产生断丝损伤；顶端双耳板的外宽尺寸要匹配对应吨位的起重链条端接头，安装后吊钩整体可以绕销轴360度小范围摆动，周边预留的转动空间不会和上方葫芦吊钩罩壳发生碰撞。

　　实际选型使用时，钩体的承载截面厚度会随额定起重量同比加大，表面的红色涂装不仅是防锈防腐处理，也是起重行业的安全警示色，现场作业人员可以快速识别吊钩的完好状态，一旦钩体出现可见变形、开口张开量超过原厂阈值、卡舌弹簧失效，就必须立即报废更换，不能继续承载使用。整套模型把钩体、铰接销轴、防脱卡舌、弹性元件、轴向挡圈全部完成独立建模，装配关系完全还原实际装配逻辑，既可以用来做吊装方案的布局校核，也可以作为索具设计、起重配件改型的结构参考，在做生产线吊运工位的三维布局时，可以直接调用该吊钩模型，校核吊钩最低工位时和下方工件、工装的安全距离，也能模拟挂接吊索后的运动轨迹，提前规避吊装干涉风险。
