四孔100节圆汽车轮毂轴头带螺栓总成

　　这套轮毂轴头总成的三维结构，面向乘用车辆非驱动轮端的安装场景，在底盘行走系统里承担车轮定位、载荷传递与旋转支撑的核心作用。日常选型和改款设计中，这类结构常见于小型乘用车、低速场地车以及部分拖挂轮端，轮侧安装节圆直接采用4×100的孔位布局，对应市面上大量四孔规格的钢制、铝合金轮辋，四个螺栓沿法兰圆周均匀分布，孔位中心所在圆直径为100mm，匹配轮辋安装孔的跨距要求，装配时车轮套入外露螺柱后拧入锁紧螺母，即可完成轮辋与轴头的周向固定。

　　从实际功能拆分来看，总成可以分成长轴段、安装法兰盘、轮侧定位凸台以及紧固件组几个部分。后方延伸的长圆柱轴段是核心的支撑基体，工作状态下该段会穿入转向节或者后桥支座的轴承内孔，轴颈外圆与轴承内圈采用过渡或者小过盈配合，轴肩位置抵住轴承端面，限制轴头相对轴承的轴向窜动；车辆行驶过程中，路面传来的垂直冲击、转向侧向力以及起步制动的扭矩，都会先经过轮辋传到法兰端面，再顺着轴段传递到轴承与悬架结构，因此轴段的同轴度、法兰端面的跳动量都是加工阶段必须管控的形位公差。

　　法兰盘作为连接轮辋的承载界面，朝向车轮的一侧加工出凸起的中心定位台，台体外圆与轮辋中心孔精准配合，装配时中心孔先套入凸台完成径向初定位，再对齐四个螺栓孔，这种“中心孔定位+螺柱锁紧”的组合，能避免车轮高速旋转时出现偏心抖动，也让螺栓主要承担轴向夹紧力，不用额外承受轮辋偏心带来的剪切载荷。法兰上预留的四个螺柱采用压装工艺固定，螺柱的光杆段滚压出防滑齿纹，压入法兰预制孔后形成牢固的机械锁合，不会在反复拆装车轮时出现螺柱跟转或者松脱；外露的螺纹段搭配六角螺母，部分螺母端面还集成了锥形压紧面，拧紧后锥面贴合轮辋螺栓孔的沉孔斜面，进一步分散夹紧应力，防止轮辋孔位被压溃。

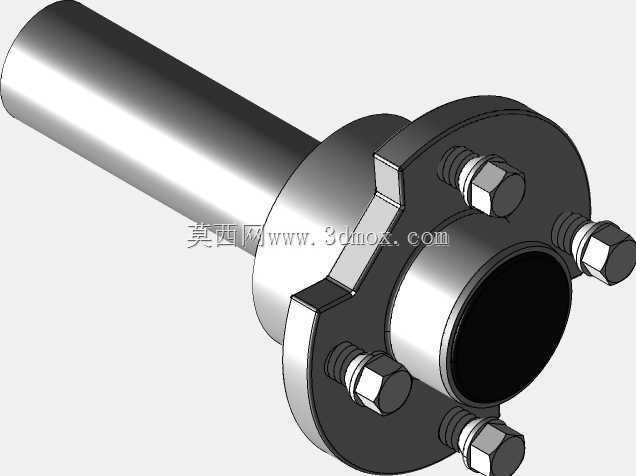

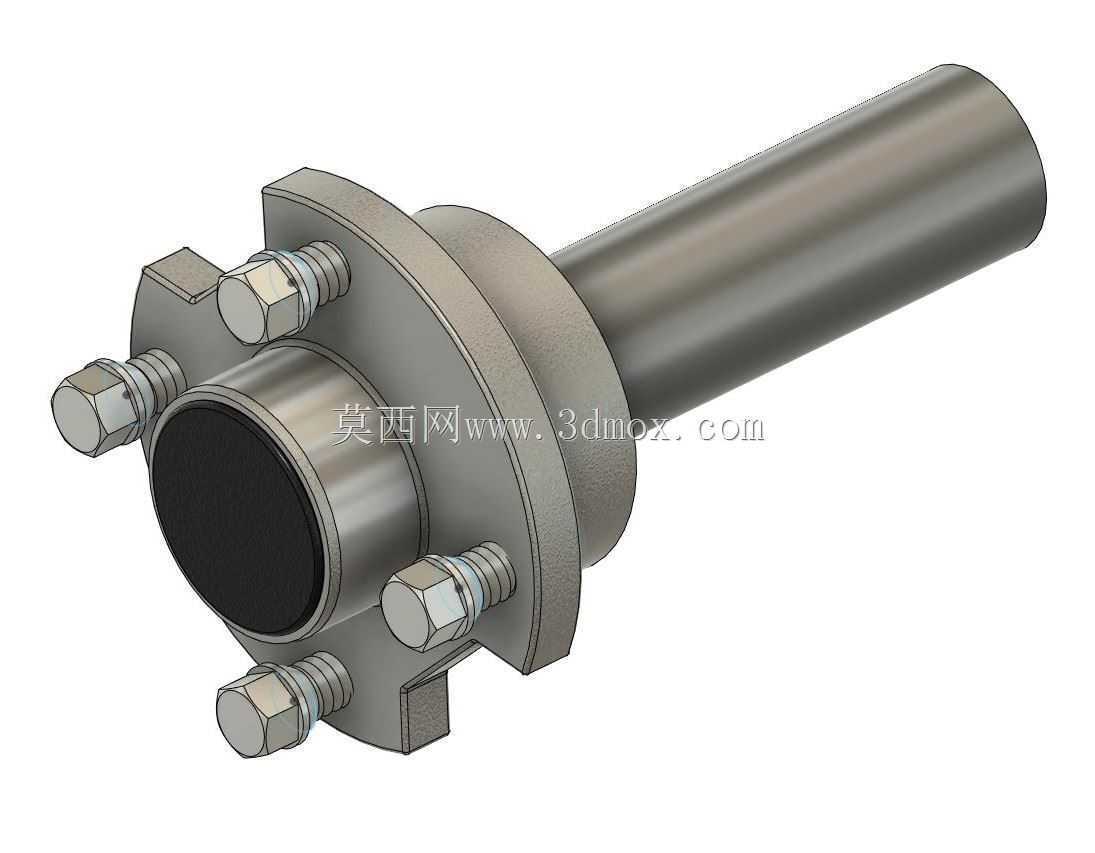

　　建模过程中需要重点把控几处装配边界：首先是轴段的长度与直径要和所选轴承的宽度、内孔尺寸完全对应，轴端预留的卡环槽或者锁紧螺纹位置不能和轴承安装位发生干涉；其次法兰背面与轴承端面之间要留出密封件的安装空间，部分工况会在该位置加装油封或者防尘端盖，阻挡泥水、粉尘进入轴承滚道，图中轴头前端的黑色圆形盖板正是轮侧的防尘封堵结构，盖住轴端空腔避免杂物进入内部。法兰外缘还设计了几处凸起的定位卡位，对应制动鼓或者制动盘的止口缺口，制动部件套入后可以通过卡位传递制动力矩，不需要额外靠螺栓承担剪切，制动盘的摩擦面与法兰端面贴合后，端面跳动量直接决定刹车时的抖动程度，因此建模时法兰贴合面的平面度、与轴颈轴线的垂直度都要按行走件的公差等级设定。

　　现场装配的逻辑也在结构上有所体现：轴段从悬架支座一侧穿入轴承后，轴端可以通过锁紧螺母或者卡环锁定轴向位置，限制轴头在车辆上下跳动时从轴承中脱出；法兰侧朝向车轮，四个螺柱的伸出长度要匹配轮辋加垫片的总厚度，保证螺母拧紧后螺纹啮合长度达到螺柱直径的1.5倍以上，避免车轮行驶中螺母松脱。不同于驱动轮的半轴结构，这款轴头不需要传递变速箱输出的驱动扭矩，结构更简洁，长轴段整体为实心回转体，刚性更强，既可以用作从动轮的支撑轴，也能在拖挂车车轴上作为轮端连接部件，适配4孔100节圆的各类轮辋，在小型代步车、场地作业车辆、轻型拖挂底盘的轮端设计中，这类标准化孔距的轴头总成通用性很强，结构件之间的配合关系清晰，三维建模完成后可直接用于干涉校验、工装夹具设计以及轮端装配工艺的模拟验证。
