商用车双腔弹簧制动气室结构设计

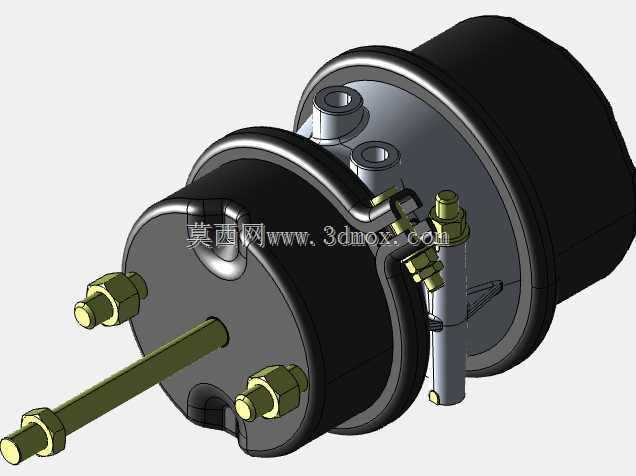

　　这套三维结构对应商用车气压制动回路里的双腔弹簧制动气室，也就是重卡、客车、挂车桥端常见的组合式执行部件。建模时没有把它当成单一缸体处理，而是沿着行车制动与驻车制动两条独立气路拆分腔体，把膜片、回位弹簧、储能大弹簧、推杆、叉形接头、卡箍、壳体、气口接头和紧固螺栓全部按装配关系还原，方便在底盘布置阶段直接核对桥端空间。

　　现场使用中，该部件承担两类动作。行驶制动时，压缩空气进入行车腔，推动膜片与推杆向外伸出，通过制动调整臂带动凸轮轴张开制动蹄；松开踏板后气体排出，膜片在回位弹簧作用下退回。驻车或应急制动时，驻车腔的压缩空气被释放，腔体内预先压缩的强力储能弹簧推出活塞，即使整车气源失效也能保持机械制动力；解除驻车则需要向驻车腔重新充入气压，克服弹簧力后让推杆回位。正是这种“气压控制行车、弹簧保障驻车”的结构，使它成为重型车辆安全链路上的关键执行件。

　　结构建模的重点不在外壳曲面，而在两个腔体的动作边界。前侧行车腔采用膜片式结构，响应快、对气源杂质相对宽容；后侧驻车腔容纳大刚度储能弹簧，壳体壁厚、卡箍宽度和端盖压接量都要围绕弹簧极限载荷展开。推杆从前端中心伸出，端部螺纹与连接叉用于匹配制动调整臂，建模时保留了螺纹旋合长度和锁紧螺母位置，避免后续运动校核中出现推杆行程足够但接头干涉的问题。

　　从安装边界看，气室本体通过支架固定在车桥或制动底板附近，推杆轴线必须与调整臂摇臂运动平面保持正确夹角。若布置偏斜，膜片会受到侧向载荷，推杆密封和叉头销孔都会异常磨损。模型中两侧气口接头、放气螺钉和壳体加强筋均按实车方位表达，设计人员可以直接把它放入桥总成，检查板簧、轮毂、轮胎、车架纵梁和制动管路之间的最小间隙。

　　尺寸校核时要同时关注轴向长度和径向包络。双腔气室比单腔行车气室更长，后桥跳动、悬架俯仰和制动臂摆动都会改变周围安全距离；储能腔直径较大，还要预留拆装卡箍和更换膜片的操作空间。推杆伸出方向的有效行程不能只按理论零位计算，应覆盖制动蹄摩擦片磨损后的调整余量，否则行程接近极限时会出现制动疲软。

　　建模思路上，壳体按承压腔体处理，卡箍和螺栓连接位置体现真实装配顺序；内部弹簧不仅给出外形，还通过工作高度与并紧高度关系表达压缩状态；膜片属于易损橡胶件，在三维中主要用于确认夹持轮廓和推盘接触区域。气口螺纹接头、推杆叉头销孔、螺母接触面等细节均保留，便于后续生成工程图、制作装配指导，或在制动系统选型时对比不同桥型的安装接口。

　　在维修场景中，该结构也很典型。行车制动无力通常要检查膜片破裂、卡箍松动或推杆行程过大；驻车无法解除，则多与驻车腔气压不足、储能弹簧卡滞或管路冻结有关。由于储能弹簧腔具有高预紧力，实物拆解必须使用专用工装，不能直接松开卡箍。三维模型把内部弹簧、活塞和密封关系表达清楚，有助于培训维修人员理解危险点，也能在设计阶段减少错误维护带来的风险。

　　整体来看，这个模型适合用于商用车底盘制动系统布置、车桥零部件选型、制动执行机构运动校核以及教学演示。它把外部安装接口、内部动力传递和双回路制动逻辑集中在一个装配体中，结构层级清晰，工程特征明确，能够直接服务于从方案布置到详细设计的核对工作。
