越野车四孔轮毂轴头连接总成

　　该结构对应越野车辆轮端的轮毂轴头连接部件，核心作用是把车轮轮辋、制动旋转件与车桥半轴输出端形成可靠的扭矩传递路径，同时承担整车垂向载荷、转向侧向力以及非铺装路面冲击带来的复合交变受力。

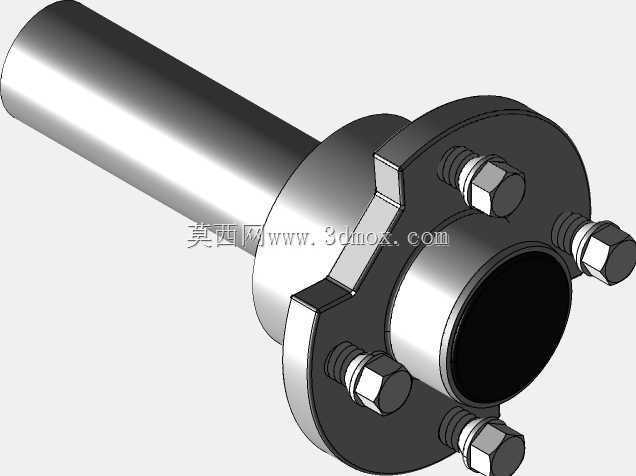

　　从现场装配逻辑看，长轴段伸入转向节或桥管内部，与轴承内圈配合形成旋转支承基准，轴颈的圆柱面尺寸直接决定轴承选型边界，轴肩位置承担轴承内圈的轴向定位，装配时轴承压装到位后端面与轴肩贴合，避免轮端运转出现轴向窜动。外侧法兰盘为四孔分布布局，孔位节圆匹配4x100规格轮辋安装孔距，四个螺栓沿法兰圆周均布，螺栓杆部穿过法兰光孔后由六角螺母锁紧，螺母与法兰接触面之间的承压面积经过校核，越野工况下大扭矩输出时不会出现接触面压溃、螺母松脱的问题。

　　设计阶段首先要锁定的边界是轮距匹配要求，轴段总长度需要和桥壳伸出长度、轴承宽度、油封安装位、锁紧螺母厚度逐项累加匹配，既不能出现轴头过长导致轮辋安装后外凸过多、轮距超出设计值，也不能轴段过短导致轴承压装行程不足、定位失效。法兰盘的外径要避开制动卡钳的运动包络，法兰背面与制动盘安装面的平面度、同轴度公差需要严格控制，若端面跳动过大，车辆行驶中会出现制动抖动、车轮偏摆的故障。法兰上的螺栓孔位置度公差一般控制在0.2mm以内，保证轮辋安装时四个螺栓能顺利穿入，锁紧后各螺栓受力均匀，不会出现单根螺栓过载断裂的情况。

　　材质选型上，轴头本体通常采用中碳合金钢锻造毛坯，经调质处理获得足够的芯部韧性与表面强度，法兰与轴身衔接的圆角位置做了加大过渡处理，避免应力集中，越野工况频繁承受冲击载荷时，圆角处是疲劳裂纹高发区域，建模时不能为了外观简洁省略圆角特征。外露的螺栓与螺母采用高强度等级紧固件，表面做镀锌或达克罗防腐处理，车辆在泥泞、涉水、融雪盐路面行驶后，螺纹部位不会锈蚀卡死，后期维护拆卸轮胎时可以正常松开。

　　实际使用场景中，这类轮毂轴头多用于小型越野改装车、全地形车的轮端，非铺装路面攀爬、砂石路面漂移、浅滩穿越时，轮端会承受远超铺装路面的冲击载荷，法兰盘的厚度设计预留了足够安全余量，不会因为单侧车轮腾空落地的瞬间冲击出现法兰变形。轴身内部为中空结构，在保证抗弯、抗扭截面模量满足要求的前提下降低了非悬挂质量，轮端重量减轻后悬架响应速度更快，颠簸路面轮胎贴地性更好。

　　三维建模过程中，需要重点还原轴颈各段的配合公差带、法兰端面的定位止口、螺栓穿装的间隙配合关系，六角螺母的倒角、螺纹旋合长度都要按实际装配尺寸绘制，不能简化为光杆加方块的示意结构。止口部位与轮辋中心孔配合，起到车轮对中作用，依靠止口的圆柱面保证车轮旋转中心与轴头轴线重合，仅靠螺栓锥面定位的结构在大冲击下容易出现轮辋错位，中心止口的配合精度一般选取H7/f6间隙配合，既方便装配时车轮顺利套入，又不会出现径向旷量。

　　安装边界方面，轴头装入桥管后，内侧轴端预留有锁紧件安装位，可配合开槽螺母与开口销完成锁止，防止轴承轴向松动；外侧法兰端面的螺栓伸出长度需要匹配轮辋厚度与制动盘厚度，螺母锁紧后螺纹露出2到3牙，既保证螺纹啮合长度足够，又不会因为螺栓过长干涉制动卡钳或轮辋内部空间。整套结构把支承、传动、车轮安装三项功能集成在一体，零件数量少，维护时只需拆开外侧螺母即可取下轮胎与制动盘，检修轴承、更换油封都有足够操作空间，适配野外场景下的快速维保需求。
