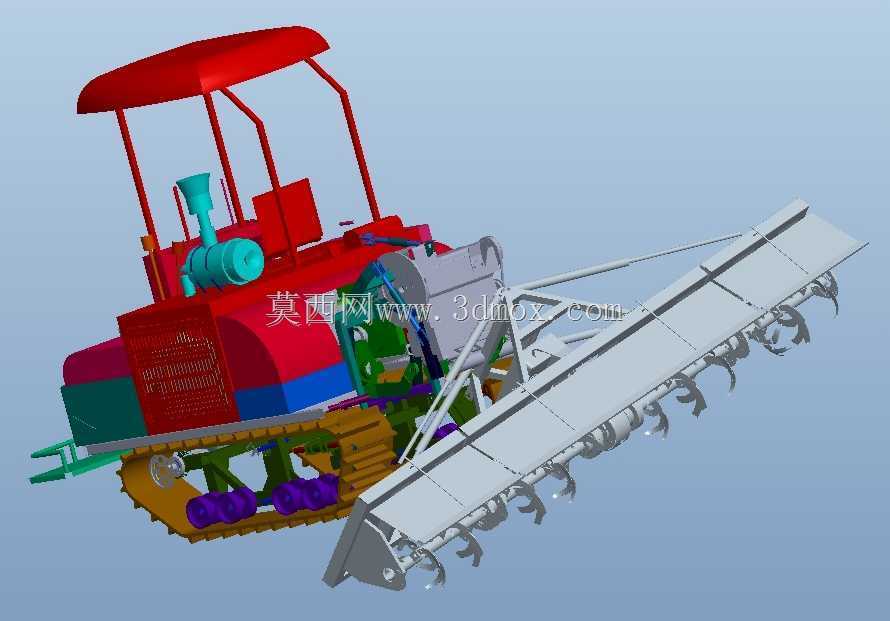

履带式水田旋耕作业拖拉机整机结构

　　这套三维结构围绕南方水田、潮湿地块与松软泥沼地的耕整需求展开，整机采用履带行走底盘搭配后置旋耕作业机具的布局，核心目标是解决轮式拖拉机在高湿度土壤中容易打滑、下陷、牵引力不足的问题。履带接地段将整机重量均匀分散到较大接触面积上，接地比压控制在较低区间，进入泡田后的烂泥地时不会出现深辙与沉陷，作业过程中行走稳定性明显优于普通轮式机型。

　　从现场使用逻辑看，这类设备主要承担水稻种植前的打浆、碎土、秸秆混埋与播前整地作业，也可在旱田完成浅旋、除草、基肥混施等工序。后置旋耕部件通过多组弯形刀片沿横向刀轴连续切削土壤，刀片入土后将土块抛起、撞击罩壳并二次破碎，同时把前茬残茬、杂草与表层泥土充分混合，既减少杂草与作物争肥，也能加快残体腐解，改善土层透气与保水条件。刀轴后方的平整拖板随作业行进刮平地表，使田面泥层细碎、高差小，为后续插秧或直播建立均匀基础。

　　结构布置上，动力单元位于机身前部区域，散热、排气、燃油与操纵部件围绕主机架分层安装，重心尽量落在履带支撑环内部，避免带载旋耕时出现抬头或侧倾。驾驶室采用开放式遮阳顶棚，立柱与顶棚形成简易防护，在保证视野的同时减轻整机重量；操纵人员可直接观察前方履带走线和后方旋耕入土状态，对田块边界、沟渠与转角的判断更直接。履带系统包含驱动轮、导向张紧轮、支重轮、托带轮及橡胶或金属履带板，各轮系位置按包角、接地长度和越障高度协调，转向时通过两侧履带差速实现小半径回转，田埂附近作业灵活性较好。

　　后置旋耕机具通过悬挂连接结构与机身耦合，动力经传动路线传递到横向刀轴，提升高度与入土深度可根据泥脚深度和农艺要求调整。建模时需要重点核对悬挂点与动力输出接口的相对位置，保证机具提升后刀尖离地间隙满足道路转移和过埂要求，下降作业时刀轴与履带后方保持安全距离，避免泥土回抛堆积到底盘下方。旋耕罩壳的曲面不仅是防护件，也决定土块撞击、导流与回落路径，侧板与尾板的边界要覆盖刀轴旋转范围，防止碎土飞溅并提高地表平整度。

　　安装边界方面，整机长度需同时计入主机身、悬挂机构和后方旋耕总成，运输或入库时不能只按底盘尺寸估算；宽度由履带外缘与旋耕作业幅宽共同决定，旋耕幅宽通常大于机身宽度，以减少漏耕并提高重叠作业效率。高度方向要核对排气管、顶棚最高点与机库门、运输车辆栏板的关系，转向与提升状态下还需检查刀具、拖板、履带前端是否发生干涉。管路、线束与传动护罩应远离高温排气区和刀具抛射范围，维护侧需留出滤清器、加注口和张紧调节点的操作空间。

　　对于结构设计与选型人员，该模型的价值在于把行走通过性、挂接匹配、刀轴作业范围和整机姿态放在同一装配中校核：既能查看履带与车架的承载关系，也能验证旋耕机在提升、下降、转弯和极限入土时的空间边界，为农机改装、作业幅宽匹配和虚拟评审提供直观依据。
