农用拖拉机人字花纹驱动行走轮

　　这套行走轮结构主要面向小型农用拖拉机、田园管理机、山地转运小车以及非道路低速作业机具的驱动桥配套场景，在水田、泥泞田埂、松散土路、坡地果园这类低附着工况下承担整车承载与牵引力输出的作用。日常农机作业中，普通光面轮胎或者浅花纹公路胎在湿滑泥地很容易出现打滑空转，耕地时牵引阻力稍大就会丢转，不仅作业效率上不去，轮胎还会在原地刨出深坑，进一步陷住车体；这款大角度人字加深胎纹的设计，就是针对非硬化农田路面的咬合需求开发，胎面凸起的花纹块呈倾斜人字形排布，轮胎滚动时花纹边缘会逐步嵌入松软土层，把整车扭矩转化为向前的抓地力，转出泥面时花纹沟槽又能快速夹带的泥土甩出，避免泥块塞满胎缝导致抓地力失效。

　　从结构拆分来看，整个部件分为橡胶外胎与钢制轮毂两部分：外胎部分胎壁厚度远大于普通乘用车轮胎，胎侧做了加厚抗撕裂处理，农田里散落的作物秸秆、尖锐碎石、田埂边角剐蹭都不容易扎破胎体，适配农机低速大负载的作业特性；轮毂采用冲压焊接钢制轮盘，轮辐表面做了多层环形加强筋造型，既可以控制轮体整体重量，又能在满载颠簸时分散轮盘受力，避免长期重载出现轮辐变形。轮盘中心的安装位设置了四个均匀分布的螺栓孔，孔径适配常用的农机轮辋固定螺栓，孔位围绕轴心整周排布，锁紧后轮体同轴度稳定，高速转运时不会出现偏摆抖动。

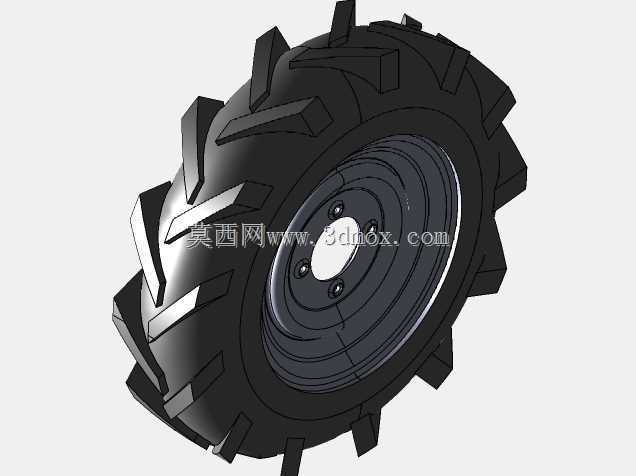

　　建模过程中首先按照轮胎实际外廓尺寸搭建回转基础曲面，胎面的人字花纹块没有采用简化贴图处理，而是逐个绘制花纹截面轮廓，沿胎面螺旋轨迹阵列后和胎体主体做合并，每一块花纹的拔模角度、根部圆角都参照实物橡胶件的成型工艺做了还原，花纹根部预留的圆角可以避免应力集中，也对应实际硫化模具的出模需求。轮毂部分先构建轮辋的卷边回转轮廓，再绘制轮辐的冲压成型曲面，安装孔位按照实测孔距定位，中心轴孔和驱动桥半轴的配合间隙按照农机常用的过渡配合公差预留，固定件的安装平面相对轮体中心平面预留了对应的偏移距离，适配不同桥壳长度的驱动桥安装位，不需要额外加装过厚的调整垫片就能对齐轮距。

　　实际选型配套时，这款车轮的承载等级适配4层级帘线的小型农机，田间作业时可以承载整机加挂载农具的全部重量，转运行驶时在碎石土路也能缓冲路面传来的冲击，降低驱动桥受到的刚性震动。胎纹的排布方向有明确的装配指向，人字尖端朝向车辆前进方向时抓地排泥效果最优，装反会导致排泥不畅、牵引性能下降，结构设计时轮毂的螺栓孔位也做了防错适配，避免维修换装时装反轮胎。不同于公路车辆轮胎侧重静音与高速平顺性，这款农用轮的所有结构设计都优先保障恶劣非道路场景的可靠性，胎面橡胶配方偏向耐磨抗老化，长期在户外日晒雨淋、接触化肥农药残留的环境下也能减缓橡胶开裂老化的速度，是小型农用作业设备行走系统里直接决定作业通过性的核心部件。
