中央气动三分之八英寸五十英尺可伸缩卷管器

　　该卷管器主要用于压缩空气输送末端的软管收纳与快速取用，常见于汽车维修工位、装配线旁、五金加工车间、木工房以及需要频繁移动气动工具的作业区域。现场气源通常来自固定管路或空压机储气罐，工具端则连接风炮、气动扳手、吹尘枪、喷漆枪、胎压枪等设备。若软管长期散落在地面，既会绊人、被车轮碾压，也容易因油污、焊渣和反复拖拽造成外皮磨损；卷管器把软管约束在卷筒内，使作业半径内取管顺畅，完工后自动收回，能够明显改善工位整洁度和用气安全性。

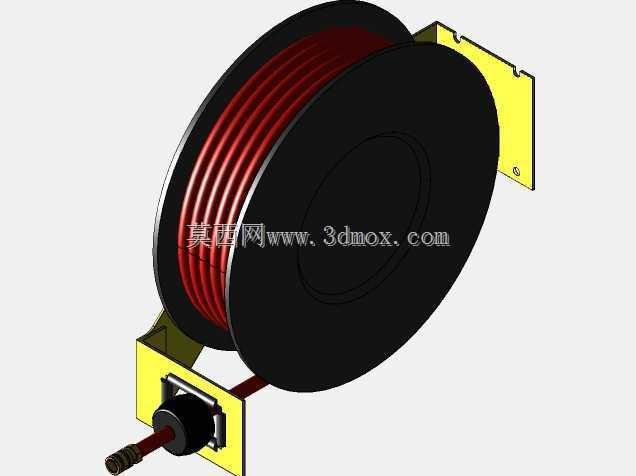

　　结构上，装置由两侧挡盘、中心卷簧腔、红色软管、安装支架、导向限位件、端部接头和输出连接座组成。卷筒外形为圆盘式，两侧挡板限制软管在缠绕过程中侧向脱出，盘缘宽度与软管外径、缠绕层数相匹配。软管按多层有序排列绕在轮毂上，红色外层便于在车间环境中识别，也能与电缆卷筒、水管卷筒区分。支架采用折弯金属件承托卷筒，两侧立板提供转轴支撑，后方带安装孔位，可固定在墙面、立柱、设备机架或吊顶支架上。支架与卷筒之间保留旋转间隙，使拉出和回缩时卷筒能够平稳转动。

　　设计的关键在于弹簧回卷与棘轮限位的配合。软管向外拉出时，内部卷簧随卷筒转动蓄能；拉到预定长度后，限位机构可使软管保持在当前工作位置，避免人员松手后被立即拉回。需要收纳时，按操作习惯再次轻拉或解除锁止，卷簧释放能量带动卷筒旋转，软管被逐层卷回。回卷速度需要通过结构和摩擦阻尼控制，过快会造成接头甩动、软管乱卷或撞击支架，过慢则影响收纳效率。三维建模时应重点表达卷簧腔直径、轮毂直径、挡板间距、支架折弯高度、转轴同轴度以及软管出口导向位置，这些尺寸直接决定可绕管长度和回缩状态。

　　外形边界方面，卷筒直径决定了设备在墙面或支架上的占用空间，安装时后方要留出支架固定面，前方要保证软管拉出方向无遮挡，侧向还要预留手部操作和维护空间。若采用壁挂方式，支架中心高度通常结合常用作业范围确定，使软管拉出后自然伸向工位；若安装在设备顶部或横梁下方，则需确认卷筒最低点与人员通道、工件吊运路径之间的净距。软管端部不宜承受额外拉力，输出端一般设置旋转接头或短连接段，以减少扭转应力。入口导向件的位置应使软管在全行程中尽量沿卷筒切线方向进出，避免小角度反复摩擦挡盘边缘。

　　从建模细节看，红色软管不能只按简单圆环处理，较合理的方式是沿缠绕路径建立连续螺旋实体，并在出口段保留弯曲过渡，以反映真实排布和最小弯曲半径。卷筒挡板可采用薄板加翻边的方式表现刚度，支架折弯件需要画出孔位、弯折圆角和焊接或装配关系。端部接头、卡箍、转轴和限位片虽然体积小，但对装配校核很重要，尤其在检查软管干涉、支架开合和维修拆装时不能省略。整体模型适合用于工位布局、气路辅件选型、安装支架设计以及维修教学展示，也可作为车间5S管线整理方案中的标准末端装置进行布置。
